Auto-Set Funktion

Das Oszilloskop verfügt über eine Automatik-Funktion, welche das eingehende Signal selbstständig in
bestmöglicher Weise darstellt. Die Benutzung der Funktion erfordert ein Signal mit einer Frequenz von 50
Hz oder größer und einem Tastverhältnis von mehr als 1 %.
Die Funktion wird durch Druck der Taste AUTO (8) ausgelöst. Automatisch eingestellt werden vertikale
und horizontale Skalierung, Triggerkopplung, Typ, Position, Level, Flanke sowie Modus.
5.2

Benutzung des Oszilloskops

In diesem Kapitel werden Schritt-für-Schritt-Anleitungen zu den Funktionen des Oszilloskops gegeben.
Diese Anleitungen decken nicht den gesamten Funktionsumfang des vielseitigen Gerätes ab, sondern
geben Basisinformationen und Beispiele zu den wichtigsten Menüs und Anwendungen.
5.2.1

Einschalten des Oszilloskops

1. Schließen Sie das Gerät über das mitgelieferte Netzgerät an eine geeignete Stromquelle an. Ist
der interne Akkumulator geladen, kann das Gerät auch über diesen betrieben werden.
2. Schalten Sie das Gerät durch kurzen Druck der gelben ON/OFF-Taste ein. Ein Signalton erklingt
und der Startbildschirm erscheint. Nach wenigen Sekunden erscheint der Messbildschirm in
seiner letzten Konfiguration vor dem Ausschalten. Das Oszilloskop ist nun einsatzbereit.
5.2.2 Menüfunktion
Das folgende Beispiel demonstriert wie die Menüs zu bedienen sind.
Drücken Sie die Taste MENU ON/OFF (17) um das Funktionsmenü und die möglichen Einstellungen am
unteren Bildschirmrand anzuzeigen. Drücken Sie zum Ausblenden die Taste erneut.
Um die angezeigten Einstellungen zu ändern, drücken Sie die jeweils korrespondierende Taste F1 bis F5.
Einstellen der vertikalen Systems
Ändern Sie die vertikalen Einstellungen und beobachten Sie die verschiedenen resultierenden
Veränderungen in der Statusleiste.
Verändern Sie die vertikale Empfindlichkeit mit den Tasten
Verändern Sie das vertikale Signal mit den Tasten ▲/▼. Sie können beobachten dass sich Kanalsymbol
am linken Bildschirmrand in Übereinstimmung mit der Tastenbetätigung bewegt.
Einstellen des horizontalen Systems
verändern die Zeitbasis in einer 1-2-5-Schritte-Abfolge. Die Pfeiltasten ◄/►
Die Tasten und
verändert die Triggerposition um das Signal horitontal zu verschieben.
Einstellen des Triggersystems
Der Triggerlevel lässt sich mit den Pfeiltasten ▲/▼ verändern. Der Wert wird oben rechts im Bildschirm
angezeigt und eine Linie zeigt die Position des Levels.
Drücken Sie die Taste TRIG (5) und ändern Sie die Einstellungen mit den Tasten F1 bis F5.
5.3

Messen mit dem Oszilloskop

5.3.1

Einstellen des vertikalen Systems

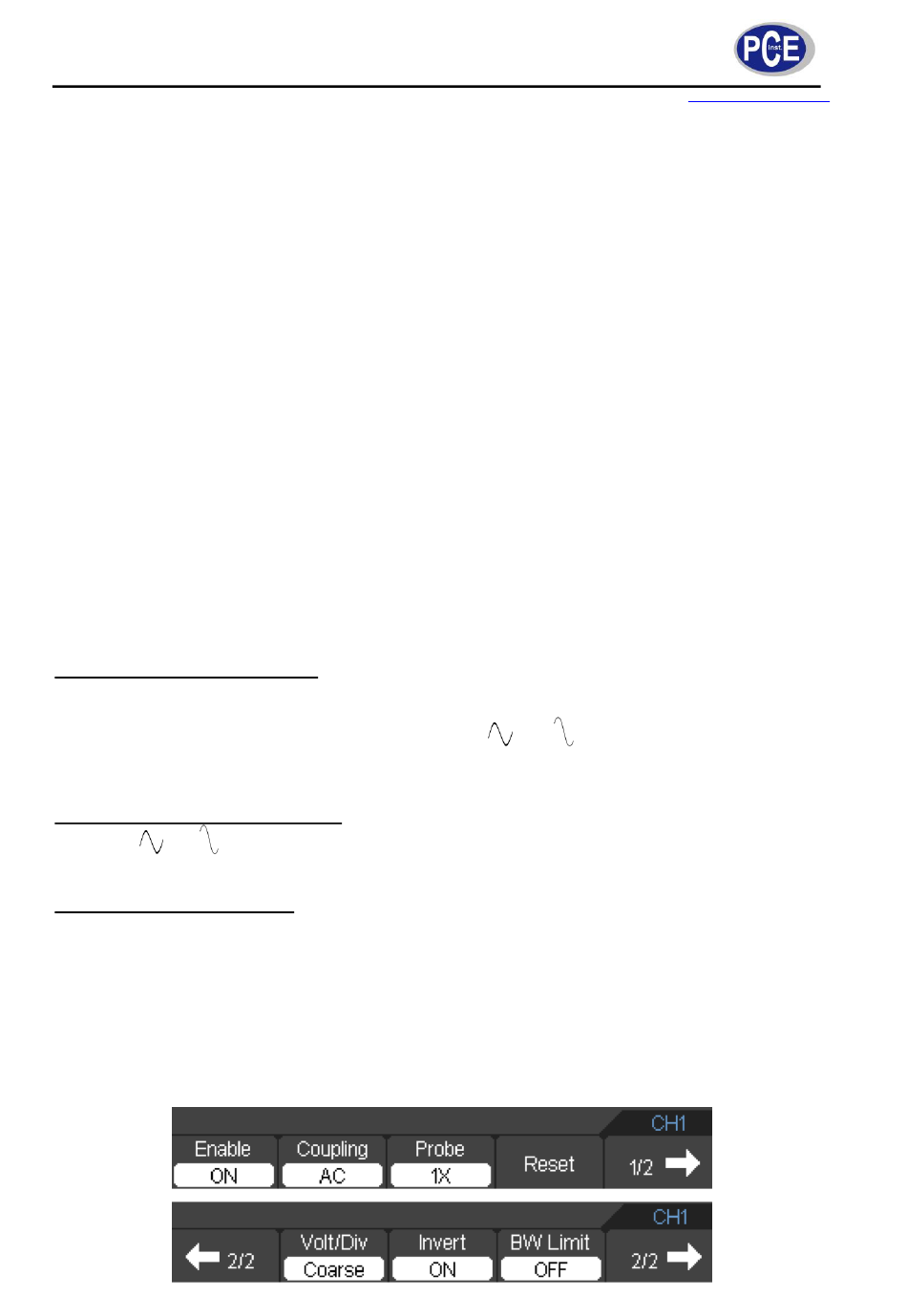

Jeder Kanal des Oszilloskops hat sein eigenes, unabhängiges Menü, welches erscheint wenn die Taste
CH1, bzw. CH2 betätigt wird. Einstellungen werden über die Tasten F1 bis F5 vorgenommen.
