PCE Instruments PCE-FCT 5 Bedienungsanleitung
Usb tester
Verwandte Anleitungen für PCE Instruments PCE-FCT 5
Inhaltszusammenfassung für PCE Instruments PCE-FCT 5

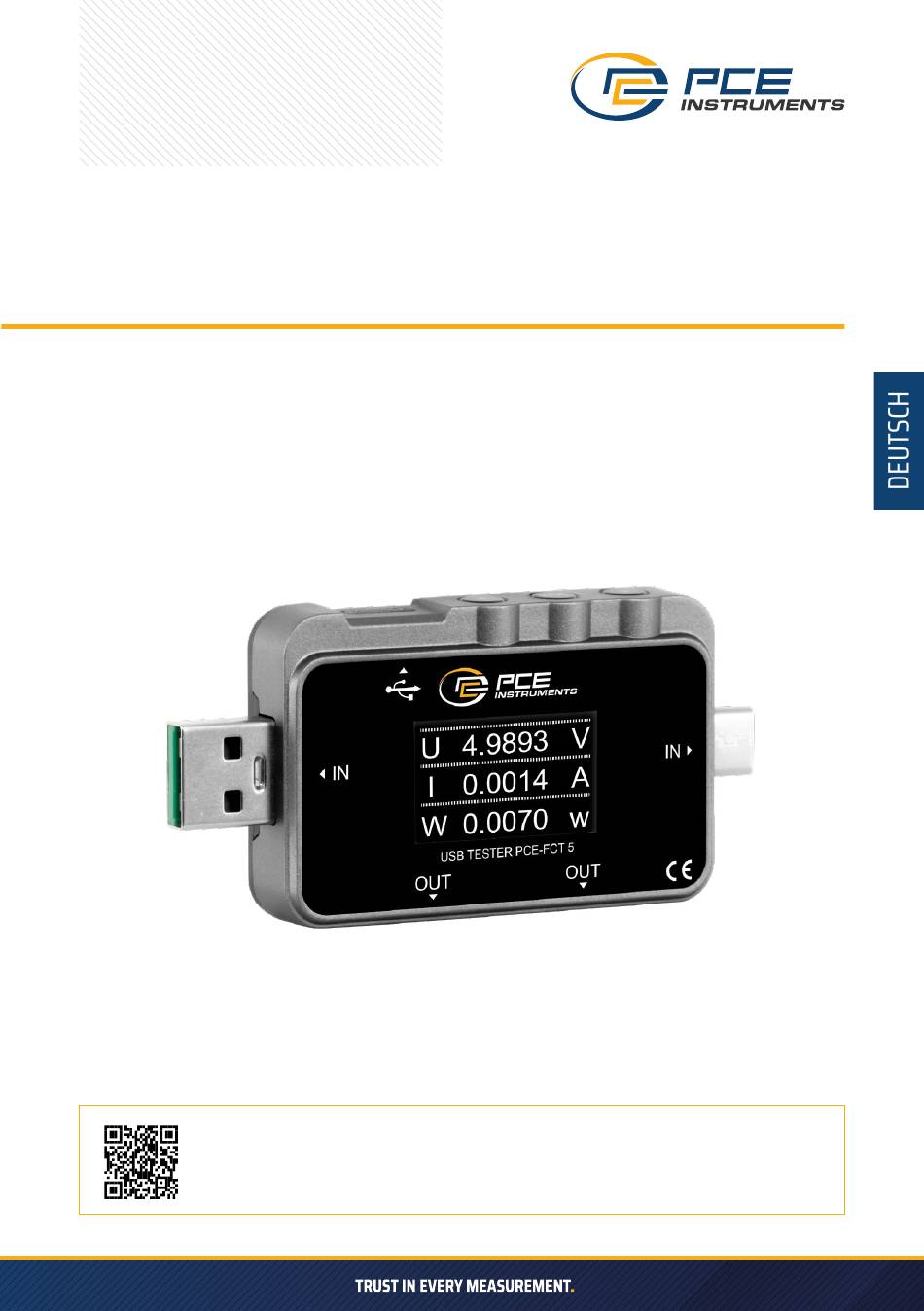

- Seite 1 BEDIENUNGSANLEITUNG USB TESTER PCE-FCT 5 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Produktübersicht
Sie sich bitte an den Online-Kundendienst. Wir werden Ihnen so schnell wie möglich weiterhelfen. PRODUKTÜBERSICHT Der PCE-FCT 5 USB-Tester ist ein multifunktionales USB-Spannungs- und Strommessgerät sowie ein Schnelllade-Auslösevorrichtung für mobile Kommunikationsendgeräte. Er verfügt über ein vollfarbiges TFT-LCD-Display mit extrem großem Betrachtungswinkel und integriert mehrere Schnittstellen, darunter USB-A- und Typ-C-Stecker und -Buchsen, wodurch eine breite Kompatibilität gewährleistet ist. - Seite 3 1 – Typ-C-Tastenbereich 2 – Stromanschluss 1 – Ausgangsüberwachungsanschluss Typ C 2 – Ausgangsüberwachungsanschluss USB-A...
-
Seite 4: Parameterbeschreibung
PARAMETER BESCHREIBUNG Reichweite Auflösung Genauigkeit Modell PCE-FCT 5 Bildschirm 1.06 inch Überwachte Spannung 4...24V 0.001V ±(0.2‰+2) Überwachter Strom 0...6.5A 0.001A ±(0.2‰+2) Überwachte Leistung 0...156W 0.001W ±(0.2‰+2) Gerätetemperatur °C 1°C ±(1.2‰+3) °F 1°F ±(1.2‰+4) Betriebsdauer Abmessungen 73 x 36 x 12mm Gewicht HAUPTOBERFLÄCHE... -
Seite 5: Überwachungsdisplay
Überwachungsdisplay » Drücken Sie lange auf die Taste LINKS oder RECHTS, um zur nächsten Zeitgruppe zu wechseln. » Drücken Sie lange auf die Taste OK, um die aktuelle Zeitgruppe zurückzusetzen. Wellenform-Display » Drücken Sie lange auf die Taste LINKS, um die Zeitbasis zu verringern. - Seite 6 SCHNELLAUSWAHL Drücken Sie OK in der Anwendungsschnittstelle, um die Schnellauswahl aufzurufen. Beim Aufrufen der Schnellauswahl wird eine Warnung angezeigt. Bitte lesen Sie diese sorgfältig durch und drücken Sie OK, um zu bestätigen. Nach dem Aufrufen können Sie mit den Tasten LINKS/RECHTS Optionen mit den folgenden Funktionen auswählen: »...
- Seite 7 QC2.0-Erkennungs Display Wählen Sie auf der Schnellauswahlseite die Option QC2.0 aus und drücken Sie die OK Taste, um den Vorgang zu starten. » Im QC2.0-Triggermodus wählen Sie die Triggerspannung mit den Tasten LINKS/RECHTS aus. » Drücken Sie die OK-Taste lange, um zur vorherigen Seite zurückzukehren. QC3.0-Erkennungs Display Wählen Sie auf der Schnellauswahlseite die Option QC3.0 aus und drücken Sie die OK Taste, um den...
- Seite 8 Klicken Sie auf die Schaltfläche OK: Verwenden Sie die aktuellen Spannungs- und Stromwerte als Refe- renzwerte. Messschritte: » Anschlussmethode: Ladegerät + PCE-FCT 5 + Konstantstromlast (Strom auf ca. 0,5–1 A einstellen), OK- Taste drücken, um Referenzwert aufzuzeichnen. » Anschlussmethode: Ladegerät + Kabel + PCE-FCT 5 + Konstantstromlast (Strom auf ca. 0,5–1 A einstellen, nahe am Strom bei der Aufzeichnung des Referenzwerts), das System berechnet automatisch den Kabelwiderstand.
-
Seite 9: Systemeinstellungen
Soft APPLE 2.4A Apple-Geräte können nur mit 5 V-2,4 A aufgeladen werden, wenn sie D+ und D- des Ladegeräts als 2,7 V erkennen. Nach der Aktivierung stellt diese Funktion D+ und D- auf 2,7 V ein. EINSTELLUNGEN Wählen Sie auf dem Anwendungsdisplay Einstellungen aus und drücken Sie die OK-Taste, um die Auswahl zu bestätigen. -
Seite 10: Firmware-Aktualisierung
FIRMWARE-AKTUALISIERUNG » Öffnen Sie die Host-Software. » Wenn das Gerät ausgeschaltet ist, drücken Sie fest auf die mittlere Taste und verbinden Sie es über ein Datenkabel mit dem Online-Anschluss des PCs. Wenn die Hauptseite der Host-Software auf dem Computer angezeigt wird, ist die Verbindung erfolgreich hergestellt. »... -
Seite 11: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
