5.3.2

Einstellen des horizontalen Systems

Das horizontale System ändert die horizontale Skalierung und Position der Signalform. Die horizontale
Mitte des Bildschirms ist die Zeitreferenz der Signalform. Änderungen der horizontalen Skalierung
verursachen, dass die Signalform im Verhältnis zur Bildmitte gestreckt oder gestaucht wird.
Horizontale Positionsveränderungen verschieben die Lage der Signalform relativ zum Triggerpunkt.

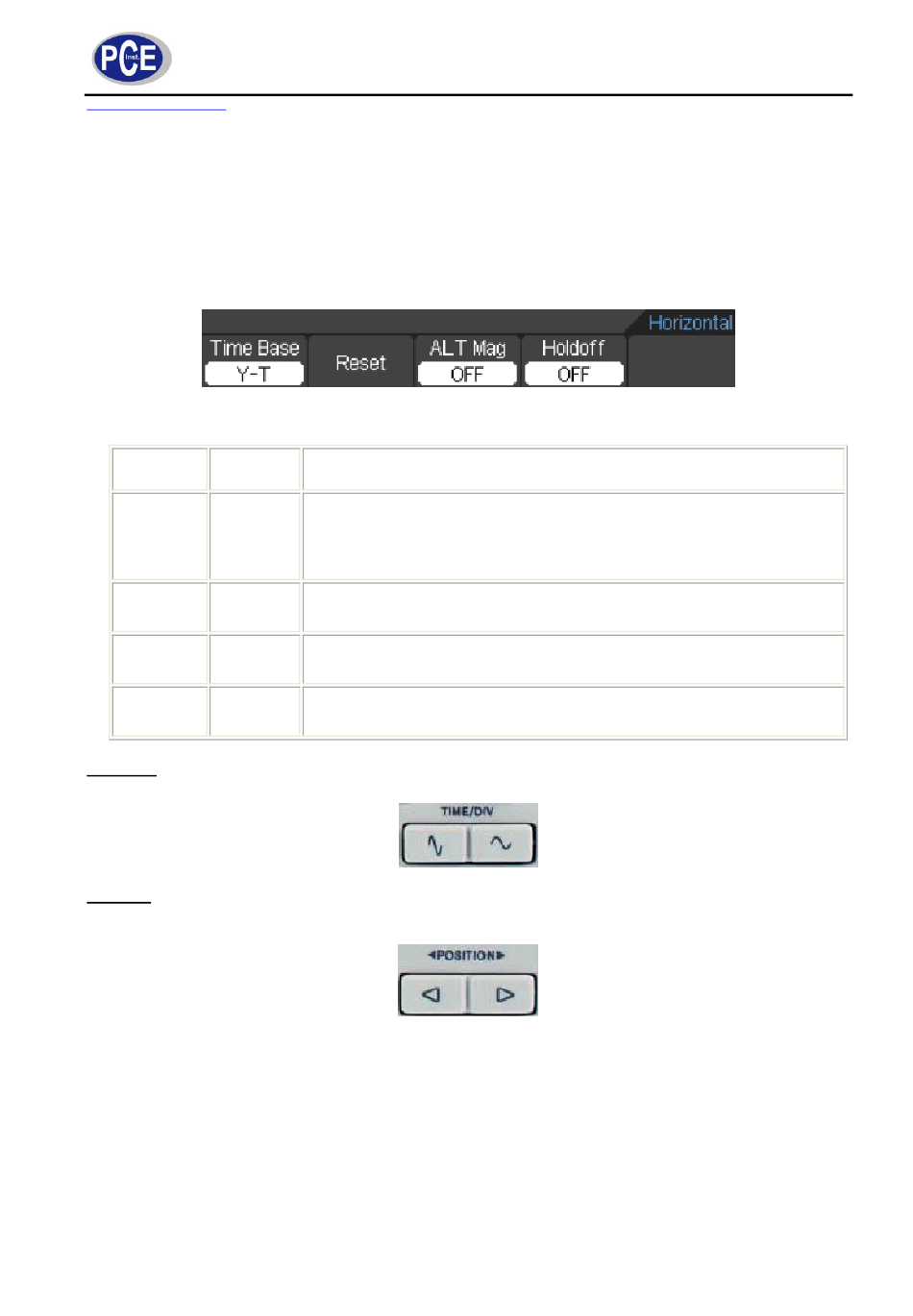

Drücken Sie die HORI-Taste (4) um das Menü für das horizontale System aufzurufen. Das Menü sieht
wie folgt aus:
Die folgende Tabelle beschreibt das Menü des horizontalen Systems:
Menü Optionen
Y – T
Time Base
X – Y
Roll
Reset
ON
ALT Mag
OFF
ON
Holdoff
OFF
Time/DIV
Nutzen Sie diese Tasten um den horizontalen Skalenfaktor (Zeit/div) einzustellen.
Position
Nutzen Sie diese Taste um die horizontale Position der Signalform aller Kanäle einzustellen. Die
Auflösung dieser Steuerung ist abhängig von der Zeitbasis.
BETRIEBSANLEITUNG
Zeige die relative Beziehung zwischen vertikaler Spannung und
Zeigt den CH1-Wert auf der X-Achse; CH2-Wert auf der Y-Achse
Im Roll-Modus wird die Signalform von rechts nach links aktualisiert
Diese Funktion löscht den Trigger-Offset und bewegt den Triggerpunkt
zum horizontalen Mittelpunkt der Anzeige
19
Beschreibung
horizontaler Zeit
ALT Mag ein
ALT Mag aus
Holdoff-Zeit ein
Holdoff-Zeit aus
