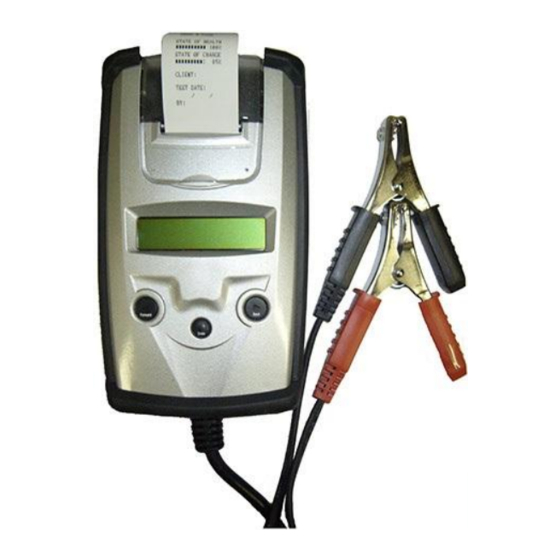

MBT301 BATTERIETESTGERÄT MIT INTEGRIERTEM DRUCKER
TESTABLAUF / BEDIENUNGSANLEITUNG
WICHTIG
Zum Testen von 6 und 12 Volt Batterien.
Zugelassene Betriebstemperatur
1. Clear Cover
2. Printer Paper
3. LCD Display
4. Paper Load
5. Up/Down Button
6. ENTER: function selection /
con rm choice
7. Negative Clamp (Black -)
8. Positive Clamp (Red +)
- D.1-V2 -
PCE Deutschland GmbH Im Langel 4 59872 Meschede Telefon: 02903 976 990
E-Mail: info@pce-instruments.com Web: www.pce-instruments.com/deutsch/
32
Werbung
Verwandte Anleitungen für PCE Instruments MBT301
Inhaltszusammenfassung für PCE Instruments MBT301
- Seite 1 MBT301 BATTERIETESTGERÄT MIT INTEGRIERTEM DRUCKER TESTABLAUF / BEDIENUNGSANLEITUNG WICHTIG Zum Testen von 6 und 12 Volt Batterien. Zugelassene Betriebstemperatur 1. Clear Cover 2. Printer Paper 3. LCD Display 4. Paper Load 5. Up/Down Button 6. ENTER: function selection / con rm choice 7.
- Seite 2 ACHTUNG Das Arbeiten in der Nähe einer Batterie ist gefährlich. Im Betrieb befindliche Batterien erzeugen explosive Gase. Es ist daher äußerst wichtig, dass Sie, um kein Risiko einzugehen, vor jeder Benutzung des Testgeräts die Anweisungen sorgfältig lesen. Folgen Sie den Anweisungen, um die Gefahr einer Batterieexplosion zu verringern, und lesen Sie Hinweise der Hersteller der Batterie und der in der Nähe der Batterie benutzten Ausrüstungen.
- Seite 3 Tragen Sie beim Arbeiten mit der Batterie keine Ringe, Armbänder, Halsketten, Uhren etc. Ein möglicher Kurzschluss kann Gegenstände schmelzen und zu starken Verbrennungen führen. EINEN TEST VORBEREITEN: Sorgen Sie beim Test für gute Lüftung in der Umgebung der Batterie. Säubern Sie die Batteriepole. Korrosion darf nicht mit Augen in Berührung kommen.
- Seite 4 Ersetzen Sie in diesem Falle die 4 Stück 1.5V Batterien vor dem Test der Fahrzeugbatterie. Oxydierende Batterien werden wegen deren anfänglicher 1,7-Volt-Ausgangsleistung nicht empfohlen. Bedenken Sie, dass nichts auf der Anzeige zu sehen sein wird, solange der Tester nicht mit dem Batterieträger verbunden ist.
- Seite 5 Schritt 1: Die Klemmen an die zu prüfende Batterie anschließen Schritt 2: Öffnen Sie die Klarsichtabdeckung Schritt 3: Papierrolle einlegen Wie ersetze ich die Papierrolle? Schritt 1 Öffnen Sie das Klarsichtfach. Schritt 2 Führe das Papier langsam und gerade von der Rolle in den Führungsschacht.
- Seite 6 Auf dem Bildschirm erscheinen die folgenden Meldungen *MBT301 * Drücken Sie◄ / ► SPANNING BATT.◄► ↵ BATTERIE TESTER zur Sprachwahl ××.×× V * Drücken Sie ◄ / ► “Enter” für Batterietest * Drücken Sie LANGUAGE ◄► ↵ “Enter” zur SELECT Sprachwahl * Drücken Sie◄...
- Seite 7 Drücken Sie die ◄ ► Taste, um den Batterietest auszuwählen. Drücken Sie «ENTER». Beispiel : Wählen Sie mir der ◄ ► Taste, BATTERIE TYP ◄► ↵ den Batterietyp AGM PLATTE FLUESSIG-BATT AGM PLATTE AGM SPIRALE Bestätigen Sie die Wahl mit «ENTER». Wählen Sie mit der ◄...
- Seite 8 (LADEZUSTAND) drüken Sie auf die Taste ▲\▼). Eines der sechs Ergebnisse wird angezeigt: GUT & BESTANDEN : Die Batterie ist okay & in der GUT & BESTANDEN Lage Ladung zu halten. ××.××V ×××× SAE GUT & AUFLADEN : Die Batterie okay, muss GUT &...
- Seite 9 13. Wählen Sie mit der ◄ ► Taste, ob das Ergebnis ausgedruckt werden soll: JA oder NEIN. Bestätigen Sie ERGEBNIS DRUCKEN? ◄► ↵ mit «ENTER». 14. Drücken Sie auf «ENTER» gehen Sie zurück zu Schritt 5 oder entfernen Sie die Testklemmen von der Batterie um das Gerät auszuschalten.
- Seite 10 Erläuterungen zur Bedienung des -MAWEK- Batterietester MBT 301, wie in der Bedienungsanleitung unter „Betrieb und Umgang“ unter Pkt. 4 bis 11 angegeben. Beim Anschließen des Testgerätes an die Batterie auf Polung achten! (rote Klemme an positiven Endpol) Im Display erscheint die Ruhespannung der angeschlossenen Batterie. Sprache einstellen (die den Nutzer durch das Menü...
