1
Einleitung
Das Oszilloskop PCE-DSO8060 ist ein 3 in 1 Oszilloskop. Neben der Oszilloskop-Funktion ist dieses
Gerät mit einem Multimeter und einem Funktionsgenerator ausgestattet. Das Oszilloskop wurde für den
praktischen und mobilen Einsatz entwickelt. Das große, LED-beleuchtete LC-Display ist von allen Seiten,
auch bei Sonneneinstrahlung, gut lesbar. Durch die angebrachte Transportlasche lässt sich das
Messinstrument überall mit hinnehmen. Der angebrachte Gummischutz verhindert, dass beim Transport
oder bei der Handhabung das Gehäuse beschädigt wird. Das handliche Oszilloskop steht großen
Tischgeräten in keiner Weise nach. Es verfügt über eine Bandbreite von bis zu 60 MHz und eine
Abtastrate von bis zu 150 MSamples pro Sekunde. Neben der einfachen Messung von sämtlichen
Parametern der eingespeisten Signale nimmt das Oszilloskop eine FFT-Analyse vor. Alle Einstellungen
von V / Div, S / Div oder der Triggerung werden über die gummierten Tasten vorgenommen. Die zwei
Eingangskanäle vom Oszilloskop werden über BNC-Anschlüsse mit den Tastköpfen verbunden. Die sich
im Lieferumfang befindlichen Tastköpfe lassen sich im Tastverhältnis zwischen 1 : 1 und 10 : 1
umschalten. Ebenfalls umschaltbar sind die verschiedenen Betriebsmodi. Ein einfacher Tastendruck
reicht aus, um aus dem Oszilloskop ein Digitalmultimeter mit den verschiedensten Messfunktionen wie
Spannungsmessung oder Kapazitätsmessung zu machen. Der Anschluss der Messleitungen für das
Multimeter erfolgt über frontseitig angebrachte 4 mm Bananenbuchsen. Der eingebaute
Funktionsgenerator gibt vom Benutzer frei wählbare Signalformen aus. Sinusformen, Dreieckssignale
oder Rechtecksignale sind für dieses Multitalent kein Problem. Neben dem Netzbetrieb über das
mitgelieferte Stecker-Netzgerät lässt sich das Oszilloskop über den eingebauten Li-Ion Akku betreiben.
Dieser Akku reicht für ca. 6 h Dauerbetrieb. Wird das Oszilloskop im Akkubetrieb benutzt, schaltet nach
einer gewissen Zeit der Nichtbenutzung das Display zur Akkuschonung aus. Über eine der zwei
angebrachten USB-Schnittstellen kann das Gerät an den PC angeschlossen werden. Die zweite
Schnittstelle ermöglicht dem Benutzer die angezeigten Bilder direkt auf einem USB-Stick abzuspeichern.
1.1

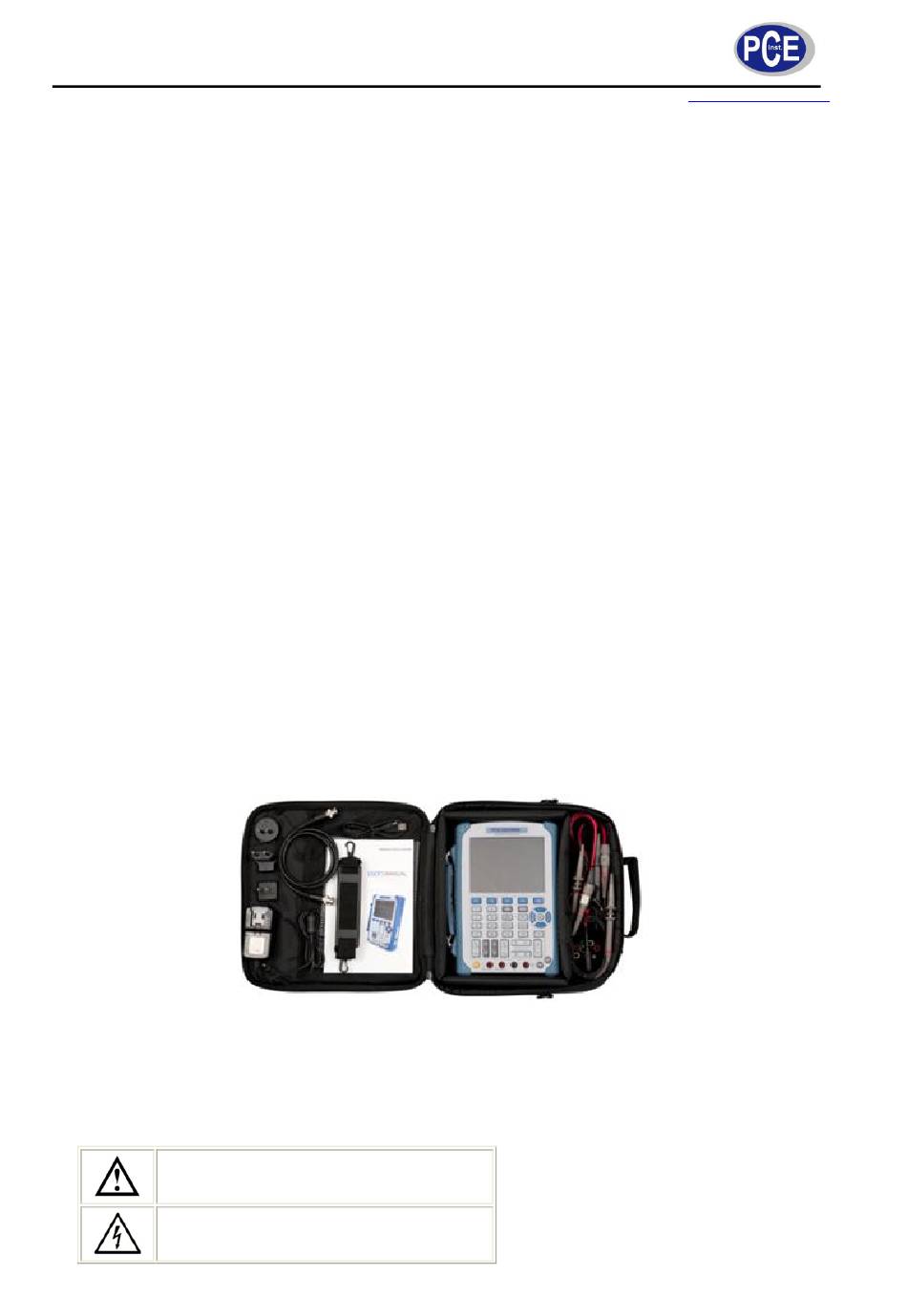

Lieferumfang
1 x Oszilloskop PCE-DSO8060
2 x Tastköpfe
2 x Labormessleitungen
1 x BNC Anschlusskabel
1 x Steckernetzteil
1 x Li-Ion Akku
1 x Bedienungsanleitung
1 x Software
2
Sicherheit
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die
durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.
2.1
Warnsymbole
Warnung vor gefährlicher elektrischer Spannung
BETRIEBSANLEITUNG
Allgemeine Warnung
