3. BESCHREIBUNG DES INSTRUMENTS

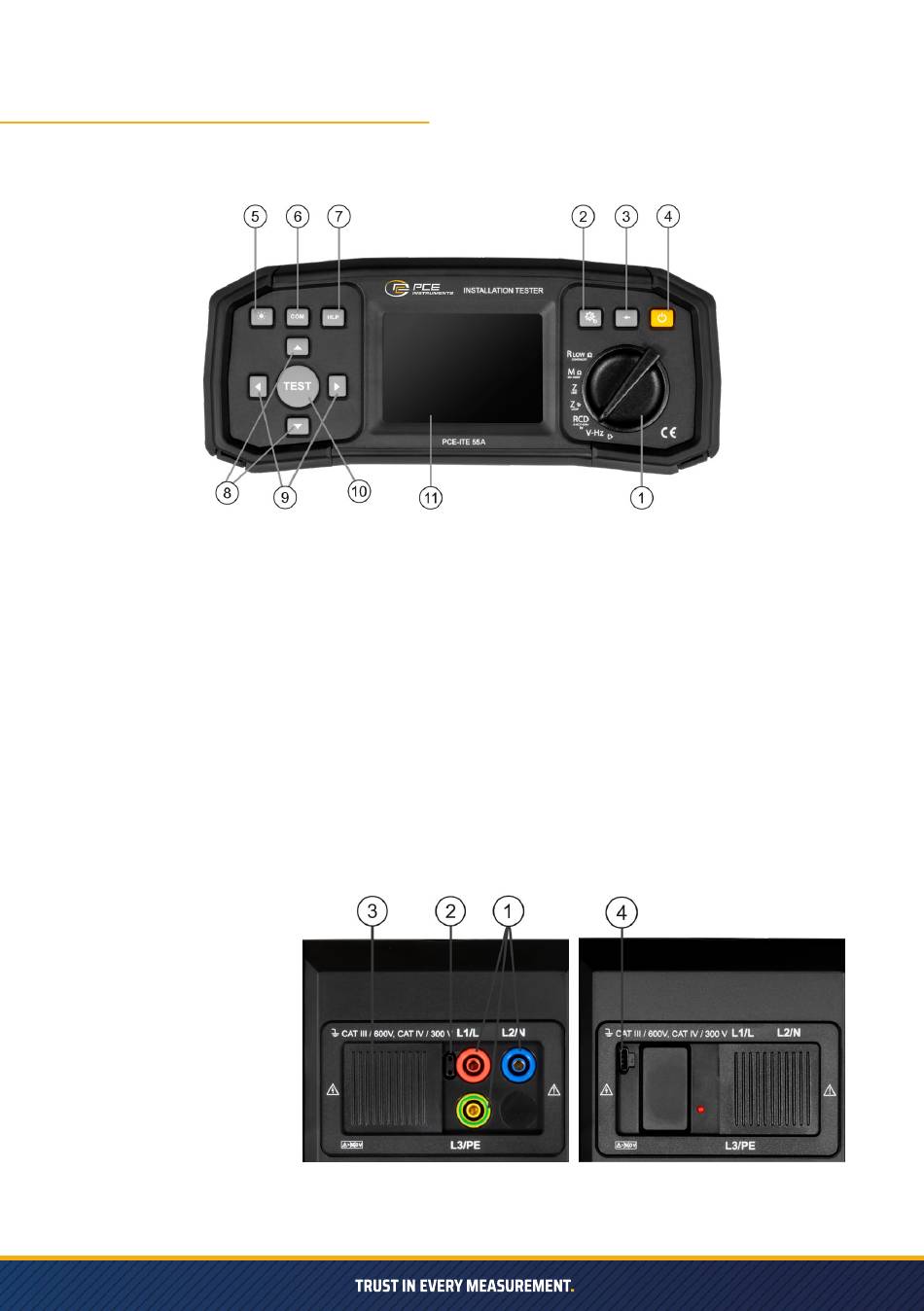

3.1. Frontplatte (je nach Modell)
1 - Funktionswahlschalter
2 - Setup-Taste
3 - Exit/Back/Return-Taste
4 - ON/OFF-Taste, zum Ein- und Ausschalten des Geräts.
Das Gerät schaltet sich nach dem letzten Tastendruck automatisch aus (APO) und es liegt keine Spannung an.
5 - Speicher-Taste
6 - Kompensationstaste zur Kompensation des Messleitungswiderstandes bei niederwertigen
Widerstandsmessungen
7 - Hilfe-Taste
8 - Auf- und Ab-Tasten
9 - Linke und rechte Taste
10 - TEST-Taste zum Starten/Bestätigen von Tests
11 - TFT-Farbbildschirm
3.2. Anschlussfeld (je nach Modell)
1 - Teststecker.
Warnung!
Die maximal zulässige
Spannung zwischen den
Prüfklemmen und der Erde
beträgt 600 V! Maximal zu-
lässige Spannung zwischen
den Prüfklemmen ist 550 V!
2 - Buchse für Sonde
Test-Taster
3 - Schutzabdeckung
USB-Anschluss
4 - USB-Anschluss
