PCE Instruments CheckPoint Bedienungsanleitung
Verwandte Anleitungen für PCE Instruments CheckPoint
Inhaltszusammenfassung für PCE Instruments CheckPoint
- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Schutzatmosphären Tester CheckPoint Version 1.1 01.09.2010...
-
Seite 2: Inhaltsverzeichnis
5.14 Kalibriergas manuell wählen ..................... 10 5.15 Kalibrierung stoppen ......................... 10 5.16 Externe Stromversorgung / Ladegerät (14) ................10 5.17 CheckPoint Meldungen ......................10 5.18 CheckPoint Fehlermeldungen ....................10 5.19 Messschlauch-Eingang verlegen....................11 5.20 Ersatzteile und Sonderzubehör ....................11 Wartung und Reinigung ..................11 Batteriewechsel .......................... -
Seite 3: Einleitung

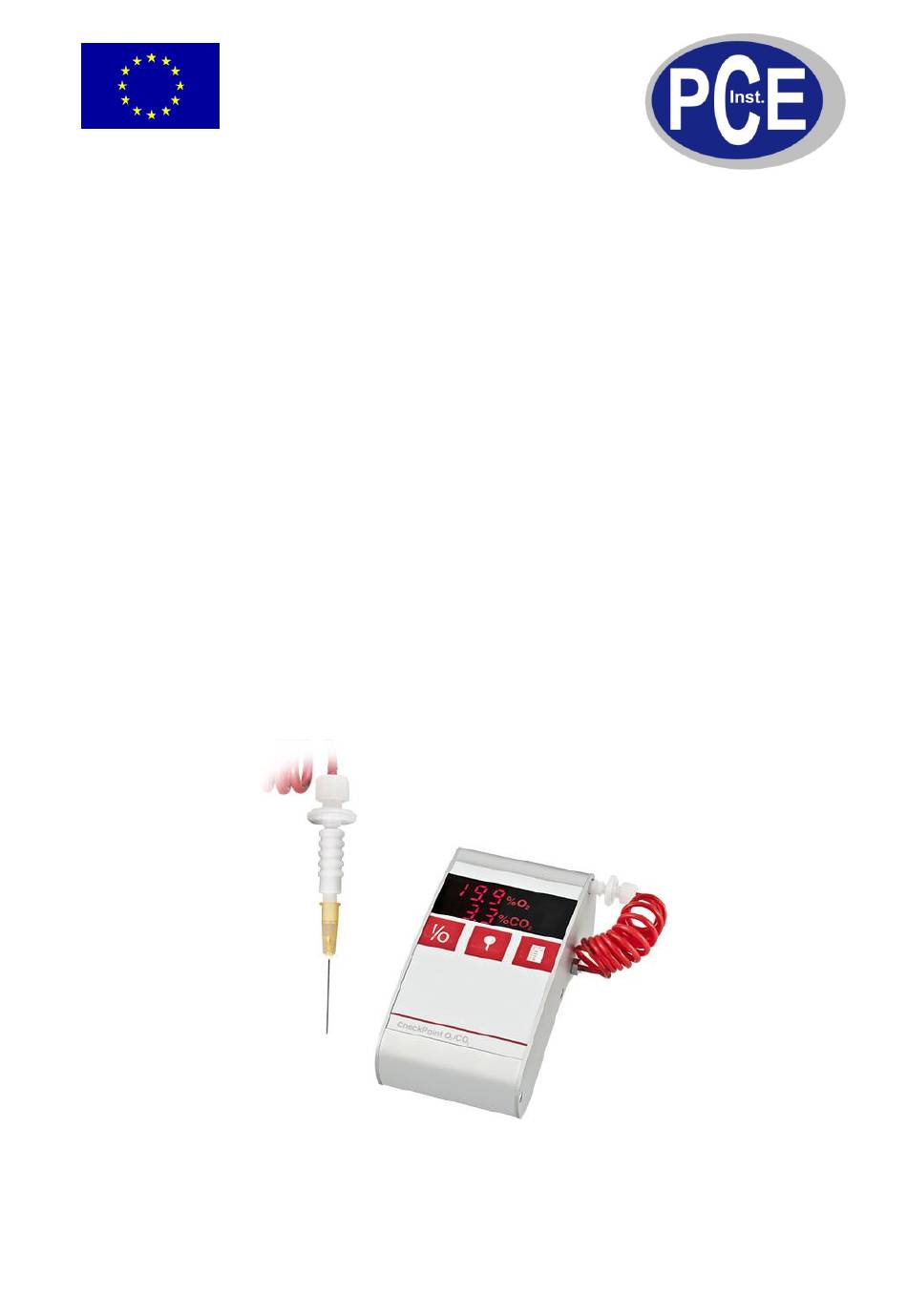

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Der Schutzatmosphären Tester Check Point ist ein Handmessgerät in kompakter Bauform zur Kontrollmessung an z. B. Lebensmittelverpackungen die unter der Anwendung von Schutzatmosphäre versiegelt wurden. Die flexible Messgasleitung des Schutzatmosphären Testers ermöglicht die problemlose Probenentnahme auch bei flachen und kleinen Verpackungen. Das gut proportionierte Display und die drei zur Bedienung erforderlichen großen Sensortasten garantieren eine sichere Handhabung des Schutzatmosphären Testers Check Point. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder • lösemittelhaltige Reinigungsmittel verwenden Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem • Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse und die Messleitungen auf sichtbare •... - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de 0,1 % Auflösung 0,25 % absolut + 2 % relativ @ CO2 < 25 % Genauigkeit 0,9 % absolut + 2 % relativ @ CO2 >= 25 % elektrochemisch Sensortyp < 2 % relativ (0 ... 40 ° C) Temperaturkompensation <...
-
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Gerät... -
Seite 7: Betriebsanleitung
Display Betriebsanleitung Inbetriebnahme drücken, um CheckPoint einzuschalten. Das Gerät zeigt beim Einschalten kurz die Versionsnummer der installierten Software, anschließend das Ergebnis der letzten Messung (4). Messung starten/stoppen drücken, um eine Messung zu starten. Die eingebaute Pumpe schaltet ein und saugt über die Kanüle Messgas an. -
Seite 8: Messung Verkürzen
Wenn die Messzeit verkürzt werden soll, kann die messperiode durch Drücken von während der laufenden Messung beendet werden. Speicherfunktion CheckPoint kann insgesamt 10 Messungen speichern, einschließlich der letzten. Das kleine Display (6) zeigt, wie viele Messwerte abgespeichert sind. Ist das Display ausgeschaltet, sind 9 Messungen plus die letzte abgespeichert. Speicher löschen Wenn der Speicher voll ist, muss er zuerst gelöscht werden, bevor neue Messwerte gesammelt werden... -
Seite 9: Kalibrierung
Wenn CheckPoint beim Messen an atmosphärischer Luft nicht ca. 20,9% O (zwischen 21,3% und 20,5%) anzeigt, muss das Gerät mit atmosphärischer Luft kalibriert werden. Wenn CheckPoint beim Messen an Gas mit einem bekannten CO -Gehalt einen Wert anzeigt, der um mehr als 2-3% abweicht, muss das Gerät mit 0% CO... -
Seite 10: Kalibrierung Starten (3)
„CAL.“ und „0.0“, bei 100% CO erscheint abwechselnd „CAL.“ Und „100“. Überprüfen Sie, ob CheckPoint das Kalibriergas gewählt hat, das zugeführt wird. Falls CheckPoint das verkehrte Gas gewählt hat, muss der Kalibriervorgang entweder abgebrochen oder das richtige Gas manuell gewählt werden. -
Seite 11: Messschlauch-Eingang Verlegen
– vorgenommen werden. Beachten: Bei einem Umbau auf die empfindlichen internen mechanischen und elektronischen Komponenten achten. CheckPoint kann nachfolgend beschrieben vom Rechts- in ein Linksmodell – oder umgekehrt - geändert werden: 1. Die beiden Seitenplatten (10) und die Batteriefachabdeckung (7) abnehmen. -
Seite 12: Reinigung
BETRIEBSANLEITUNG www.warensortiment.de 4. Stecker wieder anbringen. 5. Abdeckung wieder anschrauben (Achtung – Kabel nicht einklemmen). Reinigung Säubern Sie das Gerät mit einem feuchten Baumwolltuch und ggf. einem sanften Reiniger. Benutzen Sie keinesfalls Scheuer- oder Lösungsmittel. Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden.
