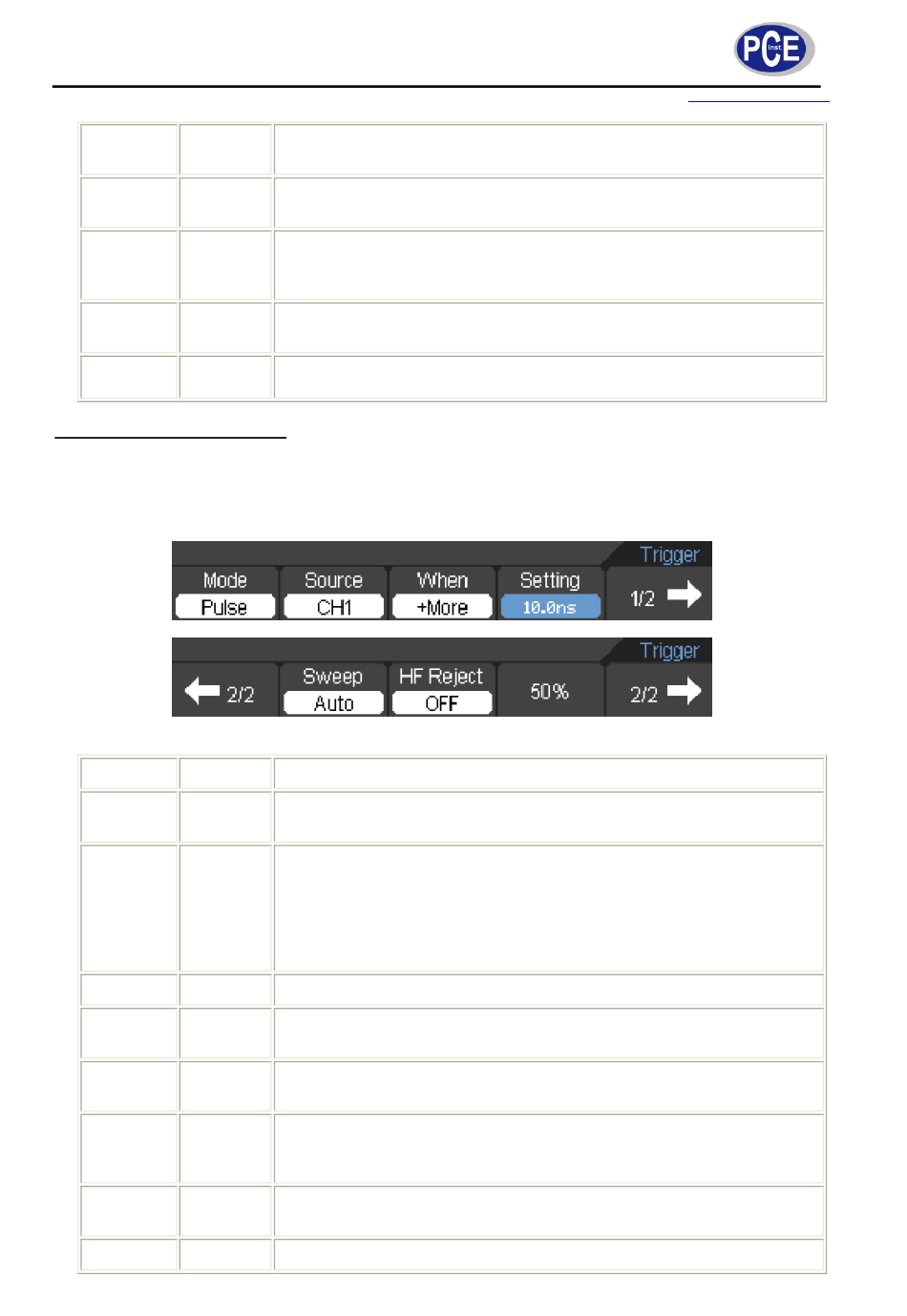

Einstellen des Pulse-Triggers
Pulse-Trigger setzten in Abhängigkeit zur Pulsweite ein. Abnormale Signale können über die Einstellung
einer Pulsweitenbedingung detektiert werden.
Drücken Sie die Taste TRIG (5), dann so oft F1 bis unter „Mode" die Auswahl „Pulse" erscheint. Das
Pulse-Trigger-Menü sieht wie folgt aus:
Die folgende Tabelle beschreibt das Menü des Pulse-Triggers:
Menü Optionen
CH1
Source
CH2
+More
+Less
+Equal
When
-More
-Less
-Equal
Setting Value
1/2
→
2/2
←
Auto
Sweep Normal
Single
ON
HF Reject
OFF
50 %
BETRIEBSANLEITUNG
Legt CH1 oder CH2 als Triggersignal fest
Trigger an steigender Flanke oder fallender Flanke
Erfasse Signalform auch wenn kein Trigger eingesetzt hat
Erfasse Signalform wenn Trigger eingesetzt hat
Wenn Trigger einsetzt, erfasse eine einzelne Signalform. Stoppe dann
Abweisen hochfrequenter Signale EIN/AUS
Setze das Triggerlevel in die Signalmitte
Legt CH1 oder CH2 als Triggersignal fest
+Pulsweite höher als ausgewählte Pulsweitenbedingung
+ Pulsweite niedriger als ausgewählte Pulsweitenbedingung
+ Pulsweite entspricht ausgewählter Pulsweitenbedingung
- Pulsweite höher als ausgewählte Pulsweitenbedingung
- Pulsweite niedriger als ausgewählte Pulsweitenbedingung
- Pulsweite entspricht ausgewählter Pulsweitenbedingung
Einstellung der benötigten Pulsweite
Wechsle zur nächsten Seite des Menüs
Wechsle zur vorherigen Seite des Menüs
Erfasse Signalform auch wenn kein Trigger eingesetzt hat
Erfasse Signalform wenn Trigger eingesetzt hat
Wenn Trigger einsetzt, erfasse eine einzelne Signalform. Stoppe dann
Abweisen hochfrequenter Signale EIN/AUS
Setze das Triggerlevel in die Signalmitte
