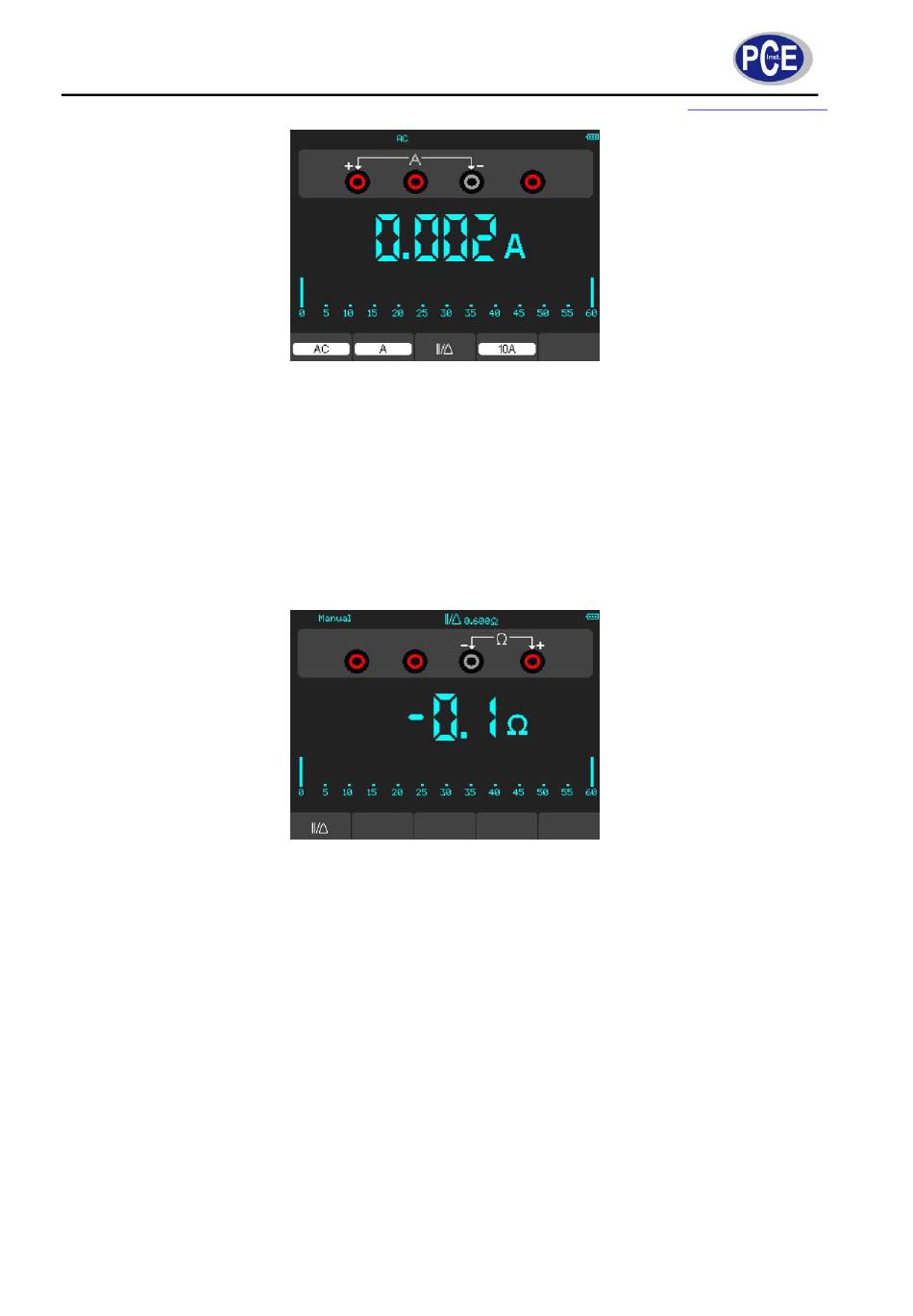

5.5.10 Durchführung einer Relativmessung
Um ein aktuelles Messergebnis in Relation zu einem Bezugswert anzuzeigen, gehen Sie wie folgt vor:
(in diesem Beispielfall wird ein relativer Widerstandswert gemessen)
1. Drücken Sie die Ω-Taste
2. Schließen Sie die schwarze Prüfleitung an den COM-Anschluss an
3. Schließen Sie die rote Prüfleitung an den V/Ω/C-Anschluss an
4. Verbinden Sie die Prüfleitungen mit dem Widerstand welcher den Bezugswert darstellt
5. Drücken Sie F1. Im oberen Displaybereich wird nun der gespeicherte Bezugswert angezeigt. Die
Hauptanzeige zeigt den Relativwert an
6. Um die Funktion aufzuheben, drücken Sie erneut F1

5.5.11 Auswahl von automatischer/manueller Messbereichswahl

Die Voreinstellung des Geräts ist die automatische Bereichswahl. Wollen Sie den Messbereich lieber
manuell auswählen, gehen Sie wie folgt vor:
(dieser Beispielfall bezieht sich auf die Spannungsmessung)
1. Drücken Sie F3 um auf manuelle Bereichswahl umzuschalten
2. Mit F4 können Sie den Messbereich nun in Stufen ändern
3. Erneuter Druck von F3 schaltet wieder auf die automatische Bereichswahl um
