BETRIEBSANLEITUNG
www.warensortiment.de

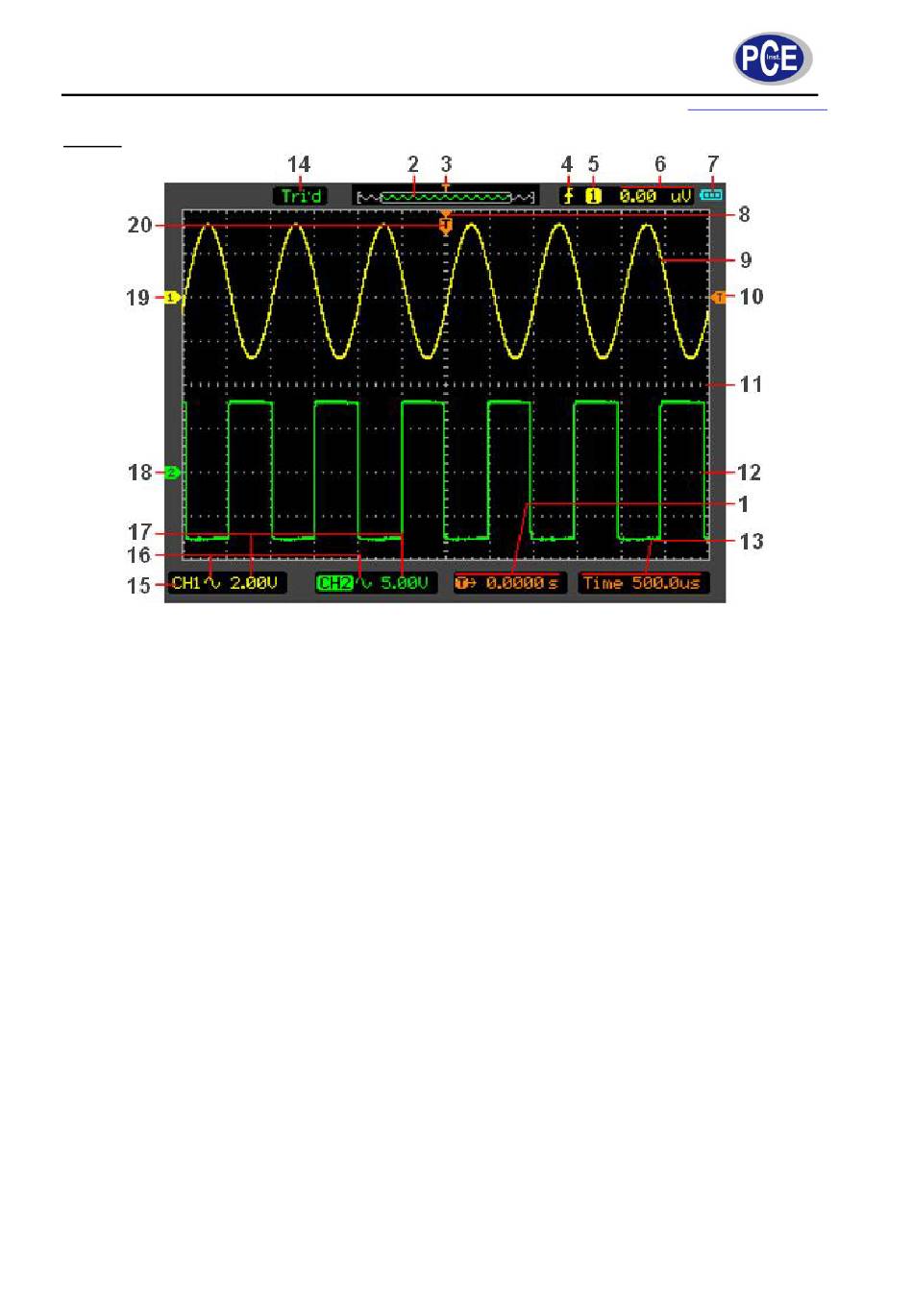

Display
(1) Horizontale Trigger-Zeit
(2) Zeigt die Position der aktuellen Signalform im Speicher
(3) Zeigt die Trigger-Position im Speicher
(4) Ruft den Trigger-Modus auf
(5) Zeigt die Trigger-Quelle an
(6) Zeigt das Trigger-Level an
(7) Zeigt den Ladestand des Akkus an
(8) Zentrum des aktuellen Signalformfensters
(9) Signalform auf Kanal 1
(10) Symbol für Trigger-Level
(11) Raster
(12) Signalform auf Kanal 2
(13) Zeigt die Zeitbasis an
(14) Zeigt den Betriebsmodus an
(15) Kanal 1 (CH1) und Kanal 2 (CH2)
(16) Kupplung des Kanals
(17) Spannung/div des Kanals
(18) Markierung Kanal 2
(19) Markierung Kanal 1
(20) Zeigt die Triggerposition im aktuellen Signalformfenster
