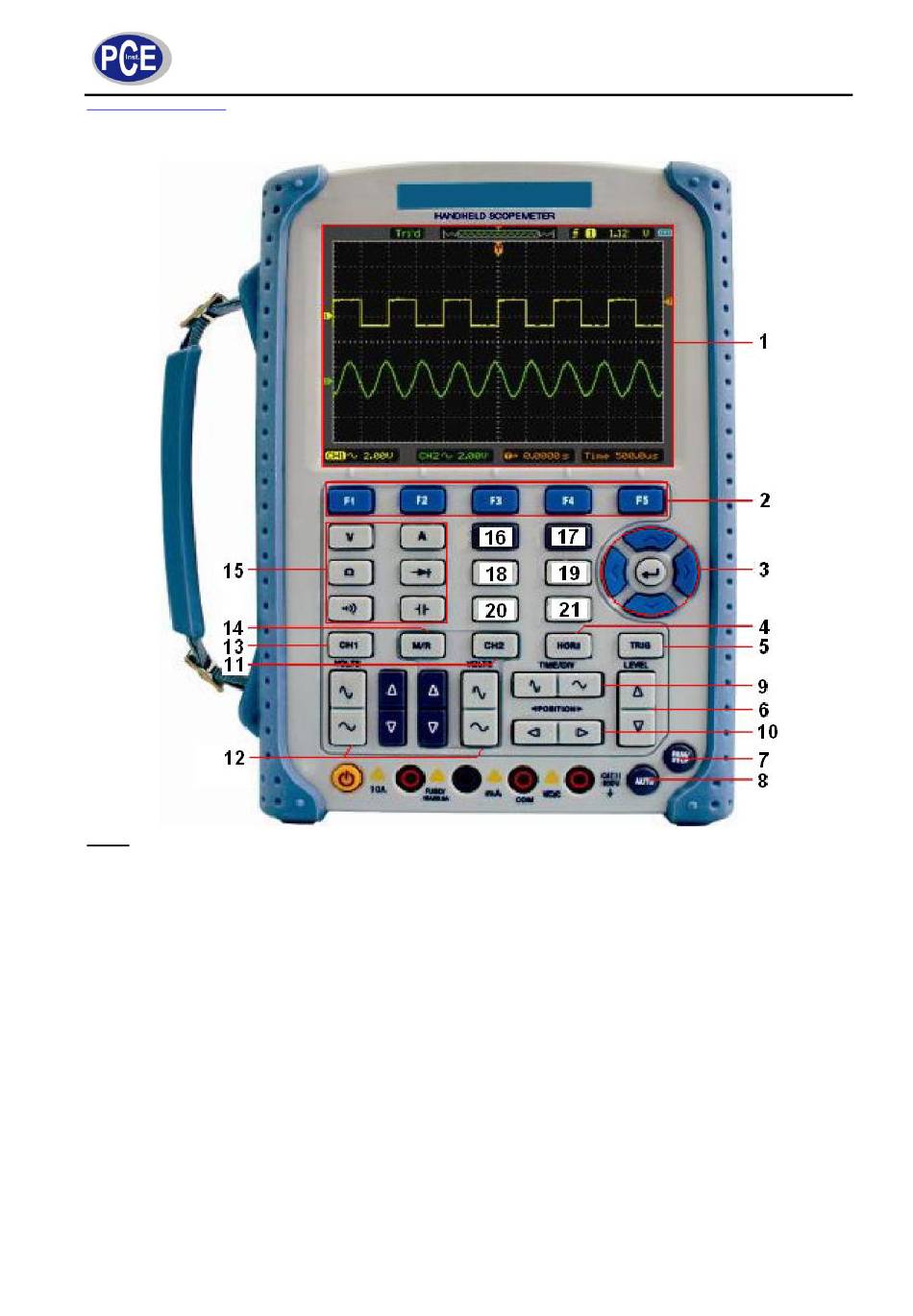

Gerätebeschreibung
Gerät
(1) Display
(2) Funktionstasten F1 ... F5 (die jeweilige Belegung wird im Display angezeigt)
(3) Pfeiltasten
(4) HORI: ruft das horizontale Menü auf
(5) TRIG: ruft das Menü der Triggerung auf
(6) LEVEL: Einstellung der Triggerung
(7) RUN/STOP: zum Starten und Stoppen eines Vorganges
(8) AUTO: zur automatischen Einstellung im Oszilloskop-Modus
(9) TIME/DIV: verringert oder erhöht die Zeitbasis
(10) POSITION: Einstellung der horizontalen Triggerposition
(11) CH2: ruft das Menü für Kanal 2 auf
(12) VOLTS: erhöhen oder verringern der Spannung/div.
(13) CH1: ruft das Menü für Kanal 1 auf
(14) M/R: ruft das Math- oder REF-Menü auf
(15) DMM-Tasten
(16) DMM/Scope: schaltet zwischen Oszilloskop, Multimeter und Funktionsgenerator um
(17) MENU ON/OFF: ein- und ausschalten des Menüs
(18) SAVE/RECALL: ruft das Speicher- oder Speicherabruf-Menü auf
(19) MEAS: ruft das Menü für Messungen auf
(20) UTILITY: ruft das Utility-Menü auf
(21) CURSOR: ruft das Cursor-Menü auf
