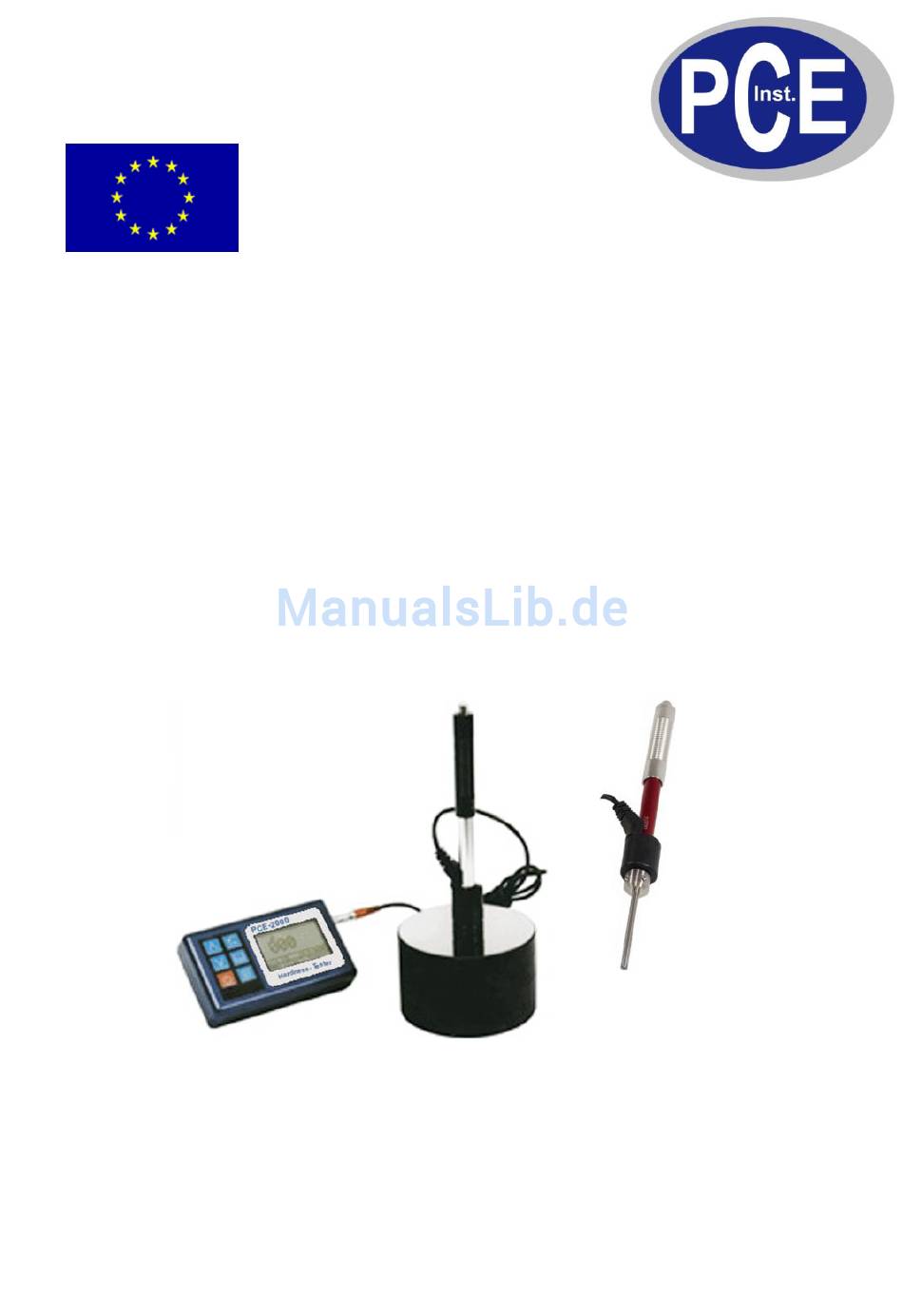

Bedienungsanleitung

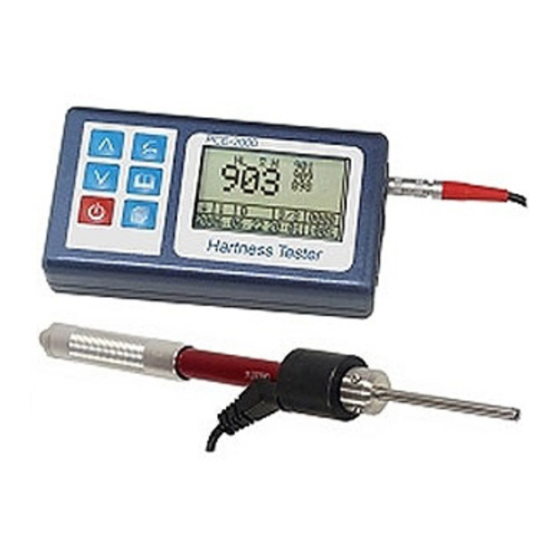

Härteprüfer PCE-2000
(& PCE-2000DL)
Version 1.1
11.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-2000
Inhaltszusammenfassung für PCE Instruments PCE-2000
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Härteprüfer PCE-2000 (& PCE-2000DL) Version 1.1 11.10.2011...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einführung 2. Typische Einsatzgebiet 3. Technische Daten 4. Funktionen der Tastatur 5. Funktionen am Display 6. Probenvorbereitung 6.1 Behandlung der Oberfläche der Probe 6.2 Unterlage für die Probe 7. Handhabung 7.1 Start 7.2 Menü-Funktionen 7.2.1 Härte-Messung 7.2.2 Schlagkörper 7.2.3 Schlagrichtung 7.2.4 Durchschnittsbildung 7.2.5 Materialien... -
Seite 3: Einführung
1. Einführung Das PCE-2000 ist ein Härteprüfer mit hoher Genauigkeit, großem Bereich und einfacher Handhabung. Der Härteprüfer ist zur Messung auf Eisen / Stahl vorgesehen, wird aber auch zweckentfremdet benutzt. 2. Typische Anwendungsgebiete Härtemessung in der Eingangskontrolle und der Ausgangskontrolle von Produkten, in der Produktion oder in der Laborkontrolle. -
Seite 4: Probenvorbereitung
6. Probenvorbereitung 6.1 Behandlung der Oberfläche der Probe Die Oberfläche sollte gut gereinigt werden (am besten poliert), frei von Öl / Fett. Die Rauhigkeit der Oberfläche sollte kleiner 2 µm (Ra) sein. 6.2 Unterlage für die Probe (Der Prüfling darf nicht magnetisch sein) Bei Probenmassen >5 kg wird keine Unterlage für das Probenmaterial benötigt. -
Seite 5: Handhabung
7. Handhabung 7.1 Start Stecken Sie den Steckverbinder vom Sensorkabel in die entsprechende Buchse am Display vom Härteprüfer. Drücken Sie nun die - Taste, um den Härteprüfer einzuschalten. Das Gerät gibt einen Ton ab und alle verfügbaren Funktionen werden dargestellt. 7.2 Menü-Funktionen Drücken Sie die -Taste, um in den Menü-Status zu gelangen. -
Seite 6: Schlagrichtung Sie Können Fünf Richtungen Auswählen
7.2.3 Schlagrichtung Sie können fünf Richtungen auswählen Drücken Sie die - Taste oder die -Taste, um die Art an- zuwählen. Zur Bestätigung drücken Sie die -Taste. 7.2.4 Mittelwertbildung Zur Mittelwertbildung können 2 bis 8 Messwerte benutzt werden, an- wählbar über die -Taste (steigend). -
Seite 7: Speicherplätze
7.2.7 Toleranz (Messen in vorgegebenen Grenzen) Wenn der tatsächliche Messwert ober- oder unterhalb der Grenzwerte liegt, erscheinen Zeichen im Display “ L “ oder “ H “ (L = zu niedrig / H = zu hoch). Sie können die vorgegebenen Grenzwerte verändern, indem Sie wie folgt vorgehen: Drücken Sie die - Taste oder die... -
Seite 8: Grundeinstellung
7.2.13 Grundeinstellung Wenn Sie die Auswahl “DEFAULT ” bestätigen, wird die Grundein- stellung gespeichert und bei erneutem Einschalten wieder aufgerufen. 8. Software Das optionale Software-Kit beinhaltet eine Übertragungssoftware und ein RS-232-Datenkabel. Die Software besitzt eine eigene Bedienungs- anleitung. Eine Gesamtübersicht des Messtechnik-Gebietes finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht aller Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm...
