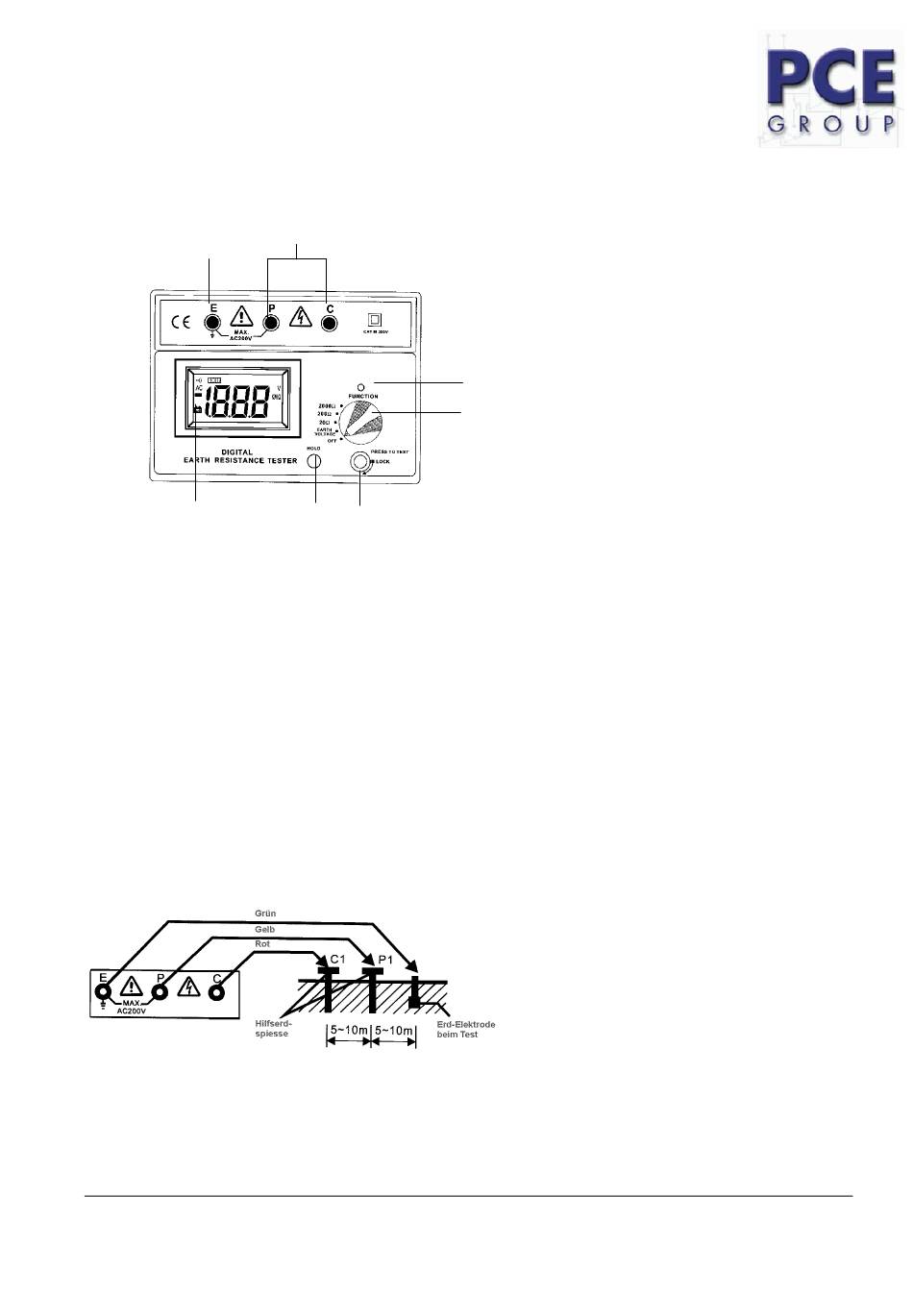

3. Bedienelemente und Anschlüsse des Gerätes
(1)
(4)
(1) Buchse für den "Erdkabel"-Anschluss
(2) Betriebsanzeige
(3) Hold-Schalter
(4) LCD-Anzeige
(5) Buchse f. "Line"- Kabelanschluss
(6) Funktionswahlschalter
(7) Ein-/Aus Druckschalter (Test)
4. Messbetrieb
1. Grüne, gelbe und rote Prüfleitung and ein Eingänge E, P und C
anschließen und Erdmessstäbe P und C in gerader Linie tief in
den Boden stecken (siehe Abbildung 1).
2. Funktionswahlschalter in Stellung "Earth Voltage" drehen und den
Drucktaster "Test" drücken. Achten Sie darauf, dass die ange-zeigte Messspannung unter 10 V liegt. Bei höherer
M essspannung ist eine genaue Messung des Erdwiderstandes nicht mehr möglich.
Präzise Erdwiderstandsmessung:
3. Funktionswahlschalter auf geeigneten Messbereich drehen und
dann den Drucktaster "Test" drücken. Solange der Drucktaster
gedrückt ist, erscheint ein Messwert im Anzeigefeld.
Hinweis: Durch Drehen des gedrückten Drucktasters "Test" bleibt
die Testfunktion eingeschaltet.
Abb. 1
