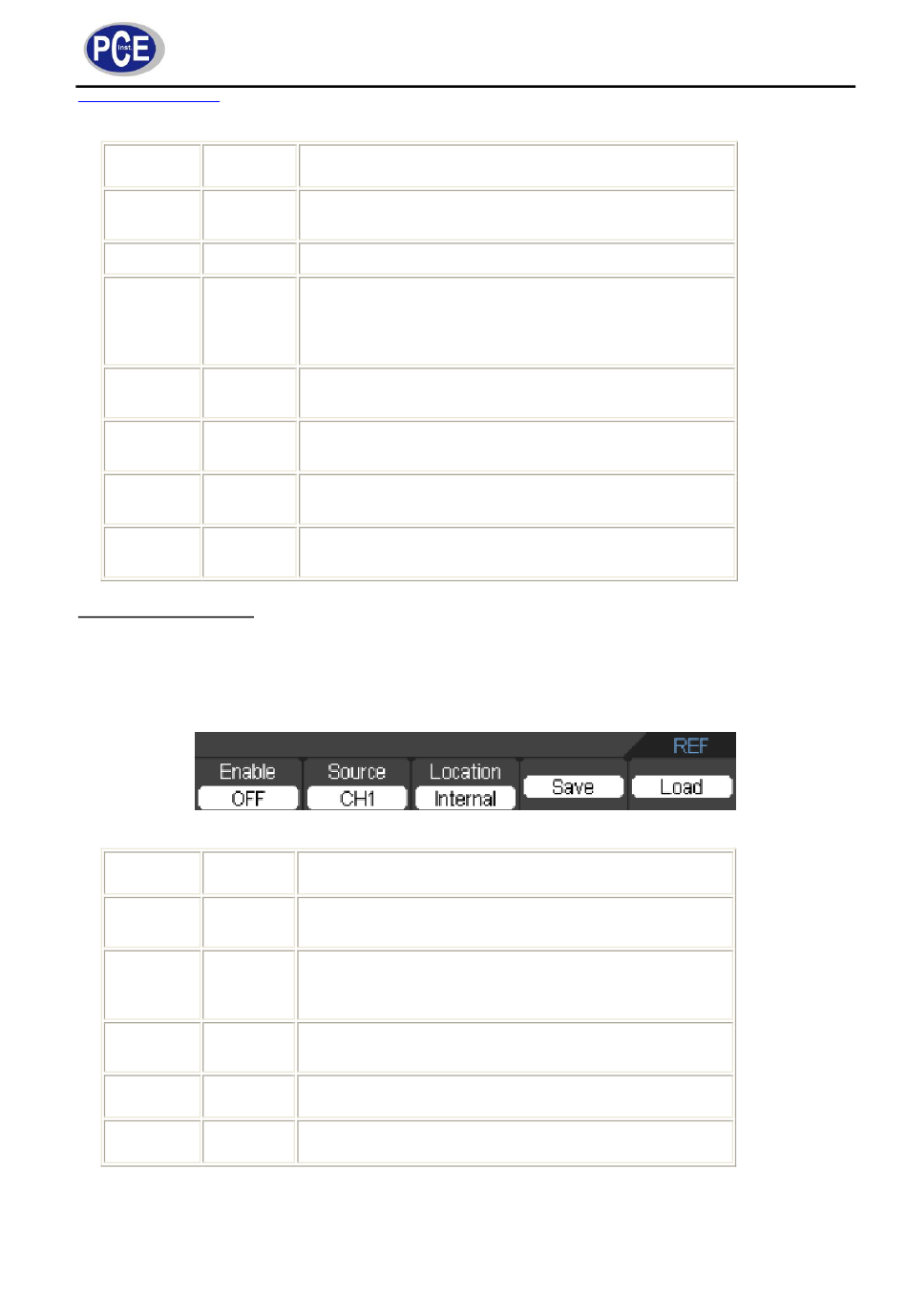

Menü Optionen
ON
Enable
OFF
Operate FFT
Rectangle
Hanning
Window
Hamming
Blackman
1/2
→
2/2
←
Vrms
Scale
dBVrms
Full
Display
Split
REF (Referenzsignale)
Referenzsignale sind zur Anzeige gespeicherte Signalformen. Die Referenzfunktion wird aktivierbar
nachdem die gewählte Signalform im nicht-flüchtigen Speicher abgelegt wurde. Drücken Sie die M/R-
Taste (14) um das Menü für Referenzsignale (REF) anzuzeigen. Stellen Sie die Anzeige „Enable" mittels
der F1-Taste auf „ON" um die Funktion zu aktivieren. Haben Sie unter „Lage" die Auswahl „Intern"
getroffen, sieht das Menü wie folgt aus:
Haben Sie unter „Lage" die Auswahl „Intern" getroffen, bietet das Gerät die folgenden Menüparameter an:
Menü Optionen
ON
Enable
OFF
CH1
Source CH2
MATH
Internal
Location
External
Save
Load
BETRIEBSANLEITUNG
Beschreibung
Schaltet FFT ein
Schaltet FFT aus
Fast Fourier Transformation
Fensterauswahl für FFT
Wechsle zur nächsten Seite des Menüs
Wechsle zur vorherigen Seite des Menüs
Stellt Vrms als vertikale Einheit ein
Stellt dBVrams als vertikale Einheit ein
Zeigt die Signalform in Vollanzeige an
Zeigt die Signalform im Splitscreen an
Beschreibung
Schaltet REF ein
Schaltet REF aus
Definiert CH1 als REF-Kanal
Definiert CH2 als REF-Kanal
Definiert MATH als REF-Kanal
Speicherposition innerhalb des Geräts
Speicherposition außerhalb des Geräts
Speichere REF-Signalform
Lade REF-Signalform
