5.3.5.2 Pass/Fail
Die Pass/Fail-Funktion beobachtet Signaländerungen und gibt Pass- oder Fail-Signale aus, indem es
Eingangssignale mit der vordefinierten Maske vergleicht.

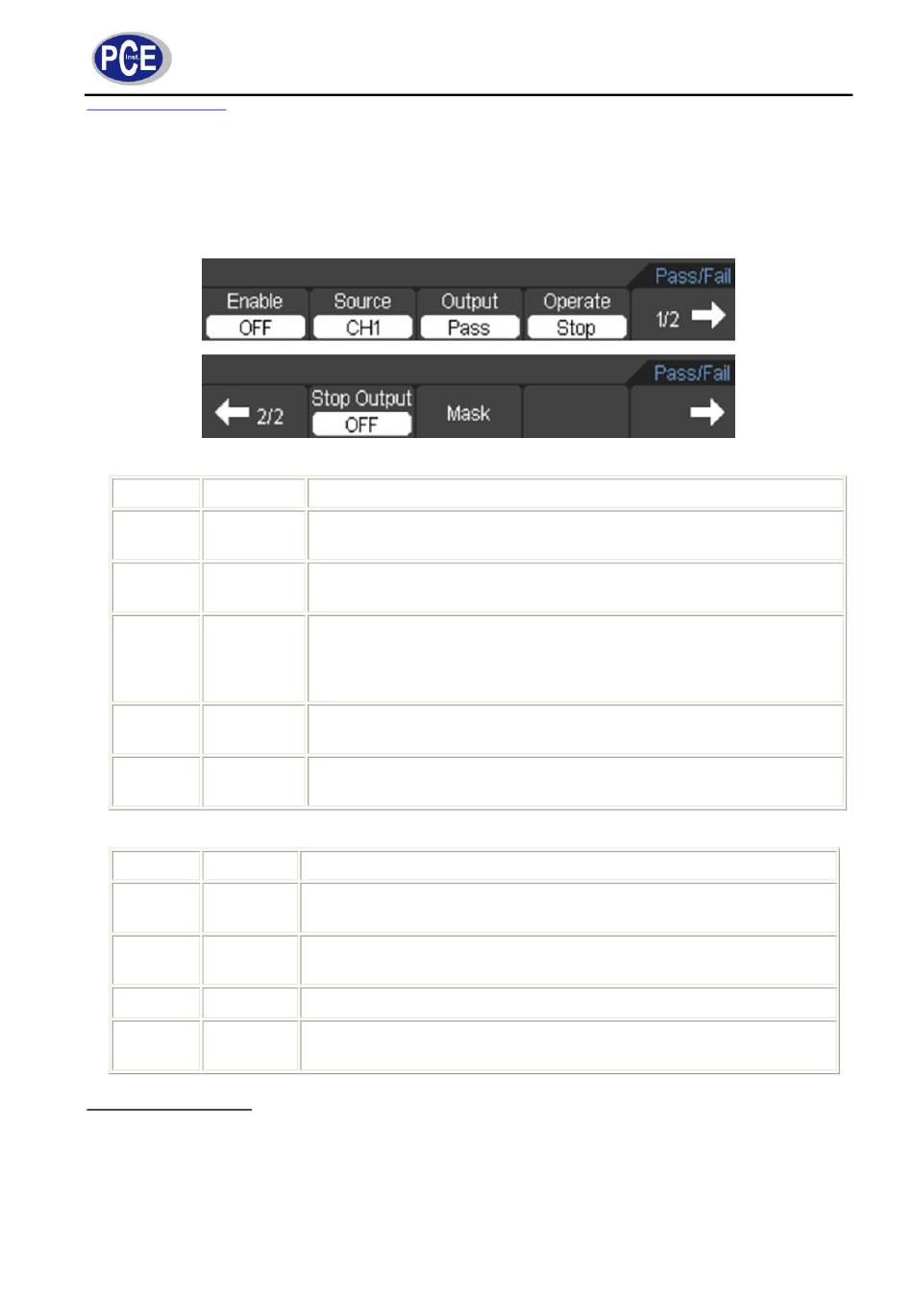

Drücken Sie die Taste UTILITY (20), dann F5 um zur zweiten Seite (2/4) zu gelangen, dort F2 um das
Pass/Fail-Menü aufzurufen, welches wie folgt aussieht:
Das Pass/Fail-Menü (Seite 1/2) als Tabelle:
Menü Optionen
ON
Enable
OFF
CH1
Source
CH2
Fail
Pass
Output
Fail+Beep
Pass+Beep
Stop
Operate
Start
1/2
→
Das Pass/Fail-Menü (Seite 2/2) als Tabelle:
Menü Optionen
2/2
←
Stop ON
Output OFF
Mask
2/2
→
Maskeneinstellungen
Das Masken-Menü sieht wie folgt aus:
BETRIEBSANLEITUNG
Beschreibung
Pass/Fail-Funktion einschalten
Pass/Fail-Funktion ausschalten
Belege Kanal 1 mit der Pass/Fail-Funktion
Belege Kanal 2 mit der Pass/Fail-Funktion
Ausgang wenn Fail-Bedingung erkannt
Ausgang wenn Pass-Bedingung erkannt
Ausgang und Signalton wenn Fail-Bedingung erkannt
Ausgang und Signalton wenn Pass-Bedingung erkannt
Pass/Fail-Test gestoppt, Fortsetzung durch Tastendruck
Pass/Fail-Test läuft, Anhalten durch Tastendruck
Wechsle zur nächsten Seite des Menüs
Beschreibung
Wechsle zur vorherigen Seite des Menüs
Stoppe Test wenn Ausgang erfolgt
Setze Test fort wenn Ausgang erfolgt
Rufe Masken-Menü auf
Wechsle zur nächsten Seite des Menüs
