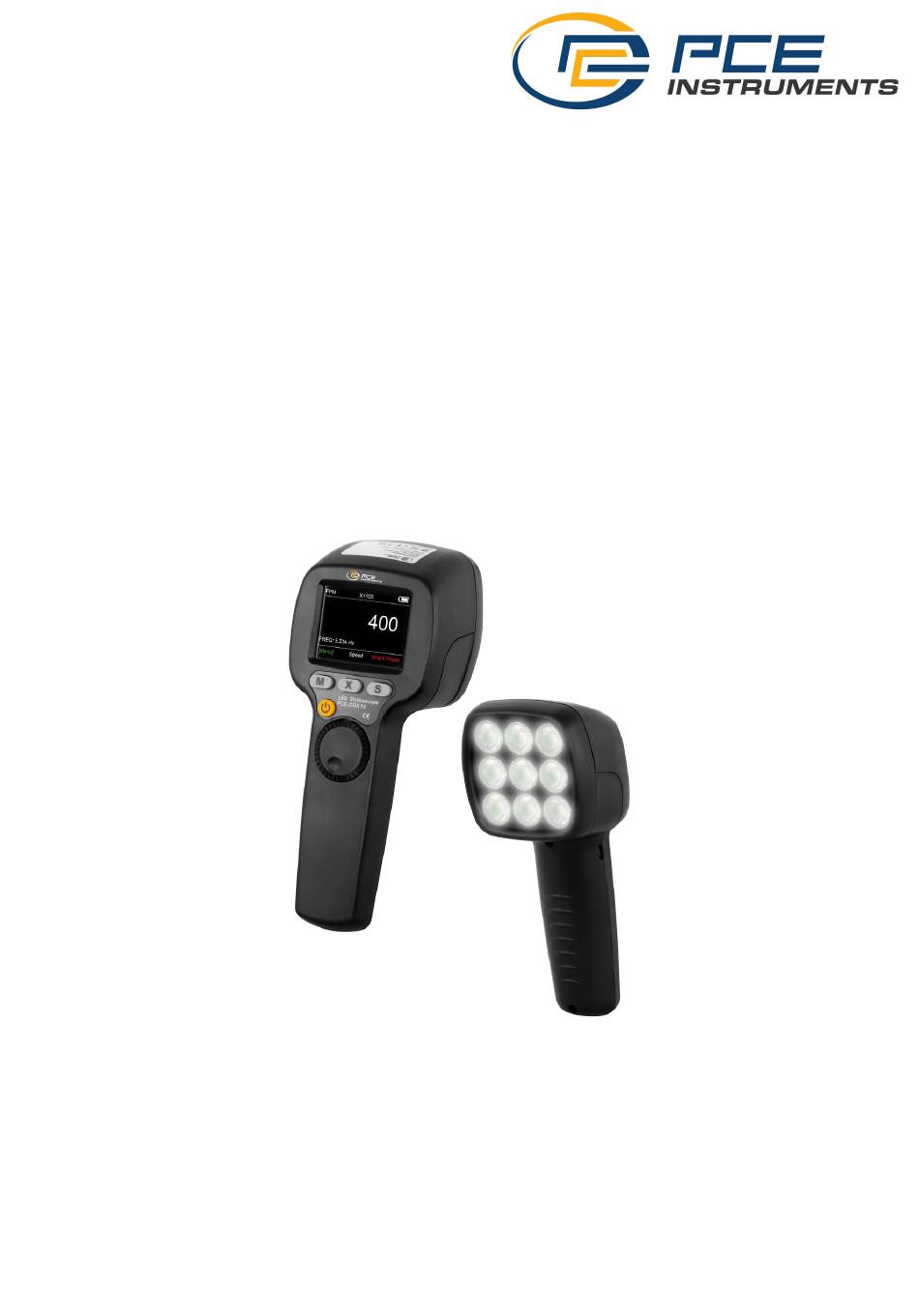

- Seite 1 Bedienungsanleitung PCE-DSX 10 Stroboskop...
- Seite 2 Einführung Bei diesem Instrument handelt es sich um eine neue LED-Lichtquelle, die mit einer bestimmten Frequenz blinkt. Bei der Beobachtung eines sich mit hoher Geschwindigkeit drehenden oder bewegenden Objekts mit diesem Instrument wird die Blinkfrequenz der LED-Lampe so eingestellt, dass sie nahe an der Dreh- oder Bewegungsgeschwindigkeit des gemessenen Objekts liegt oder mit dieser synchronisiert ist.
- Seite 3 Wichtigste technische Parameter 1. Bereich: 60 - 999999 U/min 2. die Genauigkeit der Geschwindigkeitsmessung: 0,001 Prozent 3. beleuchtung: 1500 LUX 4. die Anzeige: LCD-Anzeige 5) Stromversorgung: 7,4V/2200mA Lithium-Batterie ≤ 6. der Stromverbrauch: Wenn die Arbeit 0,2 W, kann es für 8 Stunden kontinuierlich arbeiten und Standby-Zeit ist 3 Monate.
- Seite 4 Bedienung Auf der Vorderseite des Geräts befinden sich ein LCD-Display, vier Tasten und ein Einstellrad. Anzeige. Zeigt die aktuelle Geschwindigkeit (Hertz/Helligkeit), den Multiplikator und den Batteriestand während der Messung an. Tasten für die Stromversorgung. Nach dem Drücken der Einschalttaste ist das Gerät eingeschaltet und funktioniert. Wenn Sie die Taste erneut drücken, wird das Gerät ausgeschaltet und speichert die letzten Geschwindigkeitsdaten.
- Seite 5 Abbildung 1: Inbetriebnahme Abbildung 2: Speicherfunktion Taste für Multiplikator. Wenn Sie die Taste Multiplikator/Nullpunkt drücken, zeigt das Display X+1, X+10, X+100 oder Xmeter 2X/2 an (der Standardmultiplikator beim Einschalten ist X1). Drehen Sie den Drehknopf um ein Raster und die Leistung erhöht oder verringert sich entsprechend um 1, 10 oder 100 U/min. Halten Sie die Multiplikator-/Nulltaste 3 Sekunden lang gedrückt, um die Zahlen auf dem Display zu löschen.
- Seite 6 Multiplikator auf der Anzeige X10 ist, dreht sich das Einstellrad um ein Raster und die Leistung erhöht oder verringert sich entsprechend um 10 U/min. Wenn der Multiplikator auf dem Display X100 ist, dreht sich das Zifferblatt um ein Raster und die Leistung erhöht oder verringert sich entsprechend um 100 U/min. Bitte wählen Sie den passenden Multiplikator, damit der Bediener das Ziel schneller finden kann.
- Seite 7 Regeln für die Geschwindigkeitsmessung Der Blitztester stellt eine gepulste Lichtquelle mit einstellbarer Frequenz und sehr kurzer Dauer zur Verfügung. Wenn sich der Ventilator mit einer Geschwindigkeit von 1.300 U/min dreht, beträgt die Blitzfrequenz 1.300 U/min. Wenn sich das Gebläse mit einer Geschwindigkeit von 1.300 U/min dreht, beträgt die Blitzfrequenz 1.300 U/min.
- Seite 8 3. Stellen Sie das Gerät nicht in einer Umgebung auf, in der die Temperatur über 55 Grad Celsius liegt. 4. Stellen Sie das Gerät nicht an Orten mit zu viel Säure oder Salznebel auf. Zubehör 1 x Handtachometer PCE-DSX 10 1 x USB-Kabel 1 x Bedienungsanleitung...
