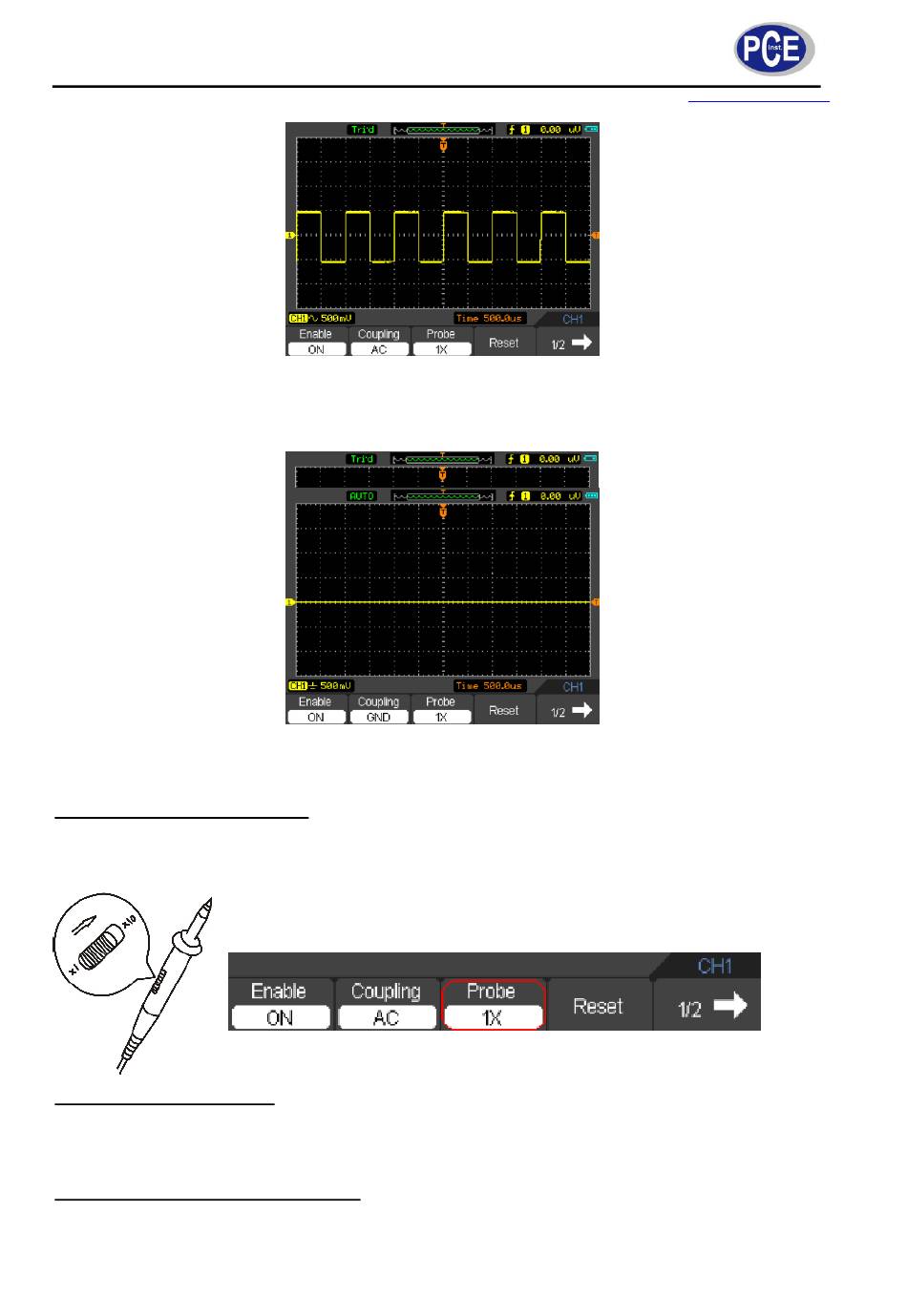

Drücken Sie die Taste CH1 (13) und stellen Sie die Kupplung auf „DC". Nun werden die AC- und DC-
Anteile dargestellt. Die Signalform sieht beispielsweise wie folgt aus:
Drücken Sie die Taste CH1 (13) und stellen Sie die Kupplung auf „GND". Das Eingangssignal ist nicht mit
der Anzeige verbunden. Die Signalform sieht beispielsweise wie folgt aus:
Einstellen der Sondendämpfung
Der eingestellte Dämpfungsfaktor von Sonde und Kanal sollte immer übereinstimmen. Der Faktor
verändert die vertikale Skalierung des Oszilloskops, damit die Messergebnisse die tatsächlichen
Spannungswerte an den Messspitzen wiedergeben.
Invertieren einer Signalform
Wird die Invertierungsfunktion aktiviert, dreht sich die Anzeige der Signalform um 180° relativ zur
Bezugsmasse. Wählen Sie den Kanal CH1 oder CH2, dann mit F5 auf Seite 2 blättern,
aktivieren/deaktivieren der Funktion über F3.
Aktivieren der Bandbreitenbegrenzung
In diesem Beispiel wurde ein Signal mit einem hochfrequenten Anteil an Kanal 1 angelegt.
Bei ausgeschalteter Begrenzung wird die volle Bandbreite dargestellt.
