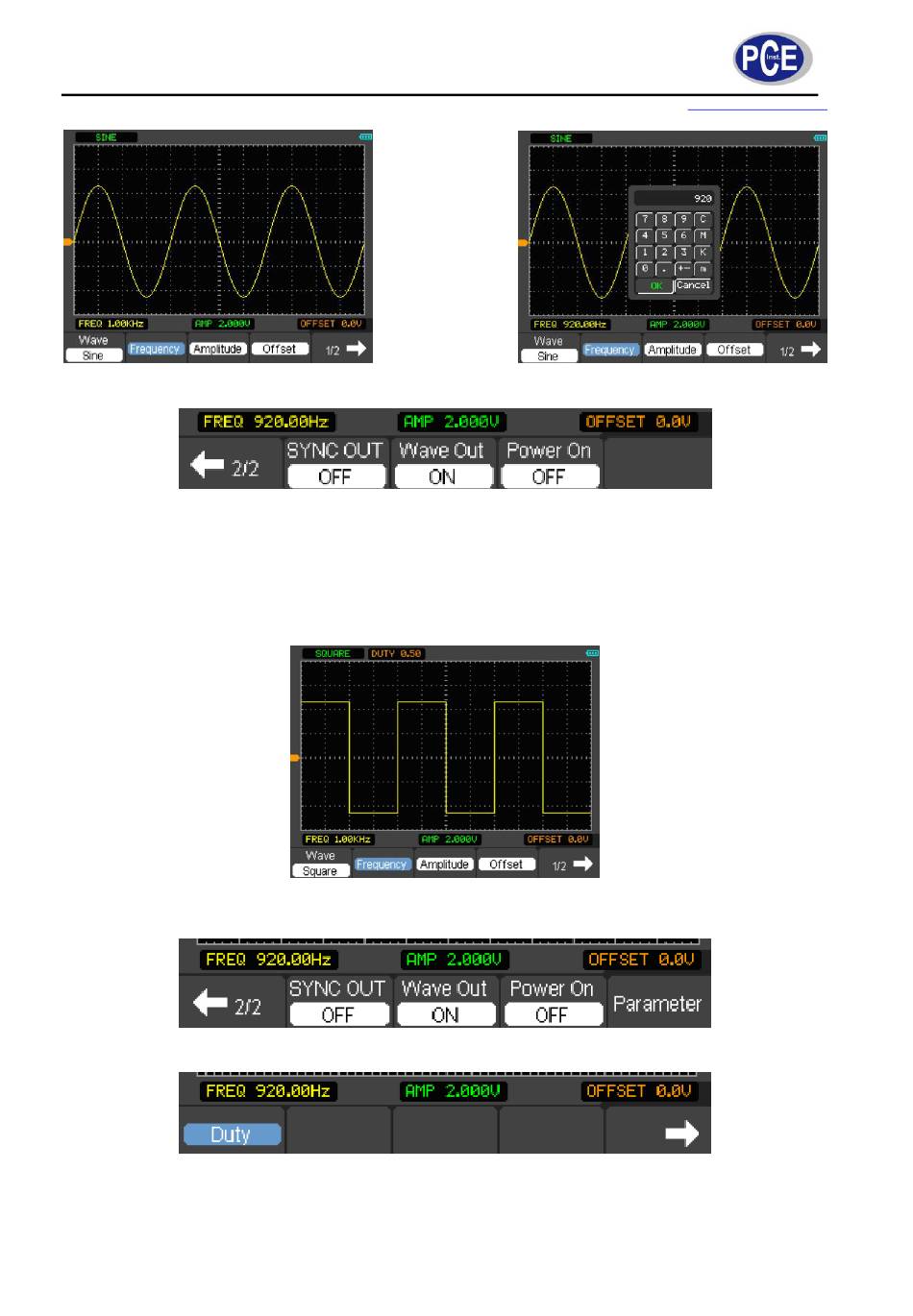

Mit F5 kann auf die zweite Seite des Menüs umgeschaltet werden:
SYNC OUT: Ein- und Ausschalten des Synchronisierungsausgangs
Wave Out: Ein- und Ausschalten des Signalformausgangs
Power On: Legt fest ob die Signalform beim Aus- und Einschalten des Geräts noch vorhanden sein soll
5.6.1

Generierung eines Rechtecksignals

Wählen Sie mit F1 unter dem Punkt Wave die Signalform „Square" aus
Um das Tastverhältnis des Rechtecksignals zu ändern, drücken Sie F5 um auf die zweite Menüseite zu
gelangen
Hier drücken Sie erneut F5 um das „Parameter Setup" aufzurufen
Sie können das Tastverhältnis nun mittels der Pfeiltasten (3) ändern. Alternativ dazu können Sie F1
drücken, um eine numerische Eingabe des gewünschten Tastverhältnisses vorzunehmen.
5.6.2

Generierung eines Rampensignals

Wählen Sie mit F1 unter dem Punkt Wave die Signalform „Ramp" aus
