Falling
+Width
-Width
+Duty
-Duty
Delay1→2↑
Delay1→2↓
Hinweis: Die Ergebnisse einer automatischen Messung werden am unteren Bildrand angezeigt. Maximal
drei Ergebnisse können gleichzeitig angezeigt werden. Sollte der Platz nicht ausreichen, schiebt das
nächste neue Messergebnis die vorherigen Ergebnisse nach links aus dem Bild.

5.3.8 Cursor-Messung

Die Anzeige zeigt zwei parallele Cursors. Bewegen Sie die Cursors um eine individuelle Zeit- oder
Spannungsmessung des Signals vorzunehmen. Bevor Sie die Cursors benutzen, vergewissern Sie sich
dass der korrekte Kanal als Signalquelle eingestellt ist.

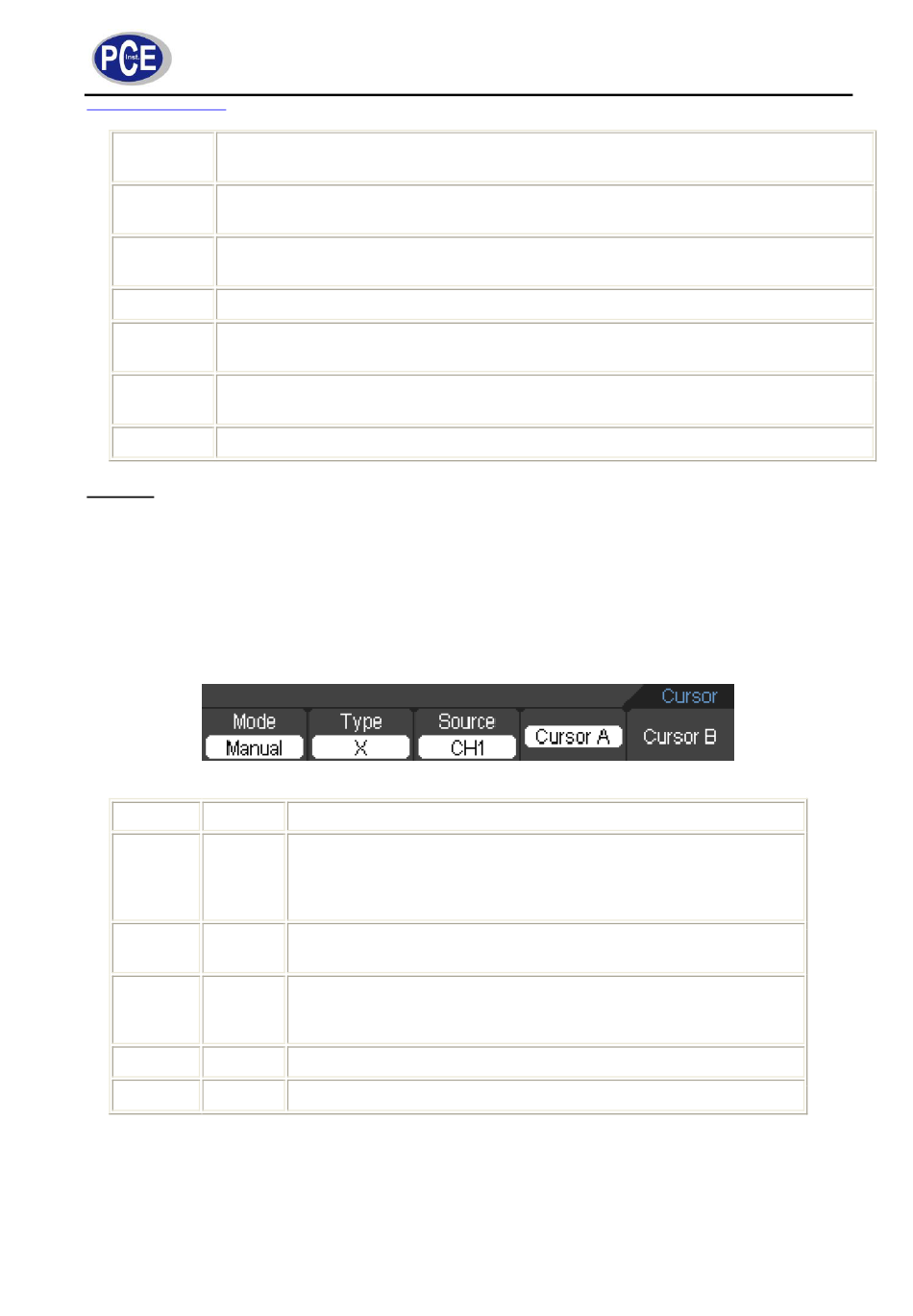

Bei Druck der CURSOR-Taste (21) erscheint das folgende Menü:
Das Cursor-Menü als Tabelle:
Menü Optionen
Manual
Track
Mode
Auto
OFF
X
Type
Y
CH1
Source CH2
MATH
Cursor A
Cursor B
Das Oszilloskop misst die Y- oder X-Koordinatenwerte der Cursors und die Differenzen zwischen den
beiden Cursors.
Um eine Cursormessung auszuführen, führen Sie bitte die folgenden Schritte durch:
1. Schalten Sie die Cursor-Messung ein (Cursor → Mode → Manual / Track / Auto).
2. Wählen Sie die Quelle des zu messenden Signals aus (Cursor → Source → CH1 / CH2 / MATH).
3. Wählend Sie den Cursortyp (vertikal/horizontal) aus (Cursor → Type → X/Y).
4. Drücken Sie F4, bzw. F5 um den Cursor A oder Cursor B auszuwählen.
BETRIEBSANLEITUNG
Spannung des statistischen Maximallevels.
Gemessen über die gesamte Signalform
Spannung des statistischen Minimallevels.
Gemessen über die gesamte Signalform
Gemessen über die gesamte Signalform
Effektivspannung über die gesamte Signalform
Positives Überschwingen = (Max – Top)/Amp x 100 %
Gemessen über die gesamte Signalform
Negatives Überschwingen (Base – Min)/Amp x 100 %
Gemessen über die gesamte Signalform
Spannung des 50%-Levels von Basis bis Spitze
Wähle manuellen Modus
Wähle Track-Modus (Verfolgung)
Ausschalten der Cursor-Messung
Anzeige als vertikale Linie um die horizontalen Parameter zu messen
Anzeige als horizontale Linie um die vertikalen Parameter zu messen
Auswahl der Messsignalquelle
Aktiviere/Deaktiviere Verstellung von Cursor A
Aktiviere/Deaktiviere Verstellung von Cursor B
37
Amp = Base - Top
Beschreibung
Wähle Auto-Modus
