2. Schließen Sie die schwarze Prüfleitung an den COM-Anschluss an
3. Schließen Sie die rote Prüfleitung an den V/Ω/C-Anschluss an
4. Verbinden Sie die Prüfleitungen mit der Diode
5. Lesen Sie den Messwert (in Volt) vom Display ab

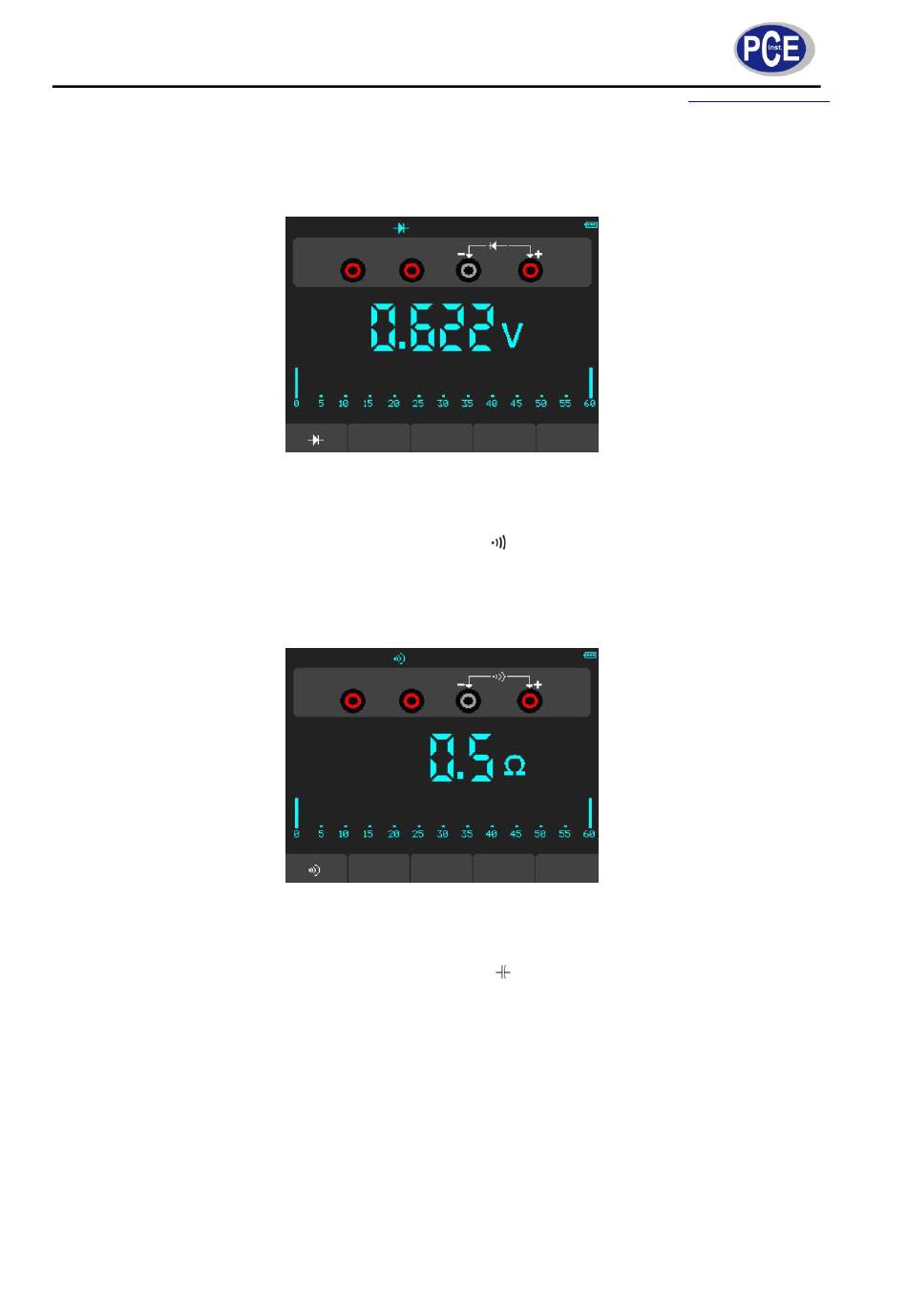

5.5.4 Durchgangsprüfung
Um den Durchgang eines Leiters zu prüfen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste mit dem Signalgebersymbol
2. Schließen Sie die schwarze Prüfleitung an den COM-Anschluss an
3. Schließen Sie die rote Prüfleitung an den V/Ω/C-Anschluss an
4. Verbinden Sie die Prüfleitungen mit den Leiterenden
5. Wenn er Widerstandswert unter 30 Ω liegt, gibt das Gerät einen Signalton aus.
5.5.5 Kapazitätsmessung
Um eine Kapazität (beispielsweise einen Kondensator) zu messen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste mit dem Kondensatorsymbol
2. Schließen Sie die schwarze Prüfleitung an den COM-Anschluss an
3. Schließen Sie die rote Prüfleitung an den V/Ω/C-Anschluss an
4. Verbinden Sie die Prüfleitungen mit dem Kondesator
5. Lesen Sie den Kapazitätswert, in μF oder nF, vom Display ab
