ΔX ist die Zeit zwischen Cursor A und Cursor B.
1/ΔX ist die Frequenz zwischen Cursor A und Cursor B.
ΔY ist die Spannung zwischen Cursor A und Cursor B.

5.3.9 Abfrage

Wenn Sie ein analoges Signal abfragen, konvertiert das Oszilloskop das analoge Signal in ein digitales
Signal. Es gibt zwei Möglichkeiten der Abfrage: Echtzeitabfrage und Equivalentabfrage. Die
Echtzeitabfrage hat drei Modi: Sample (Abtastung), Peak Detect (Spitzendetektion) und Average
(Durchschnitt). Die Abfragerate wird durch die Einstellung der Zeitbasis beeinflusst.
Drücken Sie die Taste UTILITY (20), dann F4 um das Aquire-Menü aufzurufen.
Peak: Das Oszilloskop erfasst die Maximal- und Minimalwerte des Eingangssignals jedes Abtastintervalls
und benutzt diese Werte um die Signalform darzustellen.
Sinx/x: Die Sinx/x-Funktion kann in einem Zeitbasisbereich von 50 ns ~ 5 ns benutzt werden.
5.4

Anwendungsbeispiele

5.4.1

Beispiel 1: Einfache Messung

Um ein Signal abzutasten und darzustellen, führen Sie bitte die folgenden Schritte durch:
1. Verbinden Sie die Sonde an CH1 mit der Signalquelle
2. Drücken Sie die Taste AUTO (8)
Das Oszilloskop passt vertikale, horizontale und Trigger-Steuerung automatisch so an, dass das Signal
bestmöglich angezeigt wird. Sie können die Parameter auch anschließend jedoch noch ändern, um die
Anzeige an Ihre Bedürfnisse anzupassen.

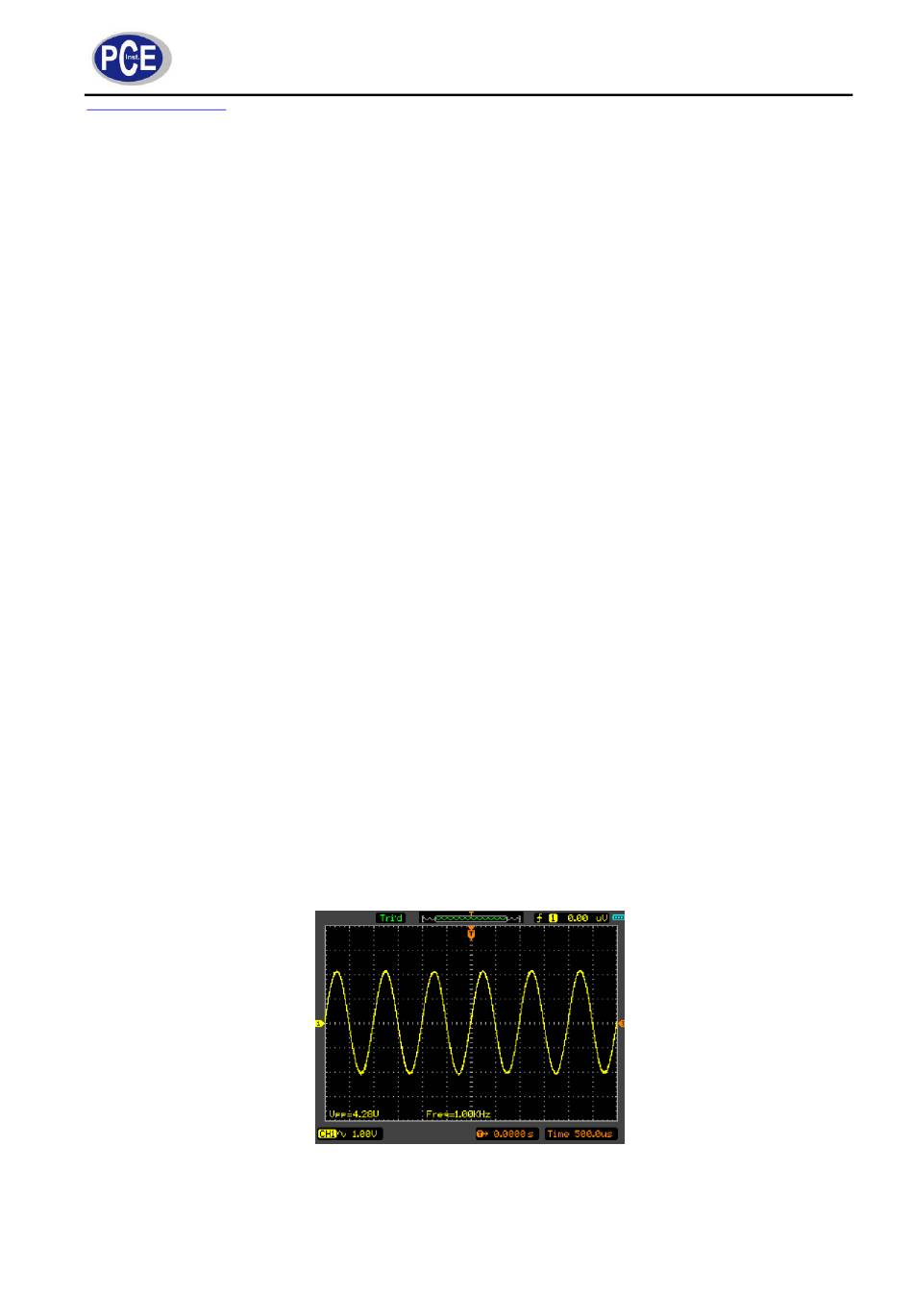

Um Frequenz und Vpp (Spannung Spitze-Spitze) zu messen, können Sie die folgenden Schritte
durchführen:
1. Drücken Sie die MEAS-Taste (19), wählen Sie als Quelle „CH1" und bei Type „Voltage
(Spannung)" aus
2. Drücken Sie F5 um auf die nächste Seite umzuschalten
3. Hier wählen Sie mit der Taste F2 „pk pk zu (Peak to peak)" aus
4. Unten links im Display wird der Vpp-Wert angezeigt
5. Drücken Sie nun erneut die MEAS-Taste (19), wählen Sie als Quelle CH1, aber bei Type diesmal
„Time (Zeit)" aus
6. Drücken Sie F5 um auf die nächste Seite umzuschalten
7. Hier wählen Sie mit der Taste F2 „Frequenz" aus
8. Unten links im Display wird der Frequenzwert angezeigt
9. Mittels der Taste F4 „Frei" löschen Sie die angezeigten Ergebnisse
5.4.2

Beispiel 2: Anwendung der X-Y-Funktion

Die Funktion dient der Analyse der Korrelation von Daten zweier Kanäle. Es wird eine Lissajous-Kurve
angezeigt, welche einen Vergleich von Frequenz, Amplitude und Phase der beiden Kurven erlaubt.
Gehen Sie in folgenden Schritten vor:
