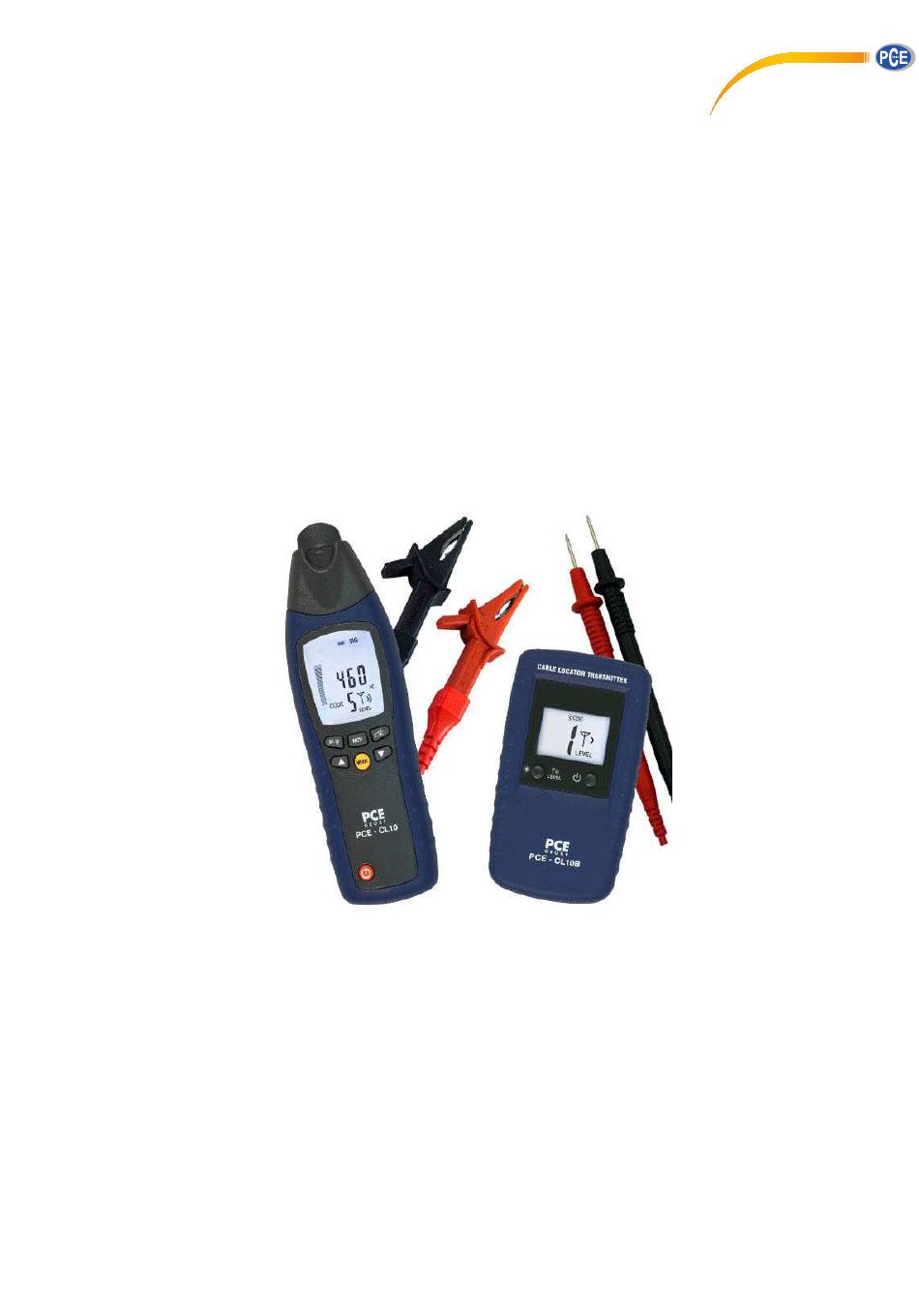

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Kabelsucher PCE-CL 10 Version 1.2 17.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Betriebsanleitung ...................... 7 Wartung und Reinigung ..................13 Batteriewechsel ........................13 Reinigung ..........................13 Entsorgung ......................13... -
Seite 3: Einleitung

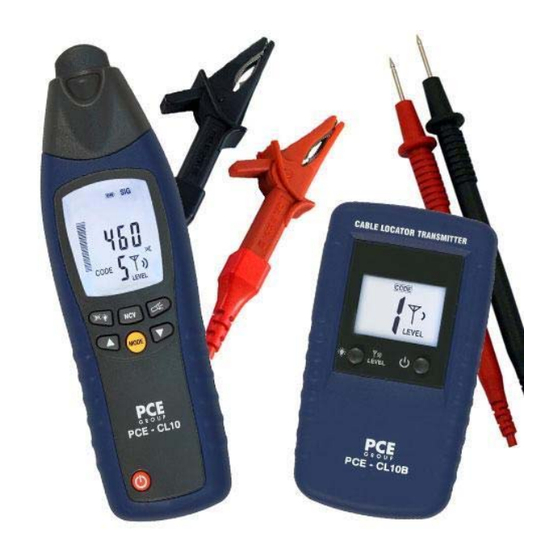

BETRIEBSANLEITUNG Einleitung Mit dem Kabelsuchgerät PCE-CL10 können sowohl spannungslose als auch spannungsführende Leitungen in Stromkreisen bis 400 V geortet werden. Das Kabelsuchgerät ist in der Lage, Kabel, Leitungen, Stromkreise, Kurzschlüsse und Erdschlüsse zu lokalisieren, Schutzrohre zu verfolgen und Koaxialkabel abzutasten. Dabei ist es nicht nötig die Spannungsversorgung zu unterbrechen oder empfindliche Elektronikteile abzuschalten. -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Signalgenerator Ausgangssignal 125 kHz Spannungsbereich 12 ... 400 V Frequenzbereich 0 ... 60 Hz Display Hintergrundbeleuchtetes LCD Externe Max. 400 V AC/DC Spannungserfassung Überspannungskategorie CAT III 300 V Verschmutzungsgrad Autom. Abschaltung Nach ca. einer Stunde Inaktivität Versorgung 9 V Blockbatterie Stromverbrauch Max. -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung Signalgenerator (1) Anschluss „+“ (2) Anschluss „Erde“ (3) Display (4) Taste für Sensitivitätseinstellung und Hintergrundbeleuchtung (5) Power-Taste um das Gerät ein- oder auszuschalten. (6) Batteriefach Signalgenerator-Display a. Übertragungscode (1, 2, 3, 4, 5, 6, 7) b. Warnung vor externer Spannung c. -
Seite 7: Betriebsanleitung
BETRIEBSANLEITUNG Automatischer Modus Wenn der automatische Modus gewählt wurde, erscheint das Symbol „SIG“ im Display. Manueller Modus (Drücken Sie die Mode-Taste) Wenn der manuelle Modus gewählt wurde, erscheint das Symbol „SENSE“ im Display. AC NCV-Detektionsmodus Bei Betätigung der NCV-Taste wird der Modus zur berührungslosen Spannungsdetektion aktiviert. Betriebsanleitung Funktionsprinzip Das Kabelsuchgerät besteht aus einem Signalgenerator und... -
Seite 8: Orten Von Unterbrechungen In Kunststoffummantelten Kabeln (Einpolige Anwendung)
BETRIEBSANLEITUNG Der Erdungsanschluss muss an eine ausreichende Erdung angeschlossen werden. Ein typisches Beispiel ist eine geerdete Steckdose. Die Suchtiefe beläuft sich auf 0 ... 2 Meter. Hinweis: Die Suchtiefe hängt von Material und Anwendungsfall ab. Zweipolige Anwendung in geschlossenen Stromkreisen Wenn Kurzschlüsse gesucht oder Leitungen sortiert werden sollen, kann dies bei spannungsführenden oder auch spannungslosen Kreisen durchgeführt werden. -
Seite 9: Ortung Von Engstellen In Kabelkanälen (Einpolige Anwendung)
BETRIEBSANLEITUNG Wenn Sie eine Leitungsunterbrechung unter Verwendung von nur einem Signalgenerator, welcher in ein Ende des Leiters einspeist, orten möchten, kann es passieren dass die Stelle der Unterbrechung nicht präzise bestimmt werden kann. Grund können schlechte Bedingungen aufgrund von Feldstörungen sein. - Seite 10 BETRIEBSANLEITUNG Hinweis: Wenn die Engstelle/der Knoten aus nicht leitendem Material besteht (z.B. Kunststoff), empfehlen wir ein Kupferkabel (ca. 1,5 mm²) bis zur Engstelle einzuführen. Optimaler Betriebsmodus: Manueller Modus, minimale Sensitivität. Suchtiefe max. zwei Meter. Ortung von Sicherungen (dualpolige Anwendung) Warnung: Wenn der Anschluss an einen aktiven Stromkreis vorgenommen wird, müssen die entsprechenden Sicherheitsvorkehrungen befolgt werden.
- Seite 11 BETRIEBSANLEITUNG Verbinden Sie einen Anschluss des Signalgenerators mit Erde. Der zweite Anschluss wird mir der zu verfolgenden Leitung verbunden. Nun kann die Versorgungsleitung verfolgt werden. Optimale Einstellung: Manueller Modus, minimale Sensitivität. Suchtiefe max. 2 Meter. Ermitteln der Richtung von Wasser- und Heizungsleitungen (einpolige Anwendung) Wenn der Verlauf von bereits installierten Wasser- und Heizungsleitungen bestimmt werden soll müssen diese Leitungen...
- Seite 12 BETRIEBSANLEITUNG Der Anschluss wird wie in der Abbildung gezeigt vorgenommen. Vergewissern Sie sich dass der Abstand zwischen der Verbindung zur Erdung und dem zu ortenden Leiter groß genug ist. Wenn der Abstand zu gering ist kann das Signal keinem Leiter eindeutig zugeordnet werden. Die Suchtiefe beträgt max.
-
Seite 13: Einstellung Des Codes (Signalgenerator)
BETRIEBSANLEITUNG Wenn Sie Kabel der Hausversorgung auf Unterbrechungen überprüfen, vergewissern Sie sich dass beide Leiter einmal mit der Phase verbunden sind. (Stecker um 180° drehen). Einstellung des Codes (Signalgenerator) Vergewissern Sie sich dass das Gerät ausgeschaltet ist bevor Sie den Code einstellen. ...
