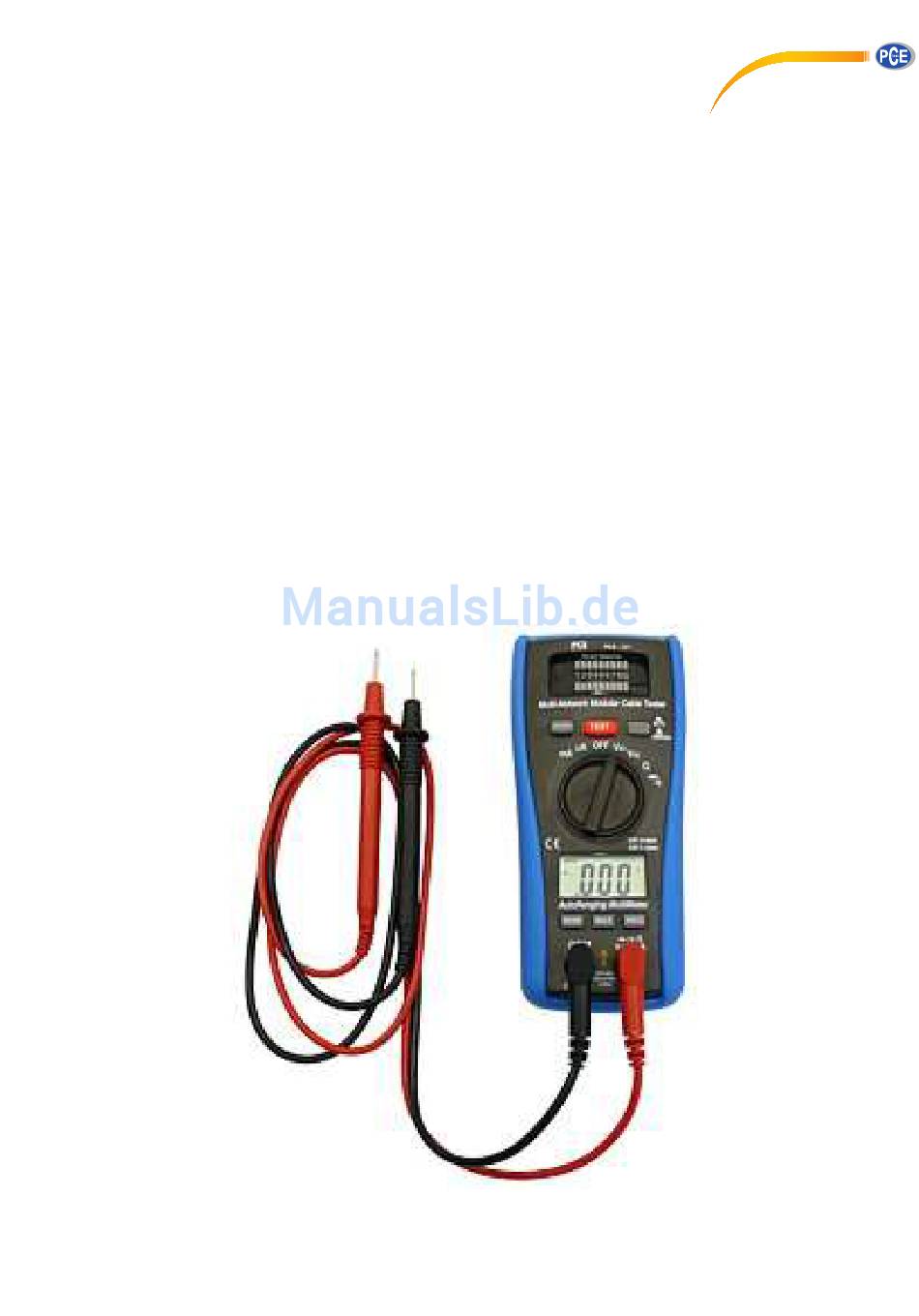

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Leitungssucher PCE-LT1 Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1. Einführung ..........................4 2. Eigenschaften ........................4 2.1. Sicherheitssymbole ......................5 3. Technische Daten ........................5 3.1. Maximal zulässige Eingangswerte..................5 3.2. LAN-Tester ........................6 3.3. Gleichspannung ......................... 7 3.4. Wechselspannung ....................... 7 3.5. Gleichstrom ........................7 3.6. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 89/336/EWG (elektromagnetische Kompatibilität) und 73/23/EWG (Niederspannung) entsprechend der Festlegung im Nachtrag 93/68/EWG (CE-Zeichen). Überspannungs-kategorie III 1000V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte Schalter, Sicherungsautomaten, Steckdosen oder Schütze CAT IV: Geräte und Einrichtungen, welche z.B. -
Seite 4: Einführung
- Messungen von Spannungen über 35V DC oder 25V AC nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Bei höheren Spannungen können besonders gefährliche Stromschläge auftreten. - Das Multimeter ist ausschließlich für Innenanwendungen geeignet. - Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. -
Seite 5: Sicherheitssymbole
2.1. Sicherheitssymbole Gefährlich hohe Spannung zwischen den Eingängen. Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren. ACHTUNG! Entsprechende Abschnitte in derBedienungsanleitung beachten! Max. zulässige Spannungsdifferenz von 600 V zwischen COM- und V/mA/Ω- Eingang und Erde aus Sicherheitsgründen nicht überschreiten. Doppelt isoliert (Schutzklasse II) CAT II Überspannungskategorie II 3. -
Seite 6: Lan-Tester
3.2. LAN-Tester 1) Remote-Abschluss mit LED-Anzeigen für empfangene Prüfspannung 2) Eingangsbuchse RJ-45 3) LAN-Verbindung der zu messenden Netzwerkleitung (RJ-45; RJ-11; 10BASE-T; 10BASE-2 usw.) 4) Eingangsbuchse RJ-45 5) Eingangsbuchse RJ-45 6) LED-Anzeige für Prüfspannungsquelle (Eingangsbuchse 4) und LED-Anzeige für empfangene Prüfspannungen (Eingangsbuchse 5) 7) Taste –TEST für automatische Prüfungsfolge 8) Ein/Aus-Taste für LAN-Tester 9) Umschalttaste Auto/Manual zur Umschaltung auf... -
Seite 7: Gleichspannung
3.3. Gleichspannung Überlastschutz: 600 V DC oder ACeff in allen Bereichen Eingangswiderstand: 7,5 MΩ 3.4. Wechselspannung Frequenzbereich: 50/60 Hz Überlastschutz: 600 V DC oder ACeff in allen Bereichen Anzeige: Durchschnitt (Effektivwert oder Sinuswelle) Eingangswiderstand: 7,5 MΩ 3.5. Gleichstrom Überlastschutz: 200 mA/250 V-Sicherung max. -
Seite 8: Wechselstrom
3.6. Wechselstrom Frequenzbereich: 50/60 Hz Überlastschutz: 200 mA/250 V-Sicherung Max. Eingangsstrom: 200 mA 3.7. Widerstand Leerlaufspannung: unter 2,8 V Überlastschutz: 600 V AC/DC 3.8. Diodentest 3.9 Durchgangstest Summer ertönt bei einem gemessenen Widerstand von < 150 Ω. -
Seite 9: Allgemeine Daten
4. Allgemeine Daten Anzeige 13 mm LCD-Anzeige, 3 ½-stellig (max. Anzeige 1999) mit automatischer Polaritätsanzeige) Überlaufanzeige "OL" allein im Display max. zulässige Spannung zwischen V/Ω und Masse 600 V max. Messfolge ca. 2-3 mal pro Sekunde Temp. für angegebene Genauigkeit 23° C ± 5° C Betriebstemperaturbereich 0° C...40° C (32° F...104°... -
Seite 10: Gleichstrommessungen Dc A
ACHTUNG! 1. Vorsicht! Legen Sie nicht mehr als 600 Veff an den Eingang. Eine Anzeige bei höheren Spannungen ist möglich, aber das Instrument kann dabei zerstört werden. 2. Gehen Sie äußerst vorsichtig vor beim Messen hoher Spannungen, um Berührungen mit Hochspannung zu vermeiden. 5.4. -
Seite 11: Durchgangsprüffunktion
3. Legen Sie die Prüfleitungen an den zu messenden Widerstand. Es wird empfohlen eine Seite des Widerstandes von der Schaltung zu trennen, um Interferenzen zu vermeiden. 4. Lesen Sie den Messwert in der LCD-Anzeige ab. ACHTUNG! 1. Ist der Wert des gemessenen Widerstandes größer als der gewählte Messbereich, wird Überlauf angezeigt ("OL"). -
Seite 12: Abschaltautomatik
5.10. Abschaltautomatik Das Gerät schaltet sich nach 15 Minuten automatisch ab. 5.11. HOLD – Taste Die Messwerthaltefunktion erlaubt es Ihnen einen Messwert in der LCD-Anzeige, für spätere Auswertungen, einzufrieren. 1. Drücken Sie die „HOLD“ - Taste um den momentan gemessenen Wert einzufrieren. Das HOLD - Symbol wird in der LCD-Anzeige angezeigt. -
Seite 13: Bedienung Des Multi-Kabeltesters Für Netzwerkabel
