REFERENZMATERIAL
ANGABEN ZU DEN SCAN-MUSTERN

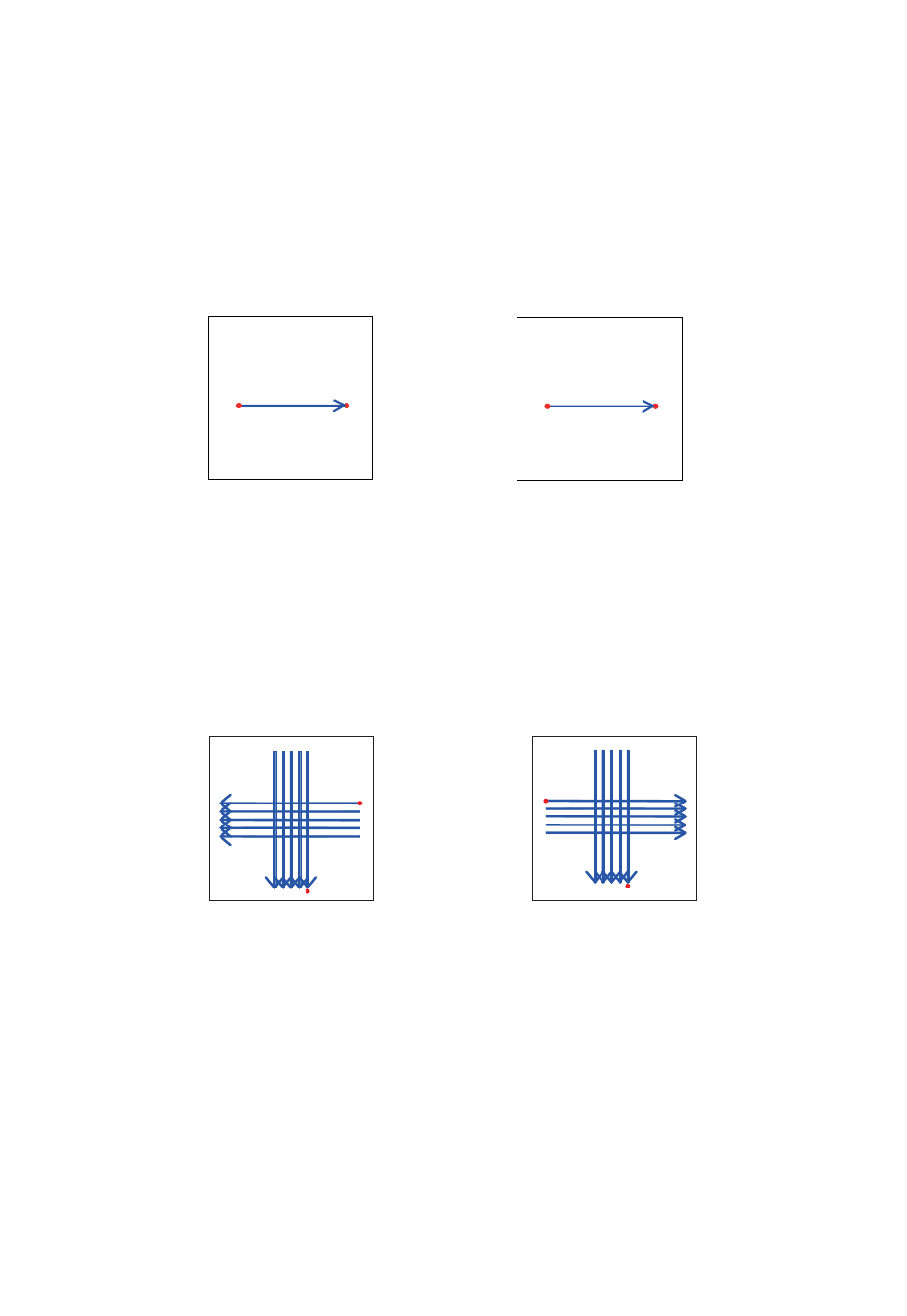

Linien-Scan
Fahren Sie im Scan-Bereich über die Linie (in folgender Abbildung die blaue Linie), die die
Koordinaten der vorgegebenen Start- und Stopp-Punkte mit der von der jeweiligen Auflösung
bestimmten Schrittlänge verbindet. Seien Sie sicher, sich vom Startpunkt bis zum Stopppunkt zu
bewegen.
T
5-Linien-Kreuz-Scan
Fahren Sie im Scan-Bereich über die fünf Kreuzlinien (in folgender Abbildung die blauen Linien), die
mit der von der jeweiligen Auflösung bestimmten Schrittlänge durch den Mittelpunkt kreuzen. Für die
Abstände zwischen den fünf Linien können Sie zwischen den Stufen 0,15mm, 0,20mm, 0,25mm,
0,30mm und 0,35mm wählen. Seien Sie sicher, sich vom Startpunkt bis zum Stopppunkt zu bewegen.
T
Rechtes Auge
S
Start-
End-
punkt
punkt
N
I
Rechtes Auge
S
6 7 8 9 10
Start-
punkt
1
2
N
3
4
5
End-
punkt
I
Linkes Auge
S
Start-
End-
punkt
punkt
N
I
Linkes Auge
S
6 7 8 9 10
Start-
punkt
1
2
N
3
4
5
End-
punkt
I
S : oben
I : unten
T : zur Wange
N : zur Nase
T
T
121
