Einstellbereich der Scan-Position (blau)
Zeigt den Bereich von "Scan-Breite x Scan-Breite" um den Fokussierpunkt auf dem
Augenhintergrund herum an.
Im Bereich "Scan-Breite x Scan-Breite" ist es einfach, ausreichende Datenfülle für Tomogramme
zu erhalten.
Scannierbarer Bereich (rot)
Wird nur in den Scan-Mustern "5-Linien-Kreuz" und "Radial" angezeigt. Dieser Bereich zeigt den
Augenhintergrundbereich von 12,0x12,0 mm. Das ist der Grenzbereich für Tomographien mit
diesem Gerät. Überschreitet ein Tomogramm den durch die blaue Linie markierten Bereich von
6x6 mm, reicht die Ausgabeempfindlichkeit eventuell wegen Abdeckung der Fotografie durch die
Pupille oder andere Hindernisse nicht mehr aus.
Feineinstelltasten (auf/ab/rechts/links)
Mit jeder Betätigung dieser Tasten bewegt sich die Scan-Position um ca. 0,03 mm (auf dem
Fundus) in die jeweilige Pfeilrichtung.
Drehtasten (im und entgegen dem Uhrzeigersinn)
Anzeige nur im Modus Linie/5-Linien-Kreuz Mit jeder Betätigung dieser Tasten dreht sich die
Scan-Position um ca. 1° in die jeweilige Pfeilrichtung.
RESET-Taste
Mit dieser Taste werden die mit den Feinenstellungs- und Rotationstasten durchgeführten
Änderungen verworfen. Die Anfangsposition wird wieder aufgerufen.

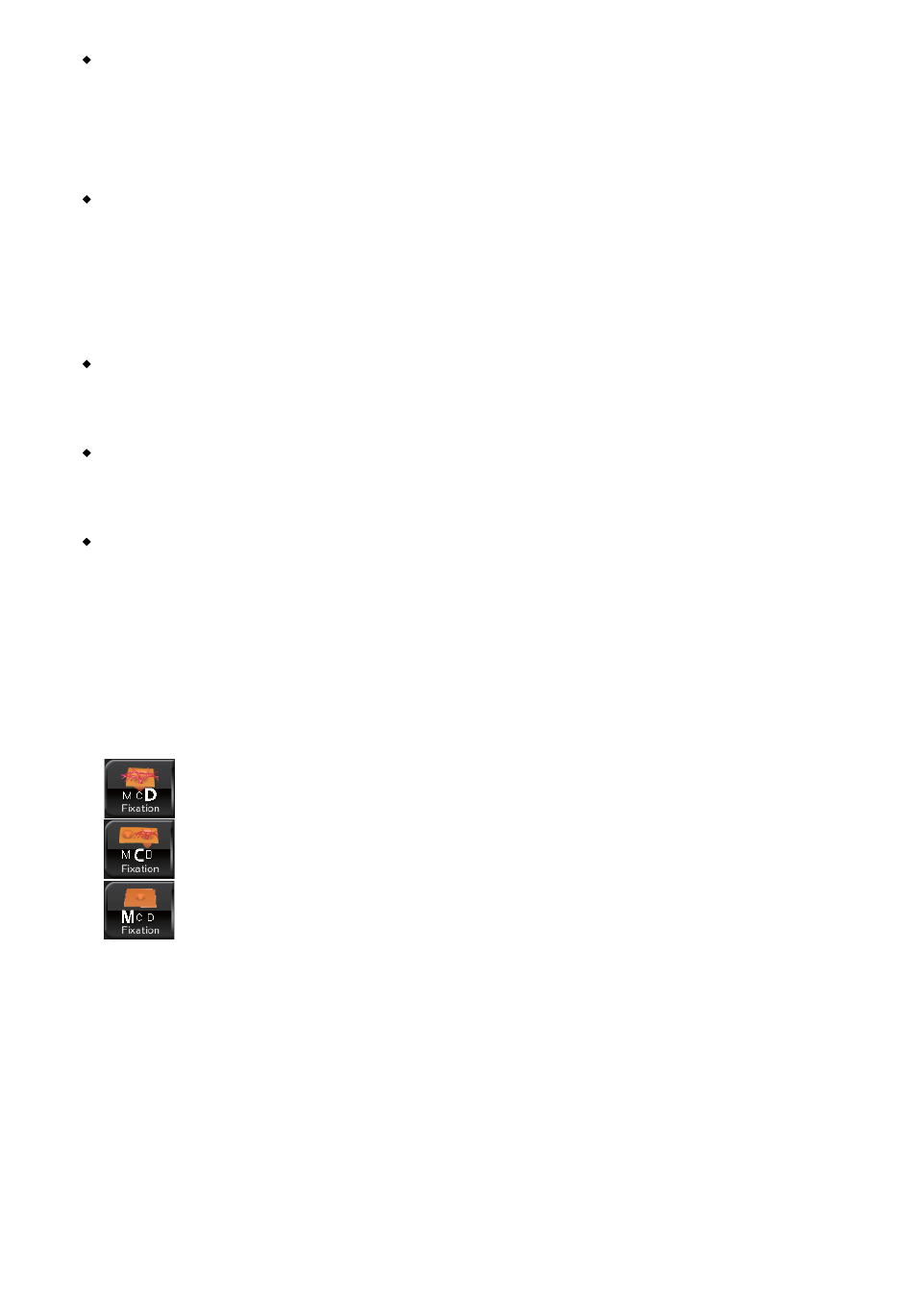

• Wahlschalter für die Position des internen Fixationsziels
Nach Auswahl des Aufnahmesymbols für den Augenhintergrund wird die Position des internen
Fixationsziels (entweder "D", "C" oder "M") der Einstellung entsprechend angezeigt. Jede
Betätigung dieser Taste ändert die Stellung des Fixationsziels zyklisch zwischen "D", "C" und "M".
Im Breit-Scan ist "Wide" fest eingestellt.
D (Papille):
Die Papille wird zum Zentrum des Bildschirms.
C (Zentrum):
Die Mittellage zwischen Makula und Papille wird zum Zentrum des Bildschirms.
M (Makula):
Der Gelbe Punkt wird zum Zentrum des Bildschirms.
• Wahltaste für die interne Fixationsform
Zeigt die ausgewählte Form des internen Fixationsziels an. Diese Form können Sie durch
mehrmaliges Betätigen dieser Taste aus folgenden fünf Möglichkeiten auswählen.
• 1 Punkt / 4-Punkt rechteckig / 4-Punkt Rhombus / × / Kreuz
