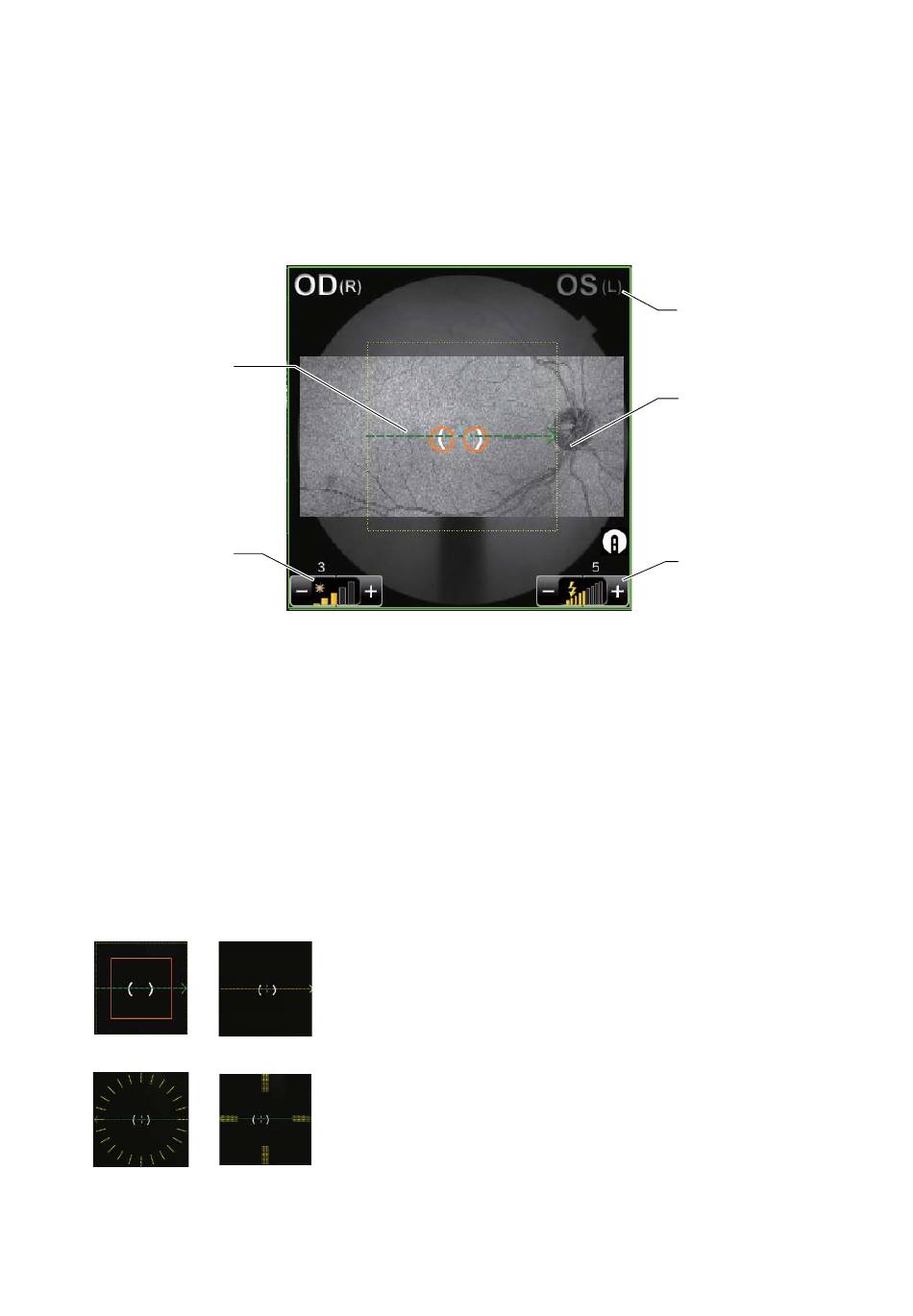

Echtzeitbildbereich des Augenhintergrunds bzw. des vorderen Segments
Dieser Bereich zeigt das Echtzeitbild des Augenhintergrunds an, ob es sich um das rechte oder linke
Auge handelt, die Beleuchtungsstärke, sowie als Strichlinien die graphische Darstellung des mit dem
Aufnahmesymbol ausgewählten Scan-Musters. Sie können die auf die gewählte Stufe eingestellt
Beleuchtung am Touch Display ein- und ausschalten. Im Scan-Positions-Einstellmodus wird die
Strichlinie der Scan-Musteranzeige zu einer durchgehenden Linie. Die Tasten zur Einstellung des
Scan-Positions-Einstellbereichs sowie zur Feineinstellung erscheinen. Die Scan-Position können Sie
mit dem Touch Screen einstellen.
Scan-Muster-Anzeige
(grün und gelb)
* Strichlinie
Beleuchtungs-
stufe
• Echtzeitbild:
Stellt das Augenhintergrundbild dar.
• Scan-Muster-Anzeige (grün und gelb):
Zeigt das mit dem jeweiligen Aufnahmesymbol ausgewählte graphische Bild des Scan-Musters. Die
grüne Linie zeigt die Scan-Position und der Pfeil die Scannierrichtung. (Die Pfeilrichtung für das
rechte Auge wird für das linke Auge umgekehrt.)
Die gelbe Linie wird für alle Scan-Muster außer "Linie" angezeigt. Für "3D" zeigt die gelbe Linie den
Scan-Bereich. Bei den anderen Scan-Mustern zeigt sie die Scan-Position als Zusatz zu der von der
grünen Linie markierten Position. Wird der Scan nur einmal durchgeführt, geschieht dies über die
von der grünen und gelben Linie markierten Positionen.
Die Längen und Stärken der Linien hängen vom Einstellwert der Scan-Größe ab.
3D (H)
Radial
5-Linien-Kreuz
• Anzeige rechtes/linkes Auge
20
KOMPONENTEN
Linie
Anzeige rechtes/
linkes Auge
Echtzeitbild
Blitzintensitäts-Stufe
