2.1.4.4
Anschluß der digitalen Eingänge
Das folgende Bild zeigt die Anordnung der 24 digitalen Eingänge.

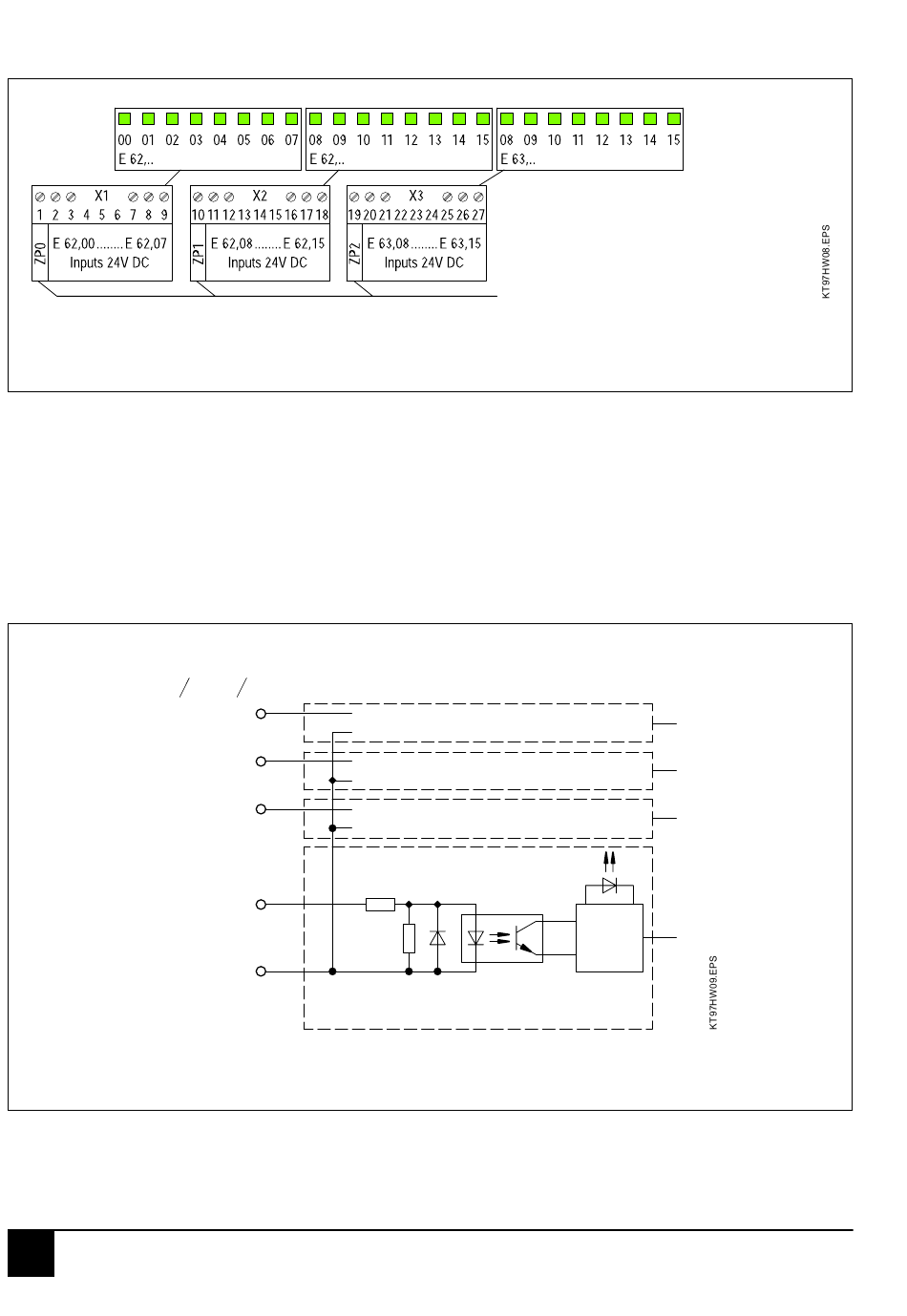

Bild 2.1-8: Anordnung der 24 digitalen Eingänge
Eigenschaften:
– Die 24 digitalen Eingänge sind in drei Gruppen zu je
8 Eingängen angeordnet.
– Die drei Gruppen E 62,00...E 62,07, E 62,08...E 62,15
und E 63,08...E 63,15 sind voneinander potentialge-
trennt.
– Im folgenden wird am Beispiel der ersten Gruppe die Schaltungsanordnung der digitalen Eingänge gezeigt.
Digitaler Eingang Klemmen-Nr.
E 62,07
E 62,06
E 62,05
.
.
.
E 62,00
ZP0
Bild 2.1-9: Schaltungsanordnung der digitalen Eingänge am Beispiel der ersten Gruppe
2
07 KT 97 / Elektrischer Anschluß
09
08
07
02
01
Klemmen
Bezeichner
Bezugspotentiale ZP0, ZP1 und ZP2
– Die Eingänge arbeiten mit 24V–Signalen in positiver
Logik (1 = +24 V).
– Die Verzögerung der Eingangssignale ist auf 7 ms
(Standard) oder 1 ms konfigurierbar (siehe "System-
technik).
Signalauf-
bereitung
2.1-10
Hardware
grüne Leuchtdioden
Bezeichner
