LED
3
2
L+
M
PE
Schaltschrank-
steckdose

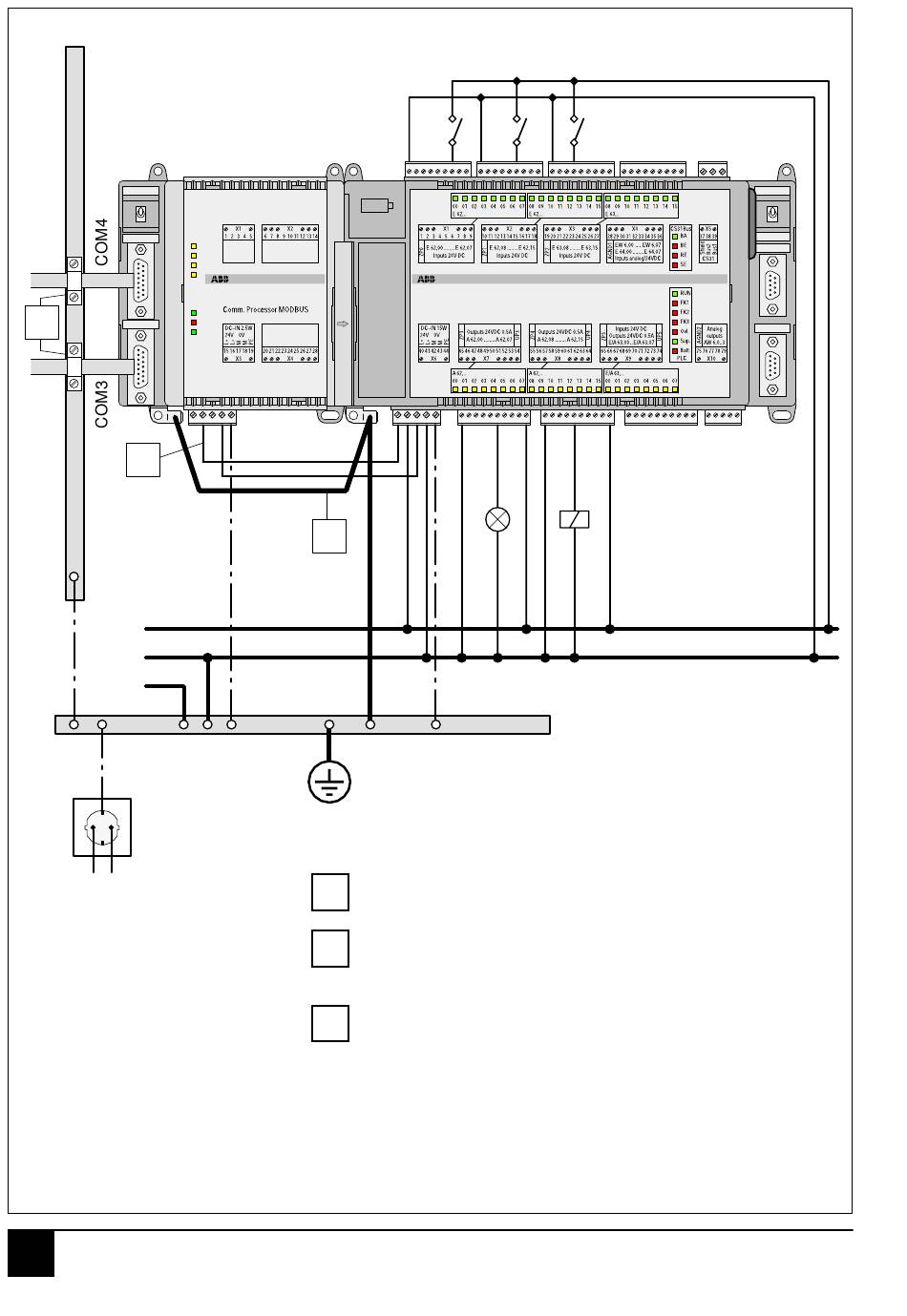

Bild 7.3-3:
Anwendungsbeispiel:
Kommunikationsprozessor 07 KP 93 R1161 an der Zentraleinheit 07 KT 97
2
07 KP 93 R1161
1
Do not
Do not connect
2
connect
3
4
07 KP 93
Advant Controller 31
RUN
ERR
Supp.
Do not connect
1
1
2
3
Advant Controller 31
Basic Unit
+
Schaltschrankerde
Erdungsverbindung:
mitgelieferte Teile verwenden (siehe Bild 7.3-6)
Spannungsversorgung:
kurze, direkte Verbindung zwischen den Geräten,
Leitungen 15 cm, 2,5 mm
Kabelschirme:
bei fester Verdrahtung am Schaltschrankeintritt über
Schellen erden und Schirm im Stecker nicht auflegen,
sonst Kabelschirm im Stecker auf PGND legen
7.3-4
Hardware
07 KT 97
Ausgangs-
lasten
24 V DC
2
(siehe Bild 7.3-6)
Advant Controller 31 / Stand: 10.99
