4.12 Digitales Eingabemodul 07 DI 93-I
16 Eingabe-Kanäle 24 V DC
Schutzart IP67, CS31-Systembusanschluß potentialgetrennt
3
8
3
Bild 4.12-1: Digitales Eingabemodul 07 DI 93-I
Inhalt
Verwendungszweck ............................................... 4.12-1
Anzeigen und Anschlüsse am Gerätegehäuse ...... 4.12-1
Elektrischer Anschluß ........................................... 4.12-1
Äußere Abmessungen ........................................... 4.12-3
Adressierung ......................................................... 4.12-4
E/A-Konfiguration ..................................................4.12-4
Verhalten bei Normalbetrieb ................................... 4.12-4
Diagnose und Anzeigen ......................................... 4.12-5
Technische Daten ..................................................4.12-6
Verwendungszweck
Das digitale Eingabemodul 07 DI 93-I wird als Vor-Ort-Mo-
dul am CS31-Systembus eingesetzt. Es enthält 16 Einga-
bekanäle mit folgenden Eigenschaften:
•
Gehäuse und Anschlußtechnik nach Schutzart IP67
•
Die CS31-Busverbindung wird von Modul zu Modul
durchgeschleift (je eine PG9-Kabeleinführung als
Eingang und Ausgang).
•
Die Eingänge sind paarweise über Steckverbindung
lösbar.
•
Die Eingänge
• erlauben den Anschluß von zweipoligen und
dreipoligen Gebern (Kontaktschalter, Initiatoren
usw.)
• stellen für den Geber eine kurzschluß- und über-
lastfeste Versorgungsspannung zur Verfügung,
die mit max. 50 mA je Kanal belastbar ist
• haben einen Signalnennstrom von ca. 8 mA
Advant Controller 31 / Stand: 09.99
6
6
2
1
Hardware
4.12-1
4
Das Modul wird mit Schrauben befestigt.
Der Systembusanschluß ist vom übrigen Gerät potential-
getrennt.
Das Modul verfügt über Diagnosefunktionen.
Anzeigen und Anschlüsse
am Gerätegehäuse
16 gelbe LEDs zur Anzeige des Signalzustandes
1
an den Eingängen
LEDs „Bus Error", „Input Overload", „Supply Bus"
2
und „Supply I/O" zur Meldung von Fehlern und
Betriebszuständen
CS31-Busanschluß
3
8 Anschlußstecker für 16 Eingänge
4
Spannungsversorgung mit 24 V DC
6
Bezeichnungsschilder
7
Befestigungslöcher
8
Elektrischer Anschluß
Die folgenden Seiten zeigen alle für den elektrischen An-
schluß notwendigen Einzelheiten.
07 DI 93-I
7

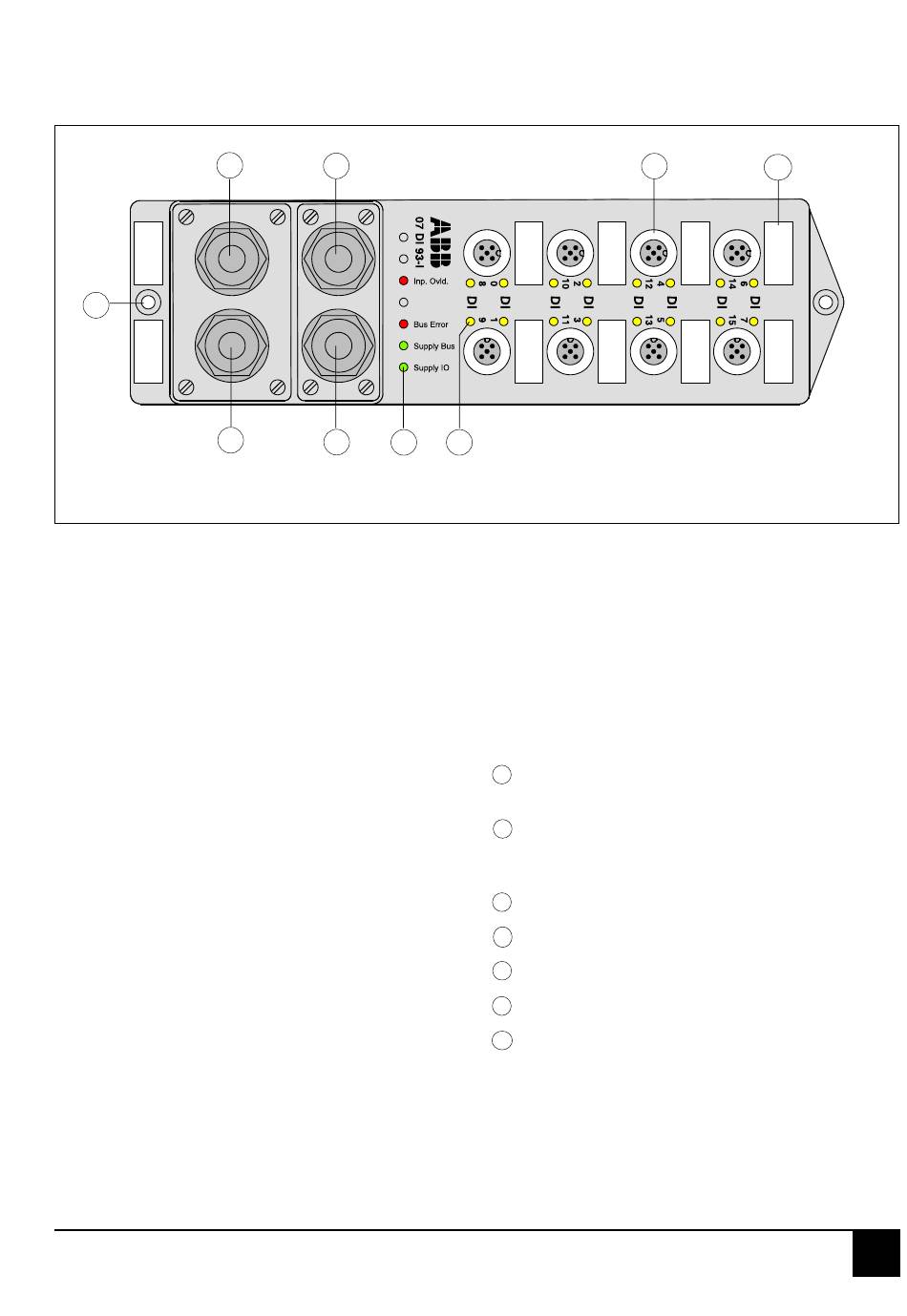

Frontansicht
