Schirm
Schirm
BUS1
BUS2
Schirm
BUS1
BUS2
Schirm
Schirm
CS31-
Bus-
Anschluß
rot
Input Overload
rot
Bus Error
grün
Supply Bus
grün
Supply IO
Meldung von Fehlern
und Betriebszuständen

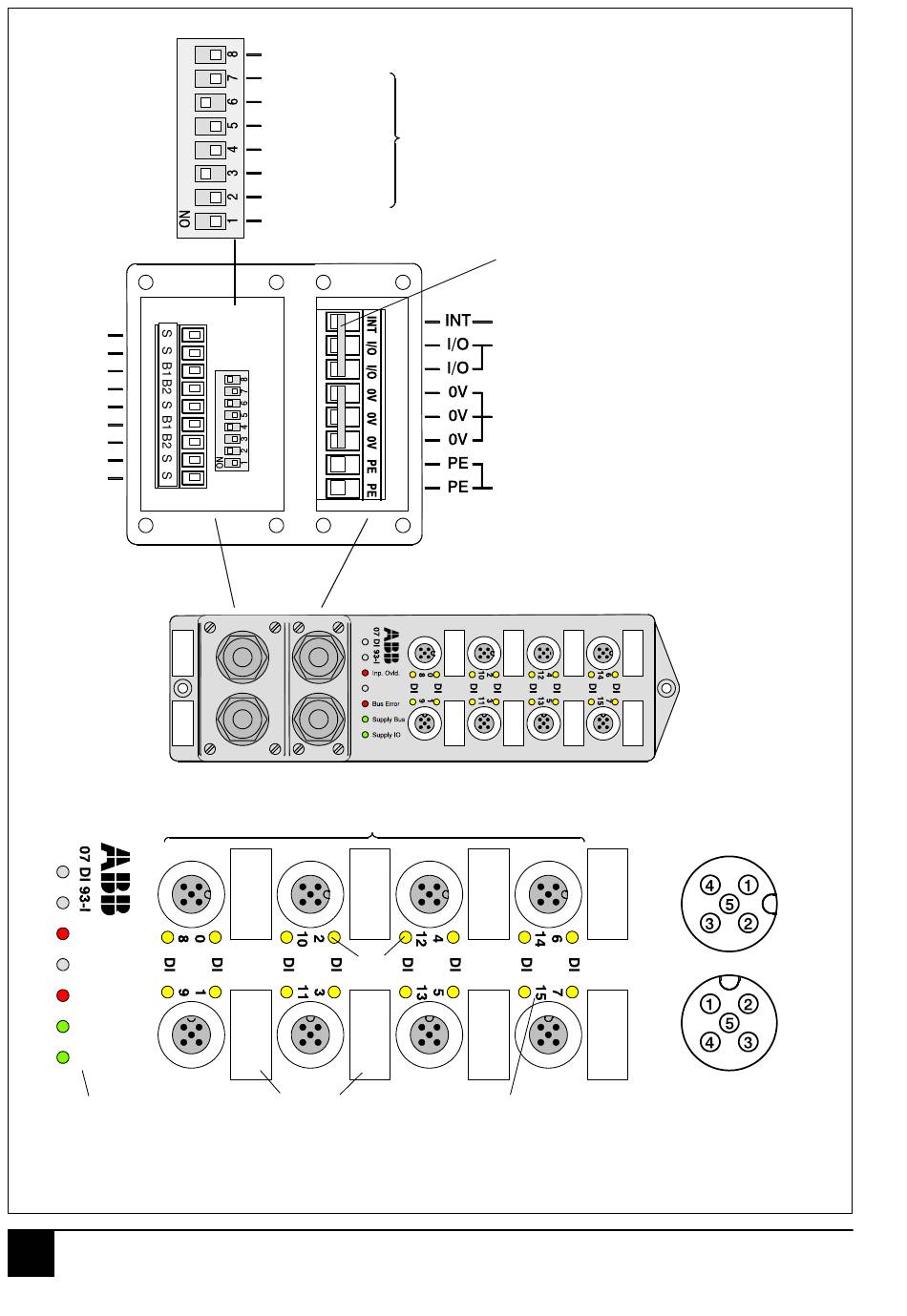

Bild 4.12-2:
Angaben zum elektrischen Anschluß des Eingabemoduls 07 DI 93-I
2
Dieser Schalter muß bei die-
sem Modul auf OFF stehen
Bitwertigkeit 1
Bitwertigkeit 2
Bitwertigkeit 4
Bitwertigkeit 8
Bitwertigkeit 16
Bitwertigkeit 32
nicht benutzt
CS31-
Modul-
Adresse
16 Eingänge DI
(Kanal-Nummern 0 bis 15)
gelb
Bezeichnungsschilder
07 DI 93-I
Einstellung der Modul-
adresse
Die Moduladresse ergibt sich
Modul-
aus der Summe der Wertig-
Adresse;
keiten der Schalter, die in
Wertigkeit
Stellung ON stehen.
der Bits
Beispiel: Schalter 3 und 6 ON
Moduladresse: 16 + 2 = 18
Einlegebrücke für Spannungsversorgung
Spannungsversorgung 24 V DC Buslogik
Spannungsversorgung 24 V DC für Eingänge
Bezugspotential für Spannungsversorgung.
Einlegebrücke schaltet 3 Klemmen parallel.
Sie soll nicht entfernt werden.
Schutzleiter
Anschluß der Versorgungsspannung 24 V DC:
Sollen Buslogik und Eingänge aus separaten
Spannungsquellen versorgt werden, so ist die
Einlegebrücke zu kürzen, damit sie nur noch die
beiden Klemmen I/O überbrückt
Kanal-Nummern
4.12-2
Hardware
Frontansicht
Belegung der Eingänge
siehe nächste Seite
Advant Controller 31 / Stand: 09.99
