CS31-Systembus
Potential-
trennung
Innen-
schaltung
ICSO 08 Y1
24 V DC
+
–
Versorgungs-
spannung
+24 V DC
Achtung: Die Versorgungs-
spannung muß in das Er-
dungskonzept der Steuerung
einbezogen werden (z. B.
Erdung des Minuspols).
Adressierung und
E/A-Konfiguration am
DIL-Schalter einstellen
Bild 4.5-2:

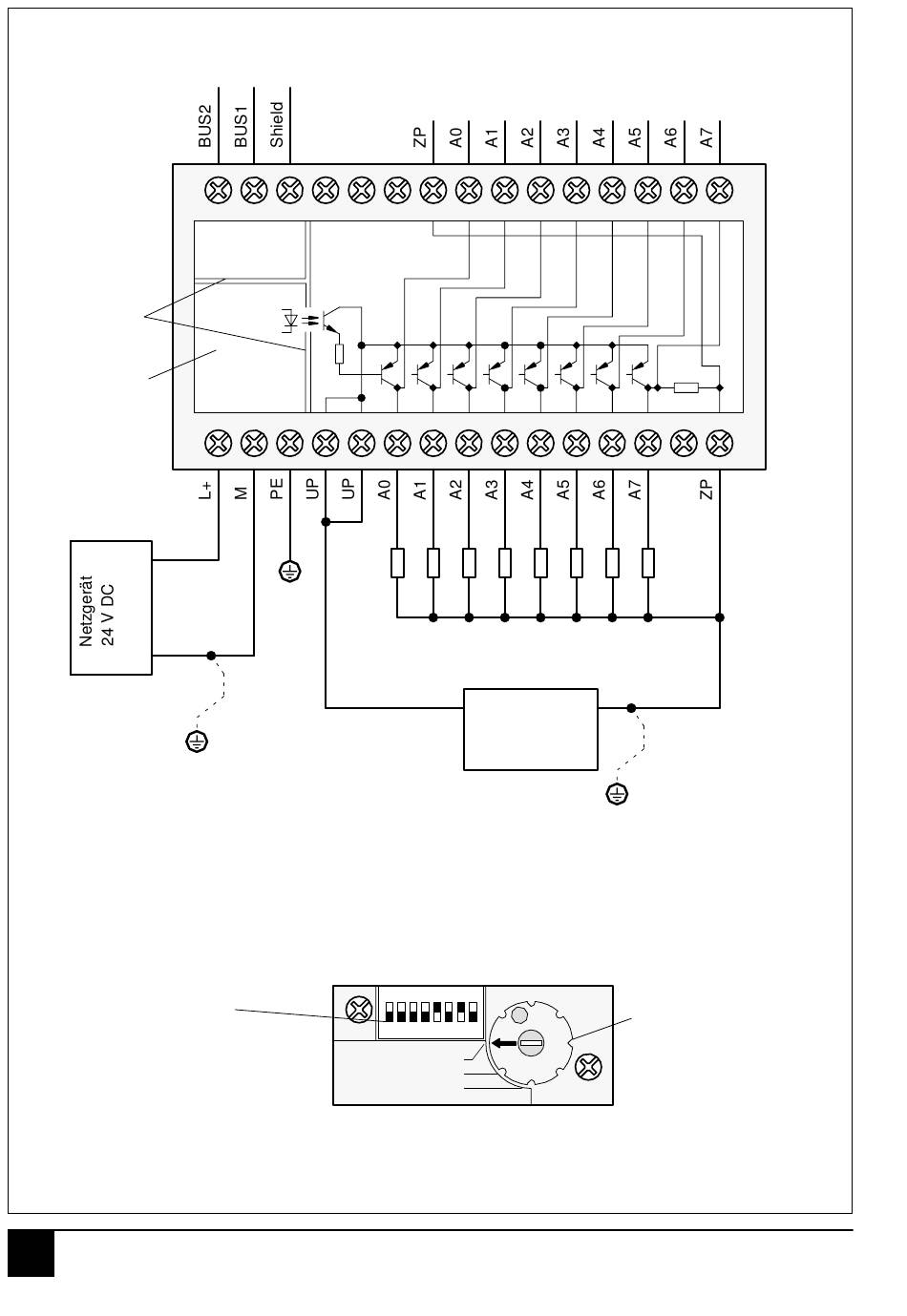

Elektrischer Anschluß des digitalen Ausgabemoduls ICSO 08 Y1,
Versorgungsspannung 24 V DC
2
ICSO 08 Y1
1
2
3
4
5
CS31-Bus-
Ausgangsschaltung
anschluß
ICSO 08 Y1
24 V DC
Anschluß
16
17
18
19
20
Prozeß-
spannung
+24 V DC
Achtung: Die Prozeßspannung muß zeitlich vor oder gleichzei-
tig mit der Versorgungsspannung eingeschaltet werden.
Die Prozeßspannung muß in das Erdungskonzept der Steuerung
einbezogen werden (z. B. Erdung des Minuspols).
Da der Summenstrom der Ausgänge bis zu 8 A annehmen kann, ist
es notwendig, die Prozeßspannung UP doppelt aufzulegen (Klem-
men 19 und 20).
ON
Der Anschluß der 8 Ausgänge kann gleichwertig
über die Klemmen 8...15 erfolgen.
6
7
8
9
10
21
22
23
24
25
+
24 V DC
1
2
3
4
5
6
7
8
24
VDC
115
VAC
230
VAC
4.5-2
Hardware
11
12
13
14
15
26
27
28
29
30
Lasten
24 V
–
Bezugspotential 0 V
Spannungsversorgung
über die mechanische
Codierung einstellen
