28
+
–
24 V DC

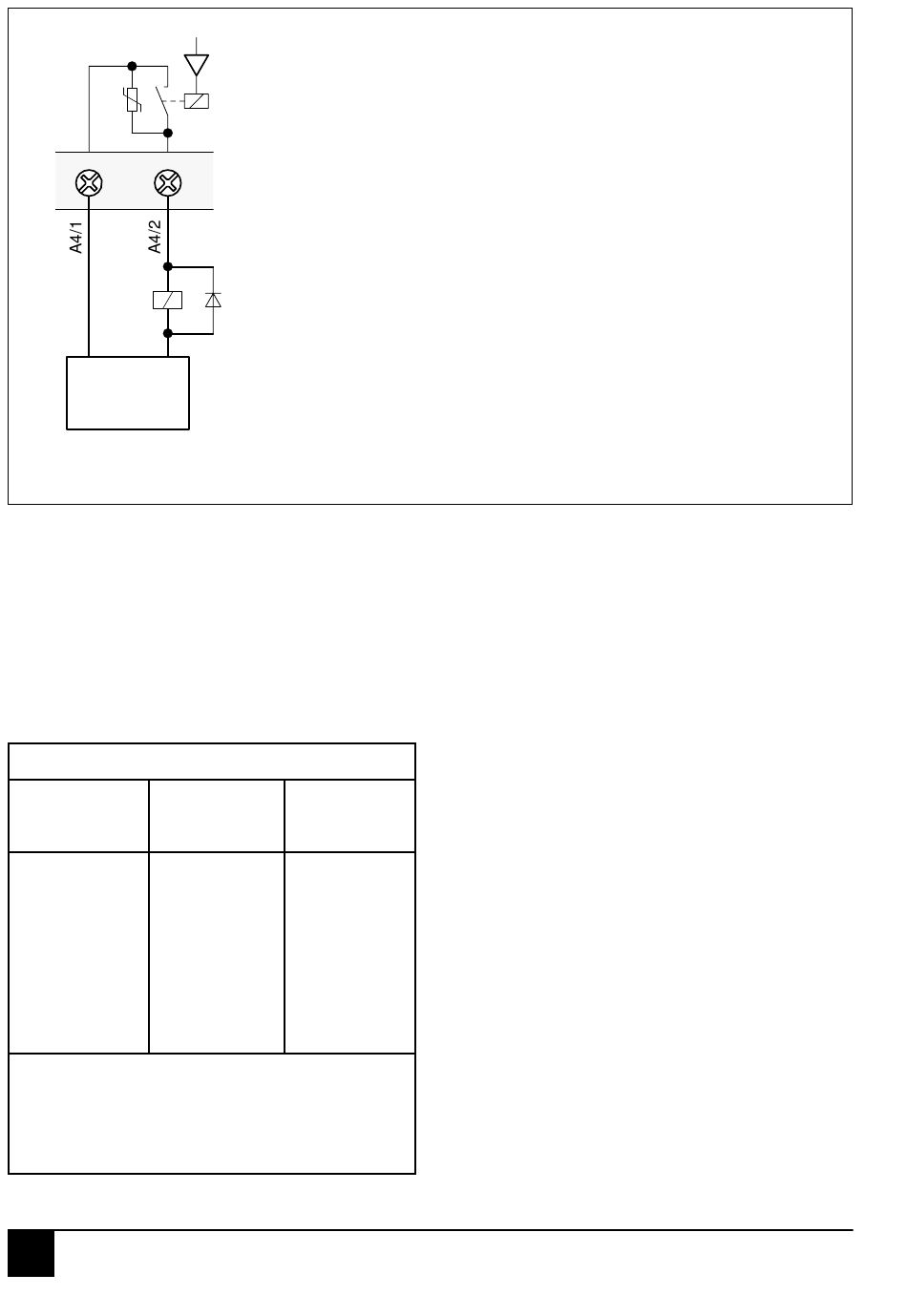

Bild 4.4-4:
Elektrischer Anschluß von induktiven Gleichstromlasten
Adressierung
An jedem Modul muß eine Adresse eingestellt werden,
damit die Zentraleinheit gezielt auf die Ausgänge zugrei-
fen kann.
Die Adreßeinstellung erfolgt am DIL-Schalter des Modul-
trägers ECZ. Bei Benutzung der Zentraleinheiten 07 KR 91
und 07 KT 9x als Busmaster ergeben sich die folgenden
Adreßzuordnungen:
Zentraleinheiten
07 KR 91 / 07 KT 9x
DIL-Schalter
Nr. 8 auf
OFF
ECZ
(empfohlen)
Kanal
A0
A xx,00
A1
A xx,01
A2
A xx,02
A3
A xx,03
A4
A xx,04
A5
A xx,05
A6
A xx,06
A7
A xx,07
xx: Gruppen-Nummer der Adresse, eingestellt
am DIL-Schalter auf dem Modulträger mit
den Schaltern 2...7. Empfohlene Adressen
bei 07 KR 91 / 07 KT 9x als Busmaster:
08, 10, 12...60 (geradzahlige Adressen)
2
Zur Funkenlöschung beim Schalten von induktiven Wechselstromlasten
sind die Relaiskontakte mit Varistoren überbrückt.
Werden hingegen induktive Gleichstromlasten geschaltet, ist für die
Entmagnetisierung je eine Freilaufdiode parallel zu den Lasten
anzuordnen.
ON
A xx,08
A xx,09
A xx,10
A xx,11
A xx,12
A xx,13
A xx,14
A xx,15
ICSO 08 R1
Eine detaillierte Beschreibung zum Thema "Adressie-
rung" befindet sich in den Kapiteln "Adressierung"
der Zentraleinheiten und Koppler.
Das Modul belegt am CS31-Systembus 8 Ausgänge.
E/A-Konfiguration
Eine E/A-Konfiguration ist nicht erforderlich.
Verhalten bei Normalbetrieb
Nach dem Einschalten der Versorgungsspannung in-
l
itialisiert sich das Modul selbsttätig. Während dieser
Zeit blinkt die rote LED (3).
Nach der Initialisierung erlischt die LED (3) wieder,
l
wenn der Busbetrieb störungsfrei läuft und das Gerät
keinen Fehler erkennt.
Die 8 gelben LEDs (1) zeigen die Signalzustände der
l
Kanäle A0...A7 an.
Diagnose und Anzeigen
Diagnose-Funktionen:
– Fehler im Modul
– Fehler am CS31-Systembus
Tritt einer dieser Fehler auf, leuchtet die rote LED (3).
Mit Hilfe der Test–Taste (4) und der LED-Anzeigen (1)
kann direkt am Gerät eine Diagnose-Abfrage vorgenom-
men werden.
4.4-4
Hardware
Advant Controller 31 / Stand: 09.99
