2.2.7.13 Mechanische Daten
Befestigung auf Hutprofilschiene
Befestigung durch Anschrauben
Breite x Höhe x Tiefe
Anschlußtechnik
Versorgungsklemmen, CS31–Systembus
alle anderen Klemmen
Gewicht

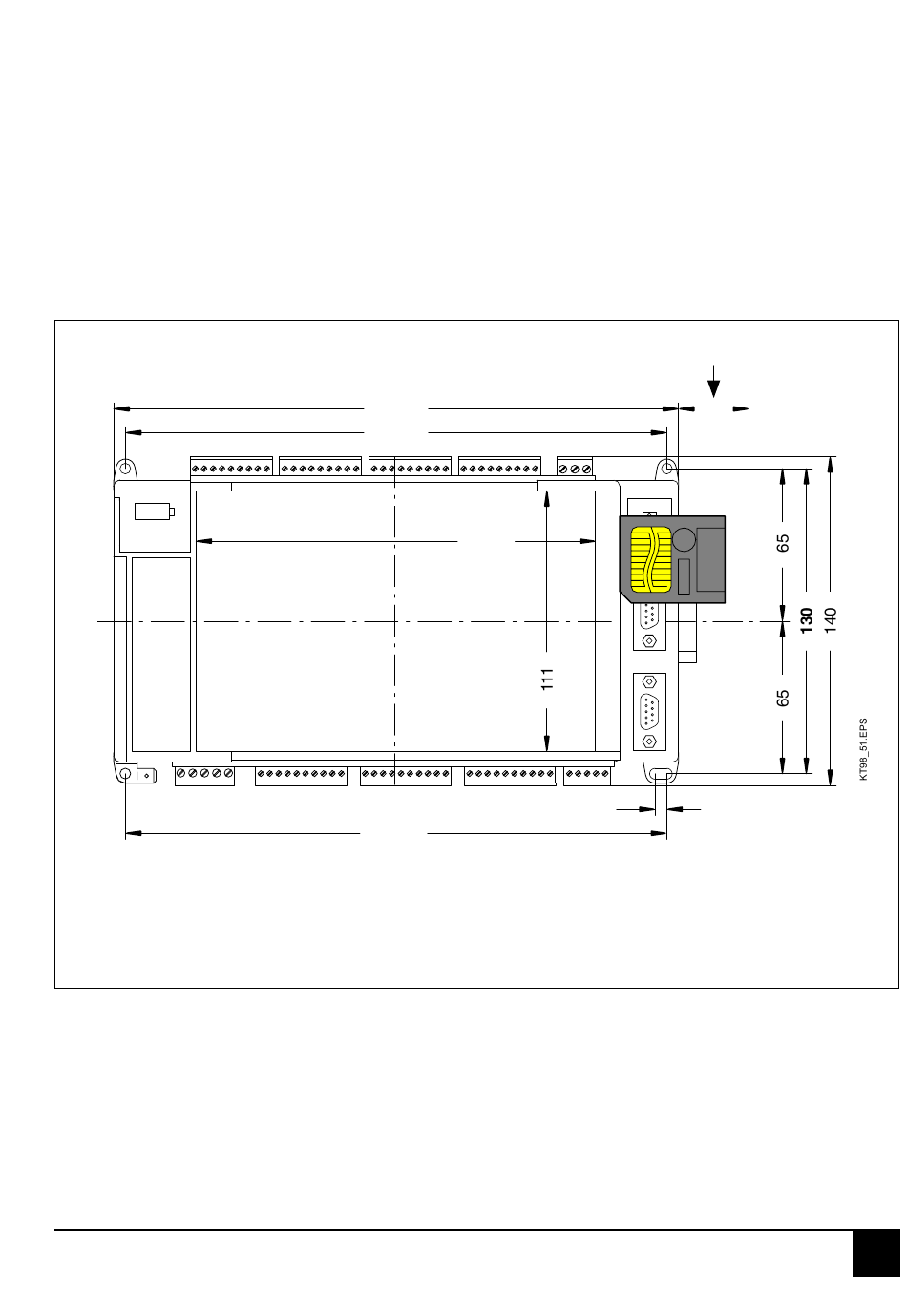

Abmessungen für den Einbau
Zum Einfügen und Entnehmen der SmartMedia Card sind 30 mm Freiraum ab der rechten Gehäusekante
notwendig. Die SmartMedia Card ist 45 mm breit und 37 mm hoch.
Die Gerätetiefe beträgt 85 mm. Die Schnittstellenbuchsen COM1/COM2 sind tiefergelegt, so daß auch bei
aufgesteckten Schnittstellenkabeln die erforderliche Einbautiefe nicht größer wird. Wird jedoch eine Hutprofil-
schiene verwendet, erhöht sich die Einbautiefe um die Bautiefe der Schiene.
Die Maße für die Montagebohrungen sind fett gedruckt.
2.2.7.14 Montagehinweise
Einbaulage
Kühlung
Advant Controller 31 / Stand: 11.2001
240
230
230
Hardware
2.2-31
nach DIN EN 50022–35, 15 mm tief.
Die Hutprofilschiene liegt mittig zwischen Oberkante
und Unterkante des Gerätes.
mit 4 Schrauben M4.
240 x 140 x 85 mm
abziehbare Klemmenblöcke mit Schraubklemmen
max. 1 x 2,5 mm
oder max. 2 x 1,5 mm
2
max. 1 x 1,5 mm
2
1,6 kg
siehe folgendes Bild
170
COM2
COM1
5
vertikal, Anschlußklemmen nach oben und unten
Die natürliche Konvektionskühlung darf nicht durch
Kabelkanäle oder andere Schaltschrankeinbauten
behindert werden.
07 KT 98 / Technische Daten
2
30
Alle Maße in mm.
2
