1TGC 901034 M0101 Ausgabe Dezember 2002
®
INSUM
MMI Bedienungsanleitung
Busterminierung:
Um Reflektionen und dadurch bedingte Signalverfälschungen zu vermeiden, muss der LON-Bus an beiden
Enden (und nur dort) terminiert werden.
MMI 1
Busabschluss-Stecker

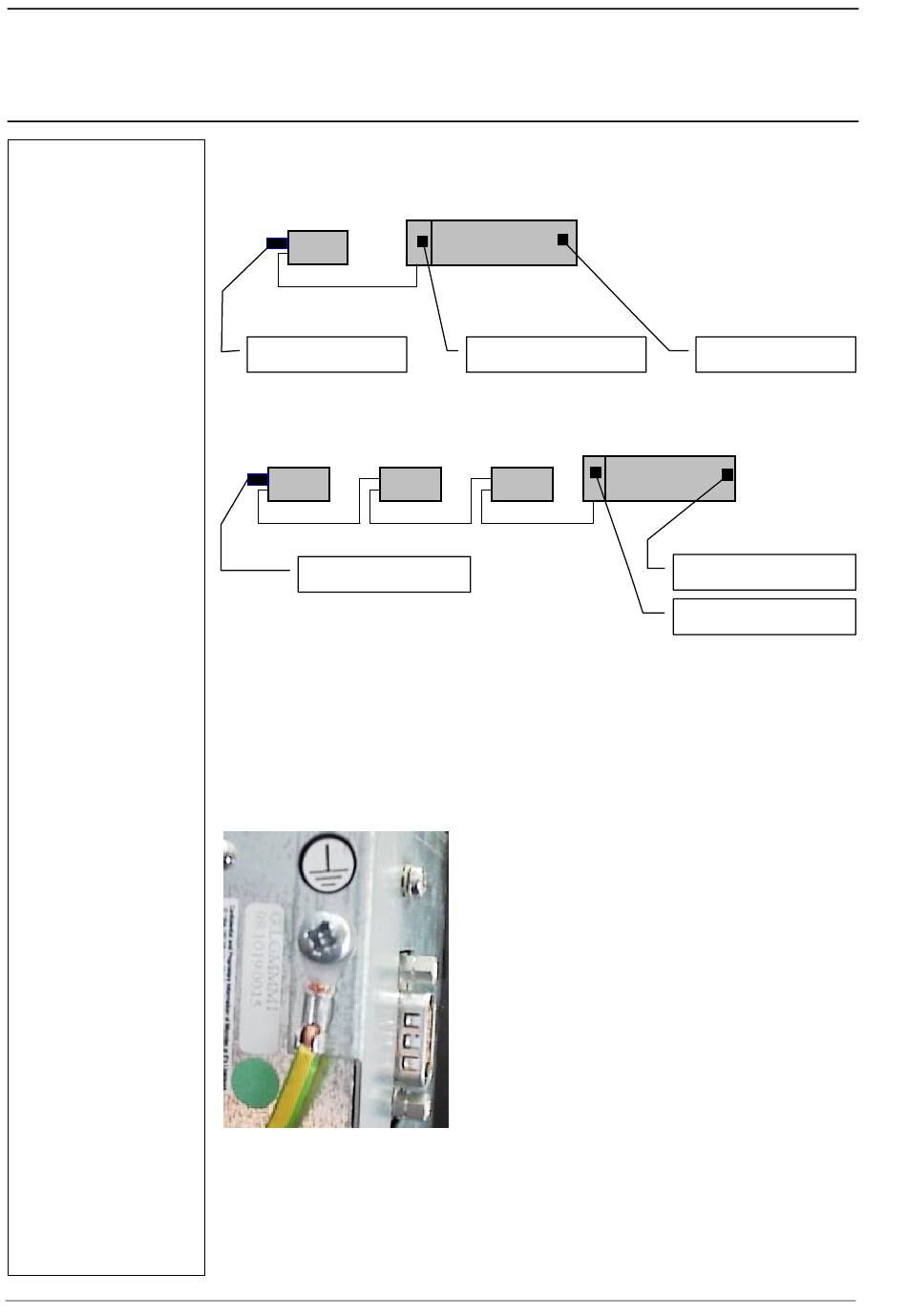

Abbildung 2-6: Busabschluss und Kabelführung mit einer MMI
MMI 3
MMI 2
Busabschluss-Stecker
Abbildung 2-7: Busabschluss und Kabelführung mit mehreren MMIs
2.4
Rückseite
Auf der Rückseite befindet sich der Erdungsanschluss. Durch das Anschließen eines Kabels wird gewähr-
leistet, dass Aufladungen und EMV-Störungen zuverlässig zum Erdpotential abgeleitet werden.
Abbildung 2-8 Rückseite
Grundplatte
(Backplane)
Terminierung nicht aktiv
MMI 1
Terminierung aktiv
Grundplatte
(Backplane)
Terminierung aktiv
Terminierung nicht aktiv
ABB
