3
Opis produktu
3.1
Widok ogólny urządzenia

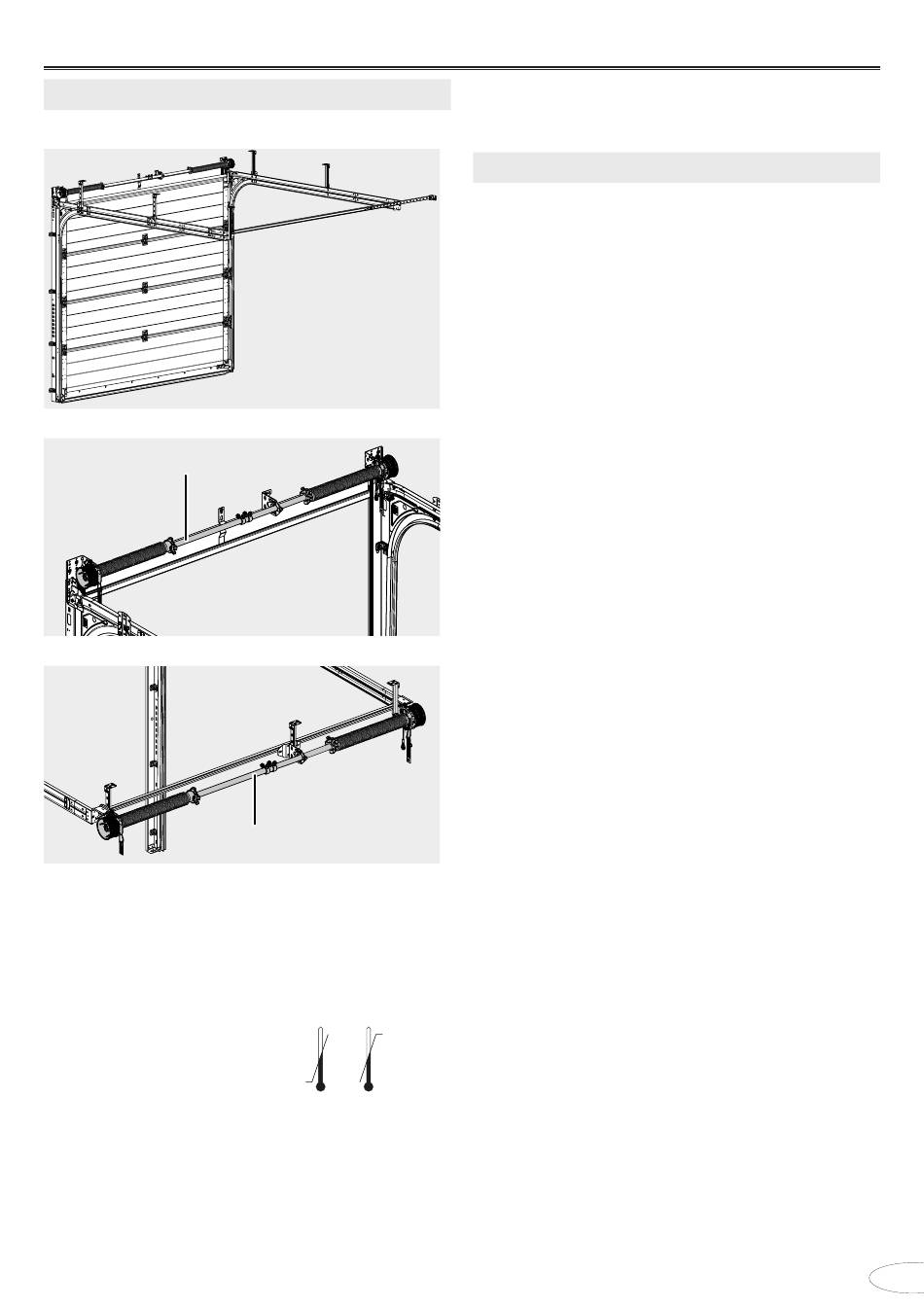

Rys. 1: Widok produktu
VL
Rys. 2: Wałek sprężyny skrętnej montowany z przodu (wersja VL)
Rys. 3: Wałek sprężyny skrętnej montowany z tyłu (wersja HL)
3.2
Dane techniczne
Szczegółowe dane modelu
Produkt:
Wielkość/waga bramy
Zakres temperatur:
Poziom ciśnienia
akustycznego L
pA
Producent:
Niniejsza instrukcja montażu, obsługi i konserwacji winna być przechowywana przez cały okres eksploatacji!
HL
iso70-2
Patrz tabliczka
znamionowa
+40 °C
-20 °C
< 70 dB(A)
Novoferm GmbH
Isselburger Straße 31
46459 Rees (Haldern)
Niemcy
www.novoferm.de
3.3
Tabliczka znamionowa
Tabliczka znamionowa znajduje się na wewnętrznej
stronie skrzydła bramy.
4
Montaż
4.1
Wskazówki dotyczące bezpieczeństwa
w trakcie instalacji i montażu
Instalacja urządzenia może zostać
przeprowadzona tylko przez odpowiednio
wykwalifikowanych instalatorów, patrz 2.3 -
Kwalifikacje personelu.
Przed rozpoczęciem instalacji produktu zapoznaj
się z wszystkimi wskazówkami dotyczącymi
instalacji produktu.
Nigdy nie instaluj urządzenia samodzielnie.
Niektóre operacje montażowe mogą być
wykonywane tylko przez dwie osoby.
Podczas instalacji stosuj środki ochrony
indywidualnej.
4.2
Zakres dostawy
Zakres dostawy zależy od wybranej konfiguracji. Za-
kres dostawy obejmuje zazwyczaj następujące ele-
menty:
Pakiet sekcji
Pakiet ram
Pakiet montażowy
4.3
Przygotowanie do montażu
4.3.1 Uwagi dotyczące montażu
Przed rozpoczęciem montażu uwzględnij następujące
wskazówki:
Kroki montażowe zawarte w poniższej instrukcji
instalacji i obsługi odnoszą się do standardowej
konfiguracji montażu. W przypadku wystąpienia
szczególnych i nietypowych uwarunkowań
montażowych skontaktuj się z producentem.
Pamiętaj, że poniższe instrukcje montażu opisują
montaż wersje bramy segmentowej z przednim
wałkiem sprężyny skrętnej (VL). W przypadku
montażu tylnego wałka sprężyny skrętnej (HL),
zastosuj się także do wskazówek zawartych w
rozdziale: 4.7 - Montaż tylnego wałka sprężyny
skrętnej (HL).
W celu potwierdzenia, przed rozpoczęciem
montażu upewnij się, czy wymiar bramy
garażowej jest odpowiedni dla danego garażu.
– minimalna wewnętrzna szerokość garażu =
szerokość zabudowy + 160 mm
– Dla wersji VL: minimalna wysokość garażu do
sufitu = wysokość zabudowy + 245 mm
– Dla wersji HL: minimalna wysokość garażu do
sufitu = wysokość zabudowy + 115 mm
– minimalna szerokość dodatkowa po prawej i
po lewej stronie = 35 mm
PL - 67
