設置

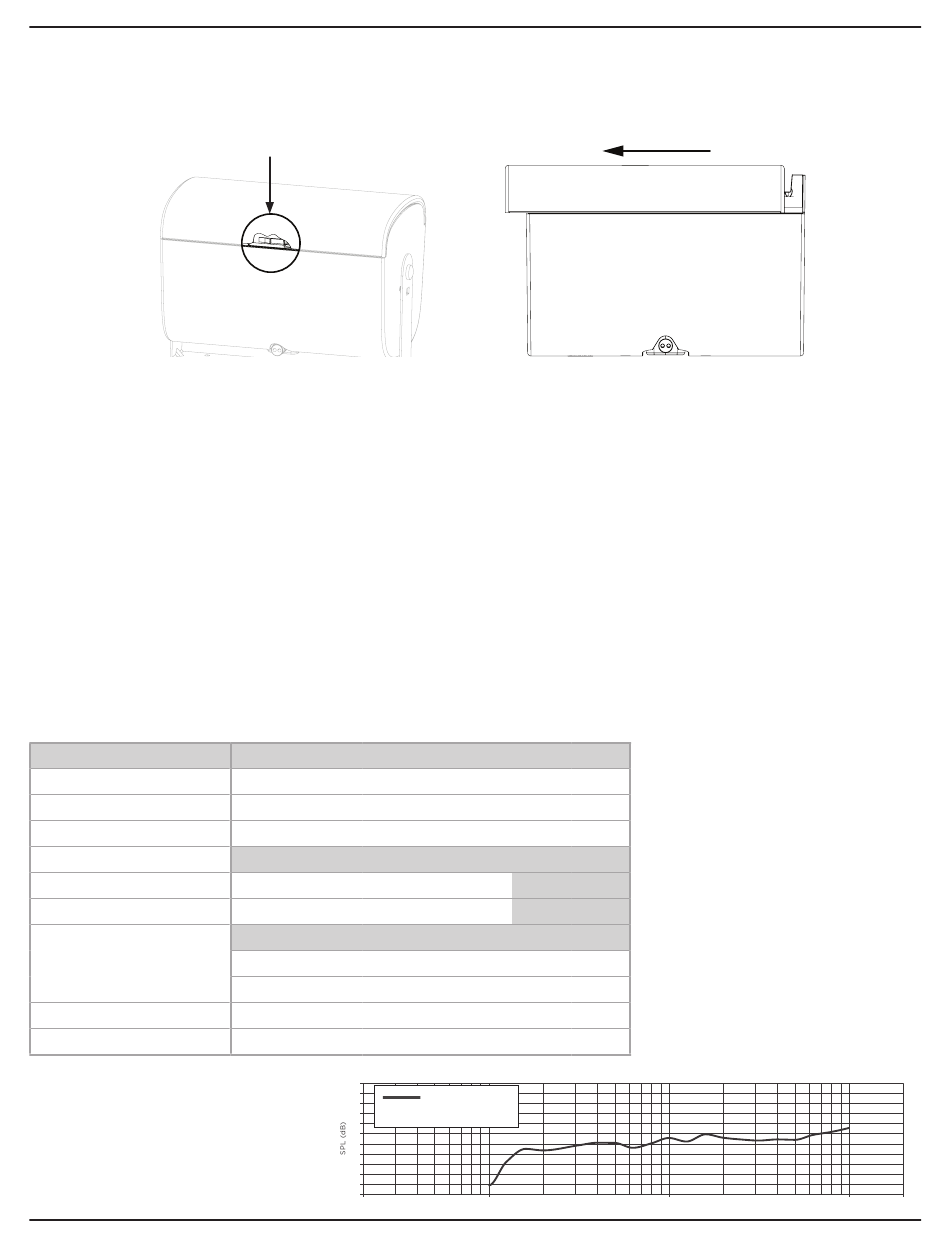

グリルの取り外し
グリルはグリルロックで固定されています。グリルの穴（直径最大1.5 mm）から小型の工具を差し込んで、固定されているグリルロックを外します。グリルロック
が外れた状態でグリルをスライドさせてスピーカーから外します。
注: グリルロックはスピーカーのタップスイッチとは逆側にあります。グリルロックの位置については下の図を参考にしてください。
ロゴの向きを調整する
FreeSpace FS4SEには横向き用のBoseロゴがあらかじめ取り付けられています。スピーカーには、縦向き用のロゴも別に用意されています。ロゴを取り外すに
は、スピーカーグリルからはぎ取ります。縦置き用のロゴを取り付けるには、グリルの中心を確認し、ロゴ背面の突起をグリルの穴に合わせます。ロゴを押し込ん
でスピーカーグリルに固定します。
安全上のコンプライアンス
FreeSpace FS4SEは幅広いテストに合格しており、次の仕様と用途に準拠しています。
ANSI/UL 1480A-2016, のSpeakers for Commercial & Safety Professional Useに準拠
一般用途向けの使用 – UL Category UEAY、File Number S36835。
屋外の水気の多い場所での使用に対応
EN 54-24: 2008、Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
環境タイプ: B（屋外用途）
NFPA 70、米国電気規程（2002年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応
NFPA 70、米国電気規程（2002年、第760条）に準拠した火災警報回路配線方法の使用に対応
NFPA 70、米国電気規程、2002年、第300-22(c)条
NFPA 90-A、2002年、Installation of Air Conditioning and Ventilation Systems、第4.3.10.2.6.5節
CEマークの表示、およびEMC指令89/336/EECおよび指令の第10（1）条、EN50081-1およびEN50082-1に準拠。
FreeSpace FS4SEは、組み合わせシステム向けの以下の欧州規制仕様で規定されている要件に適合するように設計されています。
英国規格実務規則BS 5839、パート8（セラミックブロック端子および温度ヒューズを併用する場合）
IEC60268-5のテストを実施。
EN 54-24認定
1
周波数レンジ
感度（1 W @ 4 m）
最大音圧 @ 4 m
カバレージ角度のオクターブ帯域
水平カバレージ
垂直カバレージ
公称インピーダンス
公称インピーダンス（パッシブ）
定格ノイズ出力
脚注:
1. 仕様データは、無響室内の自由音場て測定さ
れています。基準面はグリルの表面、基準軸に
対して垂直に設定されています。基準軸はグリ
ル表面の中心に対して垂直に設定されていま
す。水平面には基準軸が含まれ、基準面に対し
て垂直に設定されています。
78 • 日本語
タップスイッチ
100 Hz～10 kHz
75.0 dB
88.2 dB
500 Hz 1000 Hz 2000 Hz
360° 155° 120°
360° 155° 115°
2.5W 5W
70V
1960 Ω 980 Ω
100V
— 2000 Ω
8 Ω
40W
90
85
80
75
70
65
60
55
50
45
40
35
20
4000 Hz
95°
80°
10W 20W 40W
490 Ω 245 Ω 123 Ω
1000 Ω 500 Ω 250 Ω
軸上周波数特性
EQ適用なし
100
Frequency (Hz)
BoseProfessional.com
1000 10000
FreeSpace FS4SE • 設置ガイド
20000
