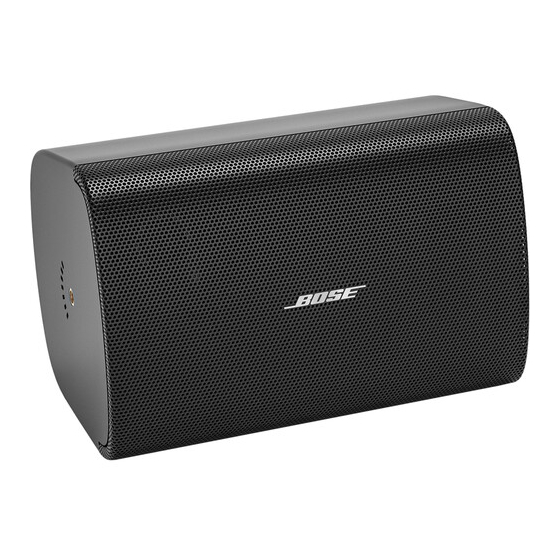

Bose Professional FreeSpace FS4SE Installationsanleitung
Surface-mount loudspeaker
Vorschau ausblenden
Andere Handbücher für FreeSpace FS4SE:
- Installationsanleitung (88 Seiten) ,
- Bedienungsanleitung (11 Seiten) ,
- Lackieranleitung (36 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 9
Notice d'installation . . . . . . . . . . . . . . . . . . . 16
Installationsanleitung . . . . . . . . . . . . . . . . . . 23
Guida all'installazione . . . . . . . . . . . . . . . . . . 30
Installatiehandleiding . . . . . . . . . . . . . . . . . . 37

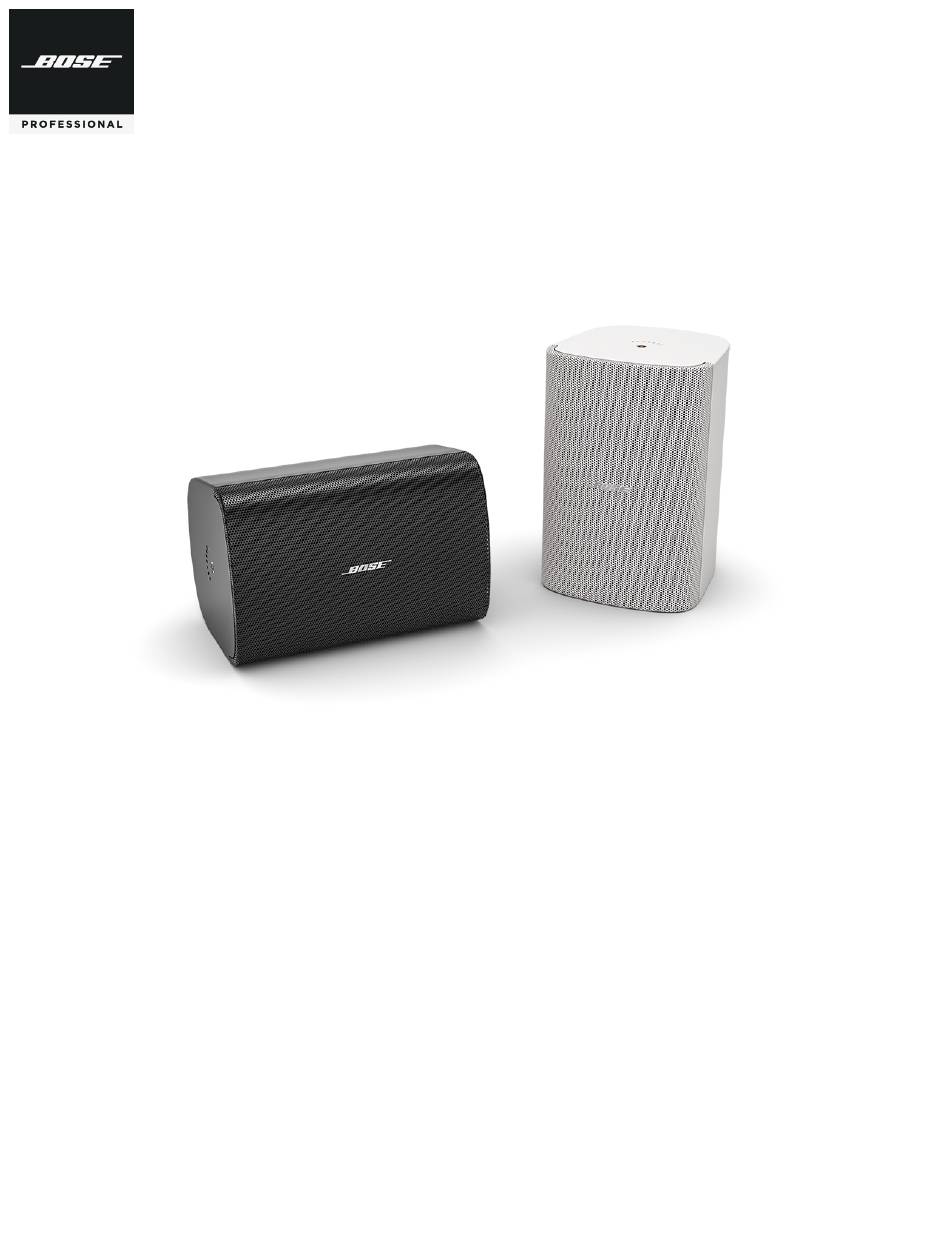

FreeSpace FS4SE
Surface-mount Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 44
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . .51
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
79
دليل التركيب
Inhaltsverzeichnis
Verwandte Anleitungen für Bose Professional FreeSpace FS4SE
Inhaltszusammenfassung für Bose Professional FreeSpace FS4SE
-
Seite 23: Wichtige Sicherheitshinweise
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und www.Bose.com/compliance. Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt PRO.BOSE.COM. -
Seite 24: Übersicht
Datenblatt für die FreeSpace FS4SE Lautsprecher auf PRO.BOSE.COM Abschnitt Wichtige Sicherheitshinweise auf Seite 23. entnehmen. Die Spezifikationen gemäß EN 54-24 finden Sie in den EN 54-24-Zertifizierungsbestimmungen für den FreeSpace FS4SE Lautsprecher (AM857615 Rev. 00) unter PRO.BOSE.COM. Geeignet für Branderkennungs- und Brandmeldesysteme sowie für den Einsatz im Material, Abmessungen, Gewicht Außenbereich (Schutzart IP33C) gemäß... -
Seite 25: Systemeinrichtung
Systemeinrichtung PRO.BOSE.COM Installationsoptionen Installationsoptionen und Montagezubehör Montagehalterung (im Lieferumfang enthalten) WBPWR-50 Wandhalter Bi-pivot (optional, für die Verwendung im Außenbereich) RMUBRKT1 Wandhalter Bi-pivot (optional, für die Verwendung im Innenbereich) Einzelanschluss Ein- und Ausgang Große Öffnung Vorbereitung der Abdeckung der Anschlüsse Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab. -
Seite 26: Lautsprechereinstellungen
Systemeinrichtung PRO.BOSE.COM Verkabeln des Lautsprechers Kabeldurchmesser Der FreeSpace FS4SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab. Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. -
Seite 27: Ausrichtung Des Lautsprechers
Installation PRO.BOSE.COM Ausrichtung des Lautsprechers Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre Installation am besten geeignet ist. Horizontal Vertikal Montage der Halterung Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens zwei der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein müssen. - Seite 28 Installation PRO.BOSE.COM Installieren des Lautsprechers WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Lautsprechers führen. Befestigen Sie den verkabelten Anschlussstecker am Lautsprecher. Positionieren Sie die Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten.
-
Seite 29: Entfernen Der Frontabdeckung
Installation PRO.BOSE.COM Entfernen der Frontabdeckung Die Frontabdeckung ist durch eine Sperrvorrichtung am Lautsprecher befestigt. Lösen Sie die Sperrvorrichtung, indem Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation der Abdeckung einführen. Drücken Sie die Sperrvorrichtung herunter und schieben Sie gleichzeitig die Frontabdeckung vom Lautsprecher weg, um sie zu lösen. Hinweis: Die Sperrvorrichtung der Frontabdeckung befindet sich gegenüber des Tap-Reglers am Lautsprecher.
