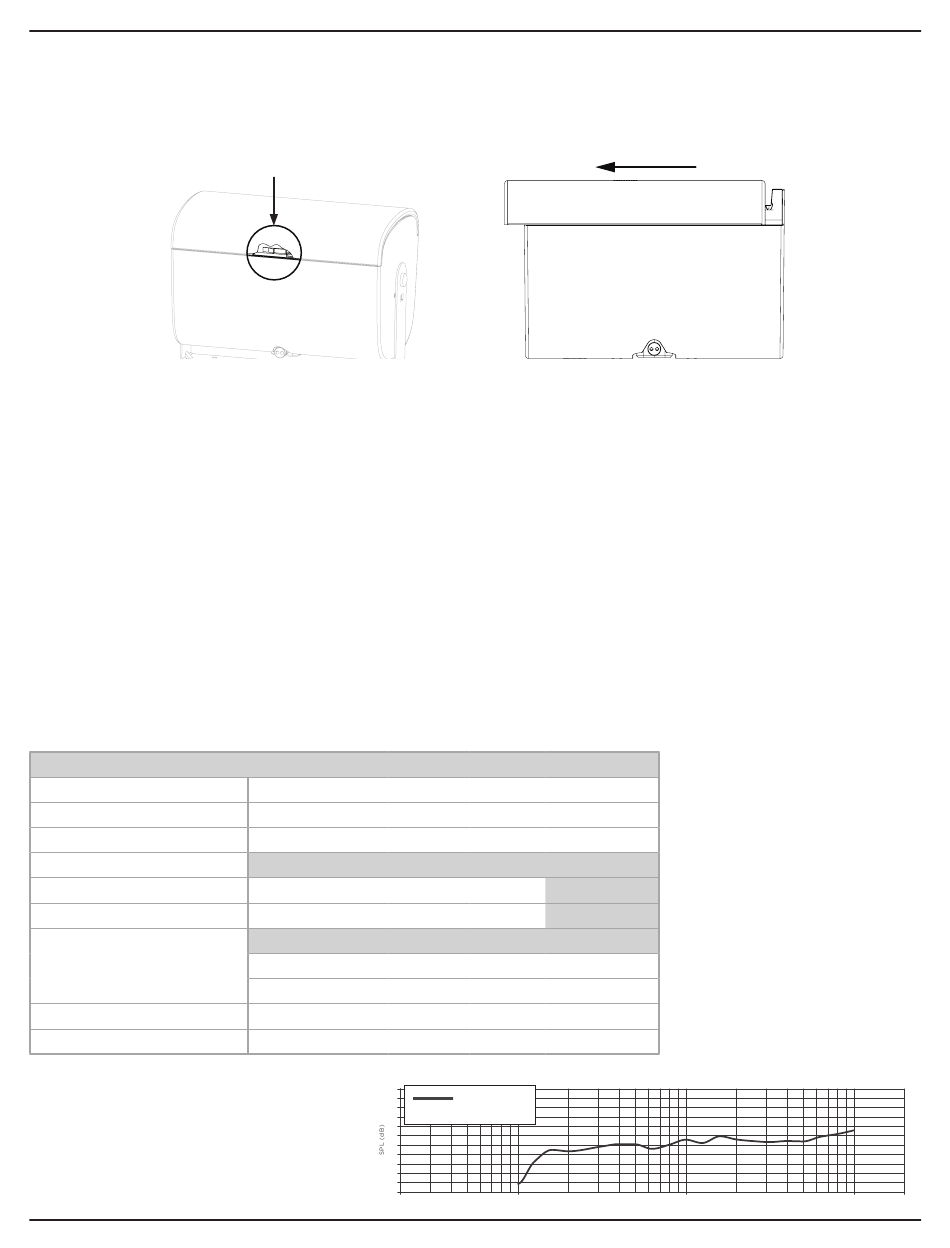

Entfernen der Frontabdeckung
Die Frontabdeckung ist durch eine Sperrvorrichtung am Lautsprecher befestigt. Lösen Sie die Sperrvorrichtung, indem Sie ein kleines
Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation der Abdeckung einführen. Drücken Sie
die Sperrvorrichtung herunter und schieben Sie gleichzeitig die Frontabdeckung vom Lautsprecher weg, um sie zu lösen.
Hinweis: Die Sperrvorrichtung der Frontabdeckung befindet sich gegenüber des Tap-Reglers am Lautsprecher. Die Position der
Sperrvorrichtung können Sie der Abbildung unten entnehmen.
Anpassen des Logos
Der FreeSpace FS4SE Lautsprecher wird mit einem vorinstallierten Bose Logo für die horizontale Montage geliefert. Im Lieferumfang ist
darüber hinaus ein separates Logo für vertikale Installationen enthalten. Um das bereits angebrachte Logo zu entfernen, heben Sie es
von der Lautsprecherabdeckung ab. Befestigen Sie das vertikale Logo, indem Sie zunächst den Mittelpunkt der Abdeckung ermitteln
und anschließend die Kerben an der Rückseite des Logos an der Perforation ausrichten. Drücken Sie auf das Logo, um es an der
Frontabdeckung des Lautsprechers zu befestigen.
Sicherheitshinweise und gesetzliche Bestimmungen
Der FreeSpace FS4SE Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zulassung nach ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
Allgemeine Gebrauchsfähigkeit – UL Kategorie UEAY, Aktenzeichen S36835.
Geeignet für die Verwendung in Außenbereichen unter feuchten Bedingungen.
EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden
Empfohlene Umgebung: B (Verwendung in Außenbereichen)
Geeignet für die Installation mit Verkabelungsverfahren der Klasse 1, Klasse 2 oder Klasse 3 gemäß NFPA 70, National Electric Code, 2002,
Artikel 640.
Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA 70, National Electric Code, 2002, Artikel 760.
NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.
Der FreeSpace FS4SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Normen für kombinierte Systeme entwickelt:
British Standard Code of Practice BS 5839, Teil 8, bei Verwendung mit Keramikanschluss und Thermosicherung.
Getestet gemäß IEC60268-5.
EN 54-24-Zertifizierungsbestimmungen
Frequenzbereich
Empfindlichkeit (1 W bei 4 m)
Gemessener max. SPL bei 4 m
Abstrahlwinkel Oktavband
Horizontale Abstrahlung
Vertikale Abstrahlung
Nennimpedanz
Passive Nennimpedanz
Nennrauschleistung
Fußnoten
1. Die Spezifikationsdaten wurden in
einem reflexionsarmen Raum im Freifeld
gemessen. Die Referenzebene befindet
sich auf der Oberfläche der Abdeckung
und ist senkrecht zur Referenzachse. Die
Referenzachse ist senkrecht zur Mitte der
Abdeckungsoberfläche. Die horizontale
Ebene umfasst die Referenzachse und ist
senkrecht zur Referenzebene.
Installationsanleitung • FreeSpace FS4SE
Tap-Regler
1
100 Hz bis 10 kHz
75,0 dB
88,2 dB
500 Hz 1.000 Hz 2.000 Hz
360° 155° 120°
360° 155° 115°
2,5 W 5 W
70 V
1.960 Ω 980
100 V
– 2.000
8
Ω
40 W
90
85
80
75
70
65
60
55
50
45
40
35
20
4.000 Hz
95°
80°
10 W 20 W
Ω 490 Ω 245 Ω
1.000 500
Ω Ω Ω
Frequenzgang bei Achsmessung
Ohne EQ
100
40 W
123 Ω
250
Ω
1000
Frequency (Hz)
Installation
10000 20000
