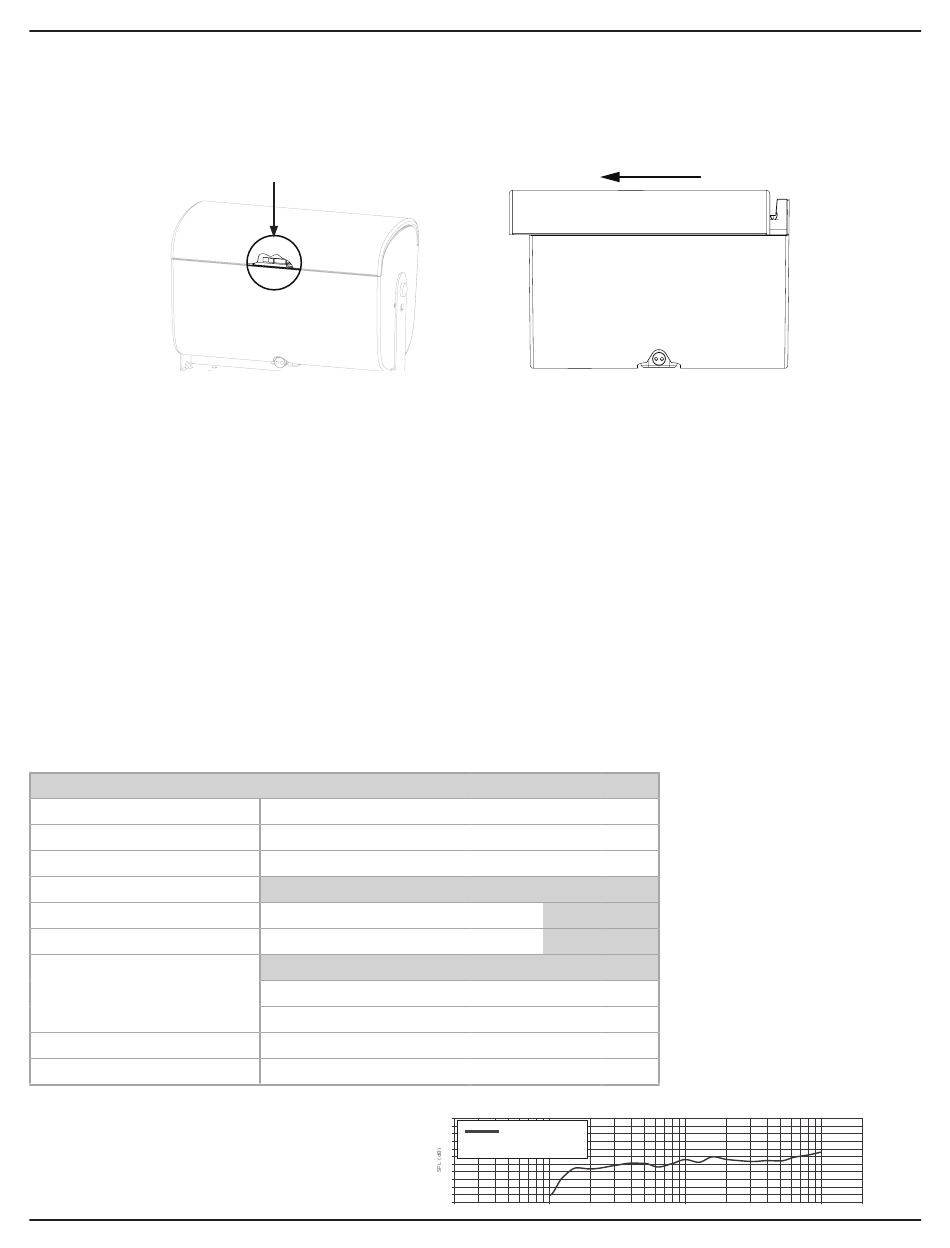

De grille verwijderen
De grille is met een vergrendeling aan de luidspreker bevestigd. De grille wordt ontgrendeld door een klein stuk gereedschap
(diameter maximaal 1,5 mm) in de opening van de grille te steken. Schuif terwijl u de vergrendeling indrukt de grille van de luidspreker
om de grille te verwijderen.
Opmerking: De vergrendeling voor de grille zit aan de andere kant van de aftakkingskeuze. Zie het schema hieronder voor de locatie
van de vergrendeling.
Het logo verstellen
De FreeSpace FS4SE is voorzien van een Bose-logo voor horizontale installatie. Bij de luidspreker wordt ook een afzonderlijk logo
geleverd voor verticale installatie. Trek het logo van de luidsprekergrille om dit te verwijderen. Om het verticale logo te bevestigen,
houdt u boven het midden van de grille de inkepingen op de achterkant van het logo evenwijdig aan de perforaties op de grille. Druk
het logo vervolgens vast op de luidsprekergrille.
Veiligheid en naleving van regelgeving
De FreeSpace FS4SE loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:
Opgenomen in ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
General-Purpose Use – UL Category UEAY, dossiernummer S36835.
Geschikt voor gebruik op vochtige locaties buitenshuis.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Omgevingstype: B (buitengebruik)
Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002, artikel
640.
Geschikt voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002,
artikel 760.
NFPA 70, National Electric Code, 2002, artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, paragraaf 4.3.10.2.6.5.
EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-
keurmerk.
De FreeSpace FS4SE is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificaties van Europese regelgeving voor
combinatiesystemen:
British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.
Getest volgens IEC60268-5.
EN 54-24-certificering
1
Frequentiebereik
Gevoeligheid (1 W op 4 m)
Gemeten max. SPL op 4 m
Dekkingshoek octaafband
Horizontale dekking
Verticale dekking
Nominale impedantie
Passieve nominale impedantie
Nominale ruis
Voetnoten
1. De specificatiegegevens zijn gemeten in een
echovrije ruimte, vrije veld. Het referentievlak
ligt op het grilleoppervlak en staat haaks op
de referentieas. De referentieas staat haaks
op het midden van het grilleoppervlak. Het
horizontale vlak omvat de referentieas en staat
haaks op het referentievlak.
Installatiehandleiding • FreeSpace FS4SE
Aftakkingskeuze
100 Hz - 10 kHz
75,0 dB
88,2 dB
500 Hz 1000 Hz
360° 155°
360° 155°
2,5 W
70 V
1960 Ω
100 V
—
8 Ω
40 W
2000 Hz 4000 Hz
120° 95°
115° 80°
5 W 10 W 20 W
980 Ω 490 Ω 245 Ω
2000 Ω 1000 Ω 500 Ω
Frequentierespons op de as
90
85
Geen EQ
80
75 toegepast
70
65
60
55
50
45
40
35
20 100
40 W
123 Ω
250 Ω
1000
Frequency (Hz)
Installatie
10000 20000
