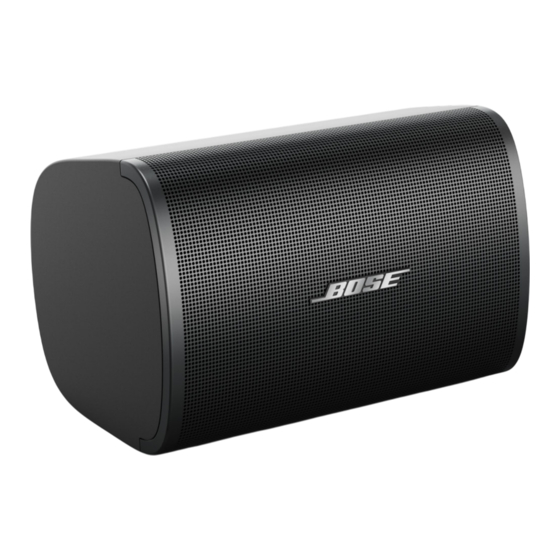

Bose Professional FreeSpace FS4SE Bedienungsanleitung
Aufbaulautsprecher
Vorschau ausblenden
Andere Handbücher für FreeSpace FS4SE:
- Installationsanleitung (88 Seiten) ,
- Installationsanleitung (40 Seiten) ,
- Installationsanleitung (88 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bose Professional FreeSpace FS4SE
Inhaltszusammenfassung für Bose Professional FreeSpace FS4SE
- Seite 1 Aufbaulautsprecher Design Guide Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt PRO.BOSE.COM Übersicht Einführung ........................................3 Systemdesign-Tools ..................................3 Übersicht ........................................3 Design-Richtlinien ....................................3 Design-Arbeitsblatt Modellauswahl ......................................4 Schritt 1: Lautstärke ..................................4 Schritt 2: Montagehöhe ..................................4 Schritt 3: Frequenzgang ................................. 5 Schritt 4: Abstrahlwinkel ................................5 Schritt 5: Die benötigte Verstärkerleistung berechnen ...................... 8 Leistungstabellen DM3SE .......................................... -
Seite 3: Übersicht
Übersicht PRO.BOSE.COM Übersicht Einführung Mit diesem Design Guide können Sie Designs für Anwendungen mit Aufbaulautsprechern erstellen. Für Lautsprecher für die abgehängte Montage und Deckeneinbau-Lautsprecher haben wir separate Design Guides. Außerdem gibt es spezielle Design Guides für EdgeMax und FreeSpace 3 Sub-/Satellitensysteme. Weitere Informationen über unsere Lautsprecher und Technologien sowie zusätzliche Schulungsmaterialien und Tutorials finden Sie auf proedu.Bose.com/learn. -
Seite 4: Design-Arbeitsblatt
Design-Arbeitsblatt PRO.BOSE.COM Design-Arbeitsblatt Mit dem folgenden Arbeitsblatt können Sie ein Design mit Bose Professional Lautsprechern erstellen. Modellauswahl Schritt 1: Lautstärke Maximaler SPL Vergewissern Sie sich, dass das von Ihnen ausgewählte Lautsprechermodell Ihre Anforderungen an die Lautstärke erfüllt. Wählen Sie Ihre Montagehöhe und gehen Sie in der Spalte nach unten, bis Sie Ihre gewünschte kontinuierliche Lautstärke erreichen. -
Seite 5: Schritt 3: Frequenzgang
Design-Arbeitsblatt PRO.BOSE.COM Größe des Woofers Modell Empfindlichkeit (dB) Höchste Leistung Empfohlene Montagehöhen FS2SE 16 W 2"–4" DM3SE 25 W 2,5 m–6,1 m FS4SE 40 W DM5SE 50 W DM6SE (70/100 V) 80 W 5"–8" DM6SE (8 Ώ) 100 W 3 m–10 m DM8S (70/100 V) 80 W DM8S (8 Ώ) 125 W Schritt 3: Frequenzgang Vergewissern Sie sich, dass der gewählte Lautsprecher Ihre Anforderungen an den Tieftonfrequenzgang erfüllt. - Seite 6 Design-Arbeitsblatt PRO.BOSE.COM A. Berechnen Sie das Lautsprecher-Abstandsmaß (LSD) Wir haben die Erfahrung gemacht, dass die folgenden LSD in den meisten Anwendungen funktionieren. Um genauere Ergebnisse zu erzielen oder Abschattungen zu berücksichtigen, verwenden Sie Bose Modeler, EASE, EASE Address, EASE Evac oder ein anderes Berechnungsprogramm. Hinweis: Für eine Überschlagsberechnung beginnen Sie mit folgenden Werten für LSD: 15 Meter für das Layout „Ecke zu Ecke“, 10 Meter für „minimale Überlappung“...
- Seite 7 Design-Arbeitsblatt PRO.BOSE.COM Lautsprecher CA = Abstrahlwinkel -6 dB Punkt (Abstrahlecke) Von Ecke zu Ecke Minimale Von Mitte zu Mitte Überlappung -6 dB Berührung -1,5 dB Berührung -3 dB Berührung Die Beschallungsvariante „Ecke zu Ecke“ kann in Räumen mit festen Steh-/Sitzplätzen für einen hochwertigen Klang sorgen und eignet sich in der Regel gut für Installationen mit einem begrenzten Budget. Sie bietet sich außerdem für Hintergrundmusik in Umgebungslautstärke oder leiser an.
-
Seite 8: Schritt 5: Die Benötigte Verstärkerleistung Berechnen
Design-Arbeitsblatt PRO.BOSE.COM dadurch Reflektionen, die hörbare Interferenzen (Bassauslöschung) im Zuhörerbereich hervorrufen können, reduziert. • Es empfiehlt sich, in unmittelbarer Nähe eines Subwoofers auch einen Sprachfrequenzbereich- oder Fullrange-Lautsprecher zu platzieren. Dies verhindert eine unerwünschte akustische Lokalisierung des Subwoofers. Schritt 5: Die benötigte Verstärkerleistung berechnen Alle FreeSpace FS und DesignMax Lautsprecher sind mit 70 Volt-, 100 Volt- und niederohmigen Verstärkern kompatibel. -
Seite 9: Leistungstabellen
Leistungstabellen PRO.BOSE.COM Leistungstabellen Dauerschalldruckpegel einzelner Lautsprecher Hinweis: Die folgenden Leistungstabellen gehen von einer Ohrhöhe von 1,5 Metern im Stehen in einer Standardanordnung aus. Der Nachhall im Raum könnte für eine Erhöhung des Pegels um bis zu 4 dB sorgen, was in den Werten nicht berücksichtigt ist. Wenn Sie das Design ohne diese Pegelerhöhung erstellen, vermeiden Sie eine unterdimensionierte Planung. -
Seite 10: Dm5Se
Leistungstabellen PRO.BOSE.COM DM5SE DM5SE (Ohrhöhe im Stehen) Montagehöhe 3 W 12 W LEISTUNGS- ABGRIFF 25 W 50 W 8 Ώ DM6SE DM6SE (Ohrhöhe im Stehen) Montagehöhe 2,5 W 5 W 10 W LEISTUNGS- 20 W dB SPL ABGRIFF 40 W 80 W 8 Ώ DM8S DM8S (Ohrhöhe im Stehen) Montagehöhe 2,5 W 5 W 10 W LEISTUNGS- 20 W... -
Seite 11: Millimeterpapier
Millimeterpapier PRO.BOSE.COM Millimeterpapier Deutsch • 11...
