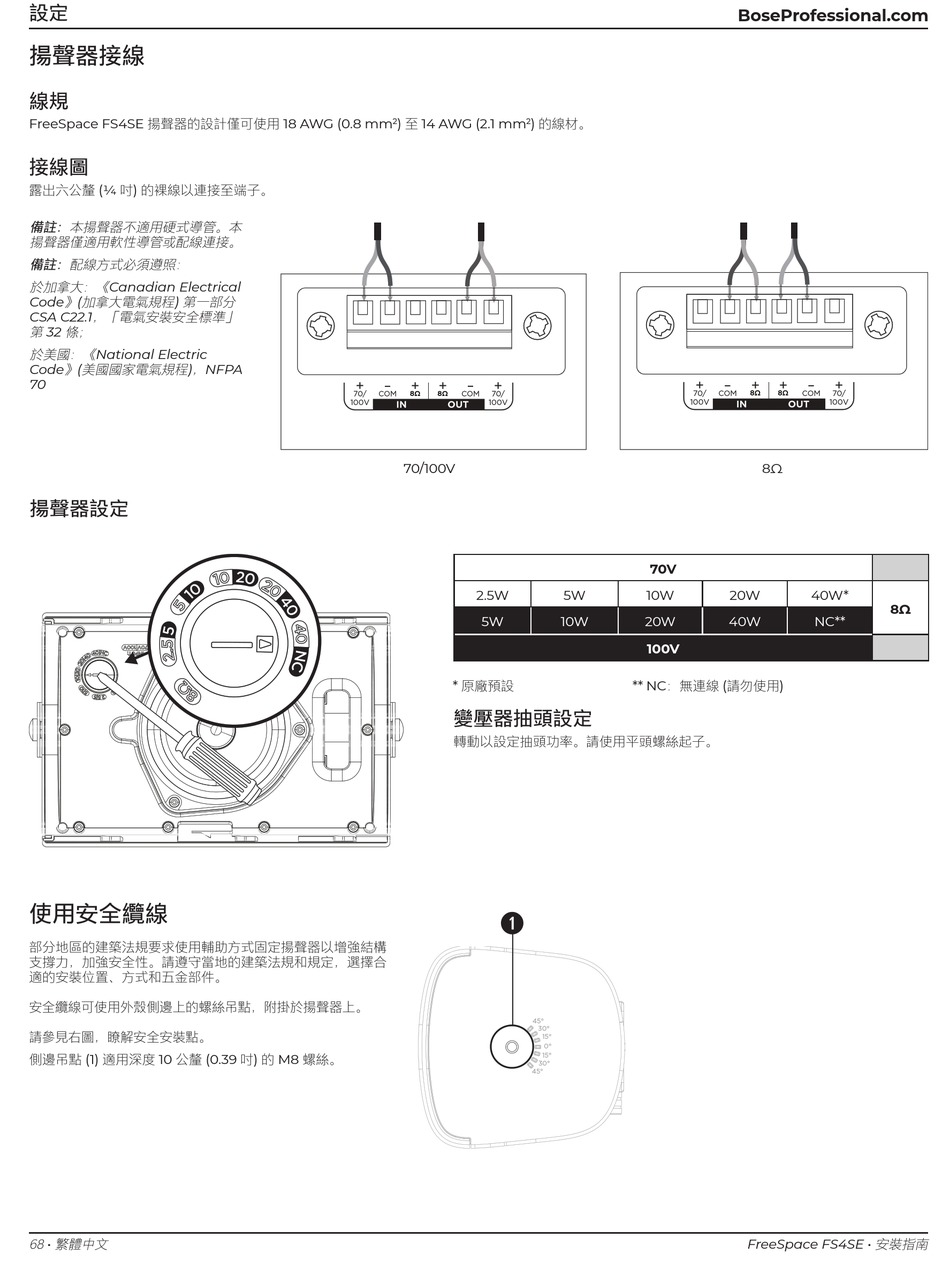

設定
揚聲器接線
線規
FreeSpace FS4SE 揚聲器的設計僅可使用 18 AWG (0.8 mm
接線圖
露出六公釐 (1/4 吋) 的裸線以連接至端子。
備註：本揚聲器不適用硬式導管。本
揚聲器僅適用軟性導管或配線連接。
備註：配線方式必須遵照：
於加拿大：《 Canadian Electrical
Code 》 ( 加拿大電氣規程 ) 第一部分
CSA C22.1 ，「電氣安裝安全標準」
第 32 條；
於美國：《 National Electric
Code 》 ( 美國國家電氣規程 ) ， NFPA
70
揚聲器設定
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構
支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合
適的安裝位置、方式和五金部件。
安全纜線可使用外殼側邊上的螺絲吊點，附掛於揚聲器上。
請參見右圖，瞭解安全安裝點。
側邊吊點 (1) 適用深度 10 公釐 (0.39 吋) 的 M8 螺絲。
68 • 繁體中文
) 至 14 AWG (2.1 mm ) 的線材。
2 2
70/100V
2.5W 5W
5W 10W
* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
q
45°
30°
15°
0°
15°
30°
45°
BoseProfessional.com
8Ω
70V
10W 20W 40W*
20W 40W
100V
** NC：無連線 (請勿使用)
FreeSpace FS4SE • 安裝指南
8Ω
NC**
