Bose Professional FreeSpace FS2SE Installationsanleitung

Vorschau ausblenden Andere Handbücher für FreeSpace FS2SE:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 23

Quicklinks

Diese Anleitung herunterladen
Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 9
Notice d'installation . . . . . . . . . . . . . . . . . . . 16
Installationsanleitung . . . . . . . . . . . . . . . . . . 23
Guida all'installazione . . . . . . . . . . . . . . . . . . 30
Installatiehandleiding . . . . . . . . . . . . . . . . . . 37

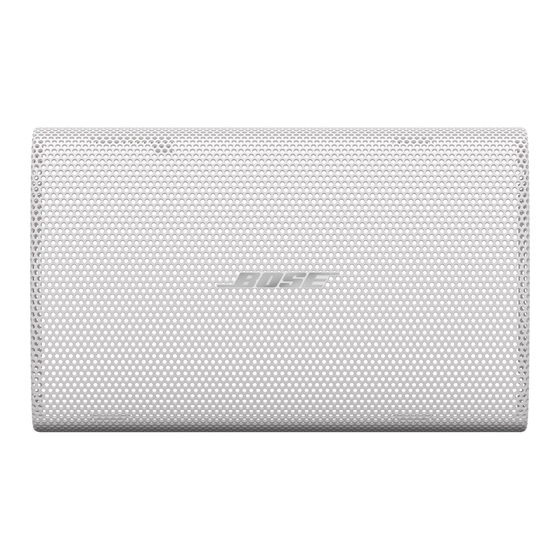

FreeSpace FS2SE
Surface-mount Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 44
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . .51
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
79
‫دليل التركيب‬

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bose Professional FreeSpace FS2SE

Inhaltszusammenfassung für Bose Professional FreeSpace FS2SE

  • Seite 1: Inhaltsverzeichnis

    FreeSpace FS2SE Surface-mount Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning .

  • Seite 2: Important Safety Instructions

    Do not attempt to service this product yourself. Refer all servicing to authorized service centers, installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or This symbol means the product must not be discarded as household waste, and distributor near you, visit PRO.BOSE.COM.

  • Seite 3: Package Contents

    Before installing the loudspeaker, review Important data sheet at PRO.BOSE.COM. For EN 54-24 specifications Safety Instructions on page 2. (including required external EQ), see the FreeSpace FS2SE EN 54- 24 certified ratings (AM857612 Rev. 00) at PRO.BOSE.COM. For fire and evacuation notification applications, environmental rated to IP33C per EN 54-24.

  • Seite 4: Installation Options

    Note: Flexible conduits and couplings must be UL Listed, suitable for the application, and installed in accordance with the local authorities having jurisdiction. 4 • English FreeSpace FS2SE • Installation Guide...

  • Seite 5: Connection Diagrams

    Setup PRO.BOSE.COM Wiring the Loudspeaker Wire Gauge The FreeSpace FS2SE loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.

  • Seite 6: Installing The Bracket

    Loudspeaker on page 5. Ceramic Terminal Attachment Point The FreeSpace FS2SE is compatible with an optional ceramic terminal accessory. See the diagram for the location of the ceramic terminal attachment point. For more information on the ceramic terminal, see the ceramic terminal installation guide at PRO.BOSE.COM.
  • Seite 7 Locate the extended grille tab on the inside of the grille. Attach the grille by sliding it into place. Be sure the extended grille tab attaches to the grille lock on the loudspeaker enclosure. 45° 30° 15° 0° 15° 30° 45° Installation Guide • FreeSpace FS2SE English • 7...

  • Seite 8: Safety And Regulatory Compliance

    Adjusting the Logo The FreeSpace FS2SE comes with a pre-installed Bose logo for horizontal installations. The loudspeaker also comes with a separate logo for vertical installations. To remove the logo, peal it away from the loudspeaker grille. To apply the vertical logo, find the center of the grille and align the notches on the back of the logo with the grille perforation.

  • Seite 9: Guía De Instalación

    • No realice alteraciones no autorizadas a este producto. • El soporte para montaje en pared FreeSpace FS2SE está destinado únicamente para el uso con el modelo FS2SE.

  • Seite 10: Dimensiones Del Producto

    FreeSpace FS2SE en PRO.BOSE.COM. Para conocer las especificaciones de EN 54-24 (incluido el ecualizador externo), consulte las calificaciones de Antes de instalar el altavoz, revise las Instrucciones certificaciones de FreeSpace FS2SE EN 54-24 (AM857612 Rev. 00) en importantes de seguridad en la página 9. PRO.BOSE.COM.

  • Seite 11: Configuración

    Nota: Los conductos y acoplamientos flexibles deben cumplir con el estándar UL, ser adecuados para la aplicación e instalarse conforme a las autoridades locales competentes. FreeSpace FS2SE • Guía de instalación Español • 11...
  • Seite 12 PRO.BOSE.COM Cableado de los altavoces Calibre de cable El altavoz FreeSpace FS2SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los terminales.

  • Seite 13: Instalación Del Soporte

    Punto de sujeción del terminal de cerámica El FreeSpace FS2SE es compatible con un terminal de cerámica opcional. Consulte el diagrama para conocer la ubicación del punto de sujeción del terminal de cerámica. Para obtener más información sobre el terminal de cerámica, consulte la guía de instalación del terminal de cerámica en PRO.BOSE.COM.
  • Seite 14 Busque la lengüeta extendida de la rejilla en el interior de esta. Para fijar la rejilla, deslícela hasta que quede en su lugar. Asegúrese de que la lengüeta extendida de la rejilla encaje en la traba de esta en la carcasa del altavoz. 45° 30° 15° 0° 15° 30° 45° 14 • Español FreeSpace FS2SE • Guía de instalación...

  • Seite 15: Ajuste Del Logotipo

    Directiva de EMC 89/336/EEC y artículo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica la marca CE. El altavoz Bose FreeSpace FS2SE se diseñó según los requisitos definidos en las siguientes especificaciones reglamentarias europeas para sistemas combinados: Norma británica, código de práctica BS 5839, parte 8, cuando se utiliza con el bloque de terminales de cerámica y los fusibles térmicos.

  • Seite 16: Consignes De Sécurité Importantes

    Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise rendez-vous à...

  • Seite 17: Contenu De L'emballage

    Avant d’installer l’enceinte, veuillez consulter les les égaliseurs externes requis), veuillez vous reporter aux évaluations Consignes de sécurité importantes sur la page 16. certifiées EN 54-24 de l’enceinte FreeSpace FS2SE (AM857612 Rev. 00) sur PRO.BOSE.COM. Caractéristiques physiques Pour les applications d’alerte en cas d’incendie et Dimensions du produit Hauteur : 199 mm (7,83 po)
  • Seite 18 Euroblock. Utilisez du silicone pour extérieur ou de qualité marine pour assurer la bonne étanchéité de toutes les connexions par câble. Remarque : les couplages et les conduits flexibles doivent être homologués UL ; ils doivent convenir à l’application et être installés conformément aux prescriptions des autorités locales compétentes. 18 • Français FreeSpace FS2SE • Notice d’installation...
  • Seite 19 Les inserts latéraux (1) sont dimensionnés pour des vis M5 (non fournies), d’une profondeur de 11 millimètres (0,43 po). Les inserts arrière (2) sont dimensionnés pour des vis M6, d’une profondeur de 12 millimètres (0,47 po). Notice d’installation • FreeSpace FS2SE Français • 19...

  • Seite 20: Installation Du Support

    L’enceinte FreeSpace FS2SE est compatible avec un bornier céramique (accessoire optionnel). Reportez-vous au schéma pour vérifier l’emplacement du point de fixation du bornier céramique. Pour plus d’informations sur le bornier céramique, reportez-vous au guide d’installation du bornier céramique sur le site PRO.BOSE.COM. 20 • Français FreeSpace FS2SE • Notice d’installation...

  • Seite 21: Installation De L'enceinte

    Repérez où se trouve la grande languette de la grille située à l’intérieur de la grille. Fixez la grille en la faisant glisser. Vérifiez que la grande languette de la grille est bien engagée au niveau du verrouillage de la grille sur le boîtier de l’enceinte. 45° 30° 15° 0° 15° 30° 45° Notice d’installation • FreeSpace FS2SE Français • 21...
  • Seite 22 Réglage du logo La FreeSpace FS2SE s’accompagne d’un logo Bose préinstallé pour une installation à l’horizontale. Un autre logo est également livré pour une installation verticale. Pour enlever le logo, soulevez-le de la grille d’enceinte puis tirez. Pour mettre en place le logo vertical, au centre de la grille, faites correspondre les encoches situées à...

  • Seite 23: Wichtige Sicherheitshinweise

    Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM. sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss.

  • Seite 24: Übersicht

    Übersicht PRO.BOSE.COM Verpackungsinhalt ×2 ×2 ×4 ×2 ×2 ×2 ×2 ×4 Produktabmessungen 135 mm 113 mm 93 mm Ø 5,5 mm 114 mm 199 mm 189 mm 116 mm Technische Spezifikationen Wichtige Installationshinweise Weitere technische Spezifikationen können Sie dem technischen Datenblatt Bitte lesen Sie vor der Installation des Lautsprechers den für die FreeSpace FS2SE Lautsprecher auf PRO.BOSE.COM entnehmen.
  • Seite 25 Systemeinrichtung PRO.BOSE.COM Installationsoptionen Installationsoptionen und Montagezubehör Montagehalterung (im Lieferumfang enthalten) DMSBRKT Wandhalter Bi-pivot (optional, nur für die Verwendung im Innenbereich) WBPWR-50 Wandhalter Bi-pivot (optional, für die Verwendung im Außenbereich) CMBS2 Deckenhalterung (optional, nur für die Verwendung im Innenbereich) Einzelanschluss Ein- und Ausgang Große Öffnung Vorbereitung der Abdeckung der Anschlüsse Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben).

  • Seite 26: Lautsprechereinstellungen

    Systemeinrichtung PRO.BOSE.COM Verkabeln des Lautsprechers Kabeldurchmesser Der FreeSpace FS2SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab. Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet.

  • Seite 27: Ausrichtung Des Lautsprechers

    Installation PRO.BOSE.COM Ausrichtung des Lautsprechers Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre Installation am besten geeignet ist. Horizontal Vertikal Montage der Halterung Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein muss.
  • Seite 28 Installation PRO.BOSE.COM Installieren des Lautsprechers WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Lautsprechers führen. Befestigen Sie den verkabelten Anschlussstecker am Lautsprecher. Positionieren Sie die Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten. Befestigen Sie die Abdeckung der Anschlüsse mit den beiden dafür vorgesehenen Schrauben, die im Lieferumfang enthalten sind.

  • Seite 29: Entfernen Der Frontabdeckung

    Installation PRO.BOSE.COM Entfernen der Frontabdeckung Die Frontabdeckung ist durch eine Sperrvorrichtung am Lautsprecher befestigt. Lösen Sie die Sperrvorrichtung, indem Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation der Abdeckung einführen. Drücken Sie die Sperrvorrichtung herunter und schieben Sie gleichzeitig die Frontabdeckung vom Lautsprecher weg, um sie zu lösen.
  • Seite 30 (ad esempio, candele accese) sull’apparecchio o in prossimità di esso. • Non apportare alterazioni non autorizzate al prodotto. • La staffa per l’installazione a muro del FreeSpace FS2SE può essere utilizzata solo con questo modello. • Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray per contatti e altri solventi a base di idrocarburi.

  • Seite 31: Contenuto Della Confezione

    (IP55 secondo EN60529; IP33C secondo EN 54-24). È disponibile una griglia in alluminio per impieghi gravosi come accessorio opzionale, per prevenire la corrosione rossastra. Guida all'installazione • FreeSpace FS2SE Italiano • 31...

  • Seite 32: Configurazione

    Nota: i raccordi e i condotti flessibili devono essere conformi alla certificazione UL, adatti per l'applicazione e installati in conformità con le autorità locali competenti. 32 • Italiano FreeSpace FS2SE • Guida all'installazione...
  • Seite 33 PRO.BOSE.COM Cablaggio del diffusore Diametro dei cablaggi Il diffusore FreeSpace FS2SE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
  • Seite 34 Cablaggio del diffusore a pag. 33. Punto di fissaggio del morsetto ceramico FreeSpace FS2SE è compatibile con un terminale in ceramica opzionale. L'immagine a lato mostra la posizione di fissaggio di tale morsetto ceramico. Per ulteriori informazioni sul terminale in ceramica, consultare la guida all'installazione del terminale in ceramica all'indirizzo PRO.BOSE.COM.

  • Seite 35: Installazione Del Diffusore

    Individuare la linguetta della griglia all'interno della stessa. Fissare la griglia facendo scorrere la linguetta in posizione. Assicurarsi che la linguetta della griglia si agganci al sistema di bloccaggio della griglia che si trova sul cabinet del diffusore. 45° 30° 15° 0° 15° 30° 45° Guida all'installazione • FreeSpace FS2SE Italiano • 35...

  • Seite 36: Conformità Alle Norme Di Sicurezza

    Premere sul logo per fissarlo alla griglia del diffusore. Conformità alle norme di sicurezza Il diffusore FreeSpace FS2SE di Bose ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Certificazione ANSI/UL 1480-2016, CAN/ULC-S541 Uso Fire Protective Signaling –...

  • Seite 37: Belangrijke Veiligheidsinstructies

    Om contact op te Dit symbool betekent dat het product niet mag worden weggegooid als nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gaat u naar PRO.BOSE.COM.

  • Seite 38: Afmetingen Van Het Product

    Belangrijke installatie-informatie Raadpleeg voor aanvullende specificaties het datasheet met technische Lees voordat u de luidspreker installeert Belangrijke gegevens voor de FreeSpace FS2SE op PRO.BOSE.COM. Raadpleeg voor veiligheidsinstructies op pagina 37. EN 54-24-specificaties (inclusief de vereiste externe EQ) de FS2SE EN 54-24-certificering voor FreeSpace (AM857612 Rev.
  • Seite 39 Euroblock-connector voorkomt. Gebruik silicone voor buitengebruik of zeewaterbestendig silicone voor een goede afdichting van alle kabelaansluitingen. Opmerking: Flexibele geleiders en koppelingsstukken moeten UL-gecertificeerd en geschikt voor de toepassing zijn en worden geïnstalleerd in overeenstemming met de geldende lokale regelgeving. Installatiehandleiding • FreeSpace FS2SE Nederlands • 39...
  • Seite 40 PRO.BOSE.COM De luidspreker bekabelen Bekabelingsdiameter De FreeSpace FS2SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

  • Seite 41: Keramisch Klemmenblok

    De luidspreker bekabelen op pagina 40. Keramisch klemmenblok De FreeSpace FS2SE is compatibel met een optioneel keramisch klemmenblok. Raadpleeg het schema voor de locatie van het keramische klemmenblok. Raadpleeg voor meer informatie over het keramische klemmenblok de installatiehandleiding voor keramische klemmenblokken op PRO.BOSE.COM.
  • Seite 42 Kijk waar het vergrendelingslipje aan de binnenkant van de grille zit. Bevestig de grille door deze op zijn plaats te schuiven. Zorg dat het lipje van de grille vastklikt in de vergrendeling van de luidsprekerbehuizing. 45° 30° 15° 0° 15° 30° 45° 42 • Nederlands FreeSpace FS2SE • Installatiehandleiding...
  • Seite 43 Het logo verstellen De FreeSpace FS2SE is voorzien van een Bose-logo voor horizontale installatie. Bij de luidspreker wordt ook een afzonderlijk logo geleverd voor verticale installatie. Trek het logo van de luidsprekergrille om dit te verwijderen. Om het verticale logo te bevestigen, houdt u boven het midden van de grille de inkepingen op de achterkant van het logo evenwijdig aan de perforaties op de grille.

  • Seite 44: Viktige Sikkerhetsinstruksjoner

    • Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med FreeSpace FS2SE-høyttalere. Jernvare for å feste høyttaleren til overflaten er ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på...

  • Seite 45: Innhold I Pakken

    Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for FreeSpace FS2SE på PRO.BOSE.COM. For EN 54-24-spesifikasjoner sikkerhetsinstruksjoner på side 44. (inkludert obligatorisk ekstern EQ) kan du se FreeSpace FS2SE EN 54-24-sertifiserte klassifiseringer (AM857612 Rev. 00) på PRO.BOSE.COM. I forbindelse med brann- og evakueringsvarslinger er Fysisk den miljøklassifisert for IP33C i henhold til EN 54-24.
  • Seite 46 Merk: Det er montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Benytt silikon til utendørs eller maritim bruk for å tette alle koblinger for å få en tett forsegling. Merk: Fleksible rør og koblinger må være UL-listet, egnet for bruksområdet og installeres i henhold til lokale myndigheter som har jurisdiksjon. 46 • Norsk FreeSpace FS2SE • Monteringsveiledning...
  • Seite 47 Konfigurering PRO.BOSE.COM Kable høyttaleren Kabeldiameter FreeSpace FS2SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter (1/4-tommer) av ledningen for å feste til terminalene. Merk: Høyttaleren er ikke sertifisert for bruk med et stivt rør.
  • Seite 48 Kable høyttaleren på side 47. Keramikkfestepunkt FreeSpace FS2SE er kompatibel med ett valgfritt keramikkfestetilbehør. Se diagrammet for plasseringen av keramikkfestepunktet. Hvis du vil ha mer informasjon om keramikkfestet, kan du se monteringsveiledningen for keramikkfestet på PRO.BOSE.COM.
  • Seite 49 Finn den utvidede grilltappen på innsiden av grillen. Fest grillen ved å skyve den på plass. Pass på at den utvidede grilltappen festes til grilllåsen på høyttalerkabinettet. 45° 30° 15° 0° 15° 30° 45° Monteringsveiledning • FreeSpace FS2SE Norsk • 49...
  • Seite 50 Justere logoen FreeSpace FS2SE leveres med en forhåndsinstallert Bose-logo for horisontal montering. Høyttaleren leveres også med en egen logo for vertikal montering. Hvis du vil fjerne logoen, må du dra den av høyttalergrillen. Hvis du vil bruke den vertikale logoen, finner du midten av grillen og justerer hakkene på...

  • Seite 51: Ważne Zalecenia Dotyczące Bezpieczeństwa

    źródeł otwartego ognia, np. zapalonych świec. • Nie wolno dokonywać modyfikacji produktu bez zezwolenia. • Wspornik do montażu ściennego FreeSpace FS2SE jest przeznaczony wyłącznie do modelu FS2SE. • Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę...

  • Seite 52: Zawartość Opakowania

    FreeSpace FS2SE na stronie PRO.BOSE.COM. Specyfikacja normy EN 54-24 (także dla wymaganego korektora zewnętrznego) znajduje się w certyfikacie Przed rozpoczęciem montażu głośnika zapoznaj się zgodności FreeSpace FS2SE EN 54-24 (AM857612 Rev. 00) na stronie z Ważnymi zaleceniami dotyczącymi bezpieczeństwa PRO.BOSE.COM.

  • Seite 53: Opcje Montażu

    żółknięcie i działanie warunków atmosferycznych. Uwaga: Elastyczne kanały kablowe muszą mieć certyfikat UL, być przeznaczone do tego zastosowania oraz muszą zostać zamontowane zgodnie z postanowieniami władz lokalnych. Podręcznik instalacji • FreeSpace FS2SE Polski • 53...
  • Seite 54 Konfiguracja PRO.BOSE.COM Okablowanie głośnika Grubość przewodu Do montażu głośnika FreeSpace FS2SE należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Uwaga! Głośnik nie jest przeznaczony do użytku ze...
  • Seite 55 Podłączanie okablowania do głośnika na stronie 54. Punkt mocowania ceramicznego bloku zacisków W głośniku FreeSpace FS2SE można zamontować opcjonalny ceramiczny blok zacisków. Na rysunku przedstawiono punkt mocowania ceramicznego bloku zacisków. Więcej informacji na temat tego akcesorium można znaleźć w podręczniku instalacji ceramicznego bloku zacisków na stronie PRO.BOSE.COM.
  • Seite 56 Ustalić położenie zakładki wewnątrz osłony głośnika. Zamontować osłonę, wsuwając ją na obudowę. Należy upewnić się, że zakładka wewnątrz osłony wsunęła się do blokady osłony w obudowie głośnika. 45° 30° 15° 0° 15° 30° 45° 56 • Polski FreeSpace FS2SE • Podręcznik instalacji...
  • Seite 57 Przełącznik mocy Dostosowywanie logo Logo Bose znajdujące się na głośniku FreeSpace FS2SE jest ustawione w pozycji do montażu poziomego. Jednak do zestawu dołączone jest także oddzielne logo do montażu głośnika w pozycji pionowej. Logo można usunąć, odklejając je od głośnika. Aby przymocować logo do montażu pionowego, określ środek osłony i ustaw logo tak, aby nacięcia na logo biegły wzdłuż wyżłobień w osłonie. Następnie dociśnij logo, aby przytwierdzić...

  • Seite 58: 安装指南

    方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人 Bose Corporation 总部：1-877-230-5639 员才能尝试以吊装的方式安装任何扬声器。 Bose 和 FreeSpace 是 Bose Corporation 的商标。 • 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地 ©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他 的建筑法规。 方式使用本文档的任何部分。 • 仅使用随附安装紧固件和配件或 Bose 指定与 FreeSpace FS2SE 扬声器配 合使用的安装紧固件和配件。不提供用于将扬声器固定到安装表面的 质保信息 安装紧固件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技 本产品享有有限保修。 术参数表。 有关质保的详细信息，请访问 PRO.BOSE.COM。 • 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃 的蜡烛）置于本产品上或靠近本产品。 • 未经授权切勿改装本产品。...
  • Seite 59 7.44 英寸 4.57 英寸 技术规格 重要安装信息 安装扬声器之前，请阅读第 58 页上的重要安全说明。 有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2SE 技术参 数表。 有关 EN 54-24 规范（包括所需外部均衡），请参阅 PRO.BOSE.COM 上的 FreeSpace FS2SE EN 54-24 认证评级 （AM857612 版本 00）。 对于火灾和疏散通知应用程序，环境评级为 IP33C （依据 EN 54-24）。 外观 对于通用音频安装应用程序，环境评级为 IP55 产品尺寸 高度：199 毫米（7.83 英寸）...
  • Seite 60 安装方式 安装选件和配件 安装支架（随附） DMSBRKT 双轴墙架（可选；仅限室内） WBPWR-50 双轴墙架（可选；室外） CMBS2 吸顶安装支架（可选，仅室外可用） 仅输入型 输入环出型 宽口型 准备输入罩 输入罩分别针对三种不同的布线情况而设计（参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。 使用一个 1/2 英 寸转 1/2 英寸的螺纹接口和两个 3/8 英寸的工业尺寸导管配件穿过 1/2 英寸的进线（请参阅下图）。 小心：在安装软质管子和输入罩时，切勿使用开口型布线方式。 小心：为防止进水，请勿面朝上安装输入防护罩。 注意：安装人员有责任进行密封，以防水液进入 Euroblock 接口。 使用户外或海洋级硅胶密封所有线路连接处，以确保密封。 注意：软质管子与接口必须是 UL 列明的类别，并根据拥有司法权的当地监管机构的规定进行安装。 60 • 简体中文 FreeSpace FS2SE • 安装指南...
  • Seite 61 PRO.BOSE.COM 设置 扬声器接线 线规 FreeSpace FS2SE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连接到端子。 注意： 扬声器不适合与硬质管子一起 使用。扬声器仅适合软质管子或直接 布线连接方式。 注意： 布线方法必须符合： 在加拿大，《加拿大电气规范》第 I 部分 CSA C22.1， 电气安装安全标准 第 32 节； 在美国， NFPA 70 美国国家电气法规 和 NFPA 72 国家火警和信号代码。 70/100V 16Ω...
  • Seite 62 安装支架 注意：选择安装位置时，必须将安装支架的至少一个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。请选 择符合当地所有建筑法规和要求的紧固件。 注意：请选择合适的紧固件以支撑扬声器的重量（ 1.63 千克 [ 3.60 磅]）。 做好钻孔记号。 在墙壁上钻两个孔（大小适合相应的紧固件）。 使用两颗螺丝（不随附）将支架固定到墙壁上。注意：使用 M5 或 10-24 号尺寸的螺钉。 连接接线端子 将接线穿过支架的中心孔。 插入接线时请从输入罩底部穿过。请参阅第 60 页的准备 输入罩。 执行接线端子接线操作。有关接线信息，请参阅第 61 页的 扬声器接线。 陶瓷端子连接点 FreeSpace FS2SE 与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。有关 陶瓷端子的详细信息，请参阅 PRO.BOSE.COM 上的陶瓷端子安装指南。 62 • 简体中文 FreeSpace FS2SE • 安装指南...
  • Seite 63 PRO.BOSE.COM 安装 安装扬声器 警告： 不遵循以下步骤可能会导致不安全的安装环境，有扬声器跌落的危险。 将已经接好线的接线端子连接到扬声器。 将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用两个随附的输入罩螺钉固定输入罩。请参阅第 60 页的准备输入罩。 将扬声器固定在支架臂之间，然后使用螺纹嵌入件将随附的任一支架螺钉插入扬声器每侧。 将安装支架上的插销对准适用于安装的角度卡槽，然后将支架扣入扬声器。 注意：扬声器的角度可以调节至 0°、±15°、±30° 或 ±45°。 注意：在室外应用时，请勿以向上俯角安装扬声器。 拧紧扬声器两侧的螺钉，将扬声器固定至安装支架。请勿过度扭转螺钉。 注意：在连接网罩之前，请将扬声器抽头设置调整为正确的设置。请参阅第 61 页的扬声器设置。 找到网罩内侧的网罩扣。将其滑入到位以装上网罩。确保将网罩扣固定至扬声器外壳的网罩锁。 45° 30° 15° 0° 15° 30° 45° 安装指南 • FreeSpace FS2SE 简体中文 63...
  • Seite 64 安装 PRO.BOSE.COM 移除网罩 网罩已通过网罩锁固定至扬声器。将小工具插入网罩穿孔（直径小于 1.5 毫米），解开网罩锁。解开网罩锁之后，将网罩从扬声器上滑出以拆下网罩。 注意：网罩锁位于扬声器抽头开关反面。请参阅下图查看网罩锁位置。 抽头开关 调整徽标 FreeSpace FS2SE 随附预安装的 Bose 徽标以进行水平安装。扬声器还随附一个单独的徽标以进行垂直安装。要移除徽标，请将其从扬声器网罩剥离。 要应用垂直徽标，找到网罩中心位置，然后将徽标背面的缺口与网罩穿孔对其。按压以将其固定至扬声器网罩。 安全与法规遵从 Bose FreeSpace FS2SE 扬声器经过测试，符合以下规格和用途： 符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准 防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。 不适用于在直流监控系统中使用。 适合在室外潮湿的场所中使用。 EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统 环境类型：B（室外应用）...
  • Seite 65 方式使用本資料的任何部分。 害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採 用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安 保固資訊 全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。 此產品享有有限保固。 • 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 如需保固詳細資料，請造訪 PRO.BOSE.COM。 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。 • 僅限使用 Bose 隨附或指定用於 FreeSpace FS2SE 揚聲器的五金部件與 配件。未隨附可將揚聲器固定至安裝表面的五金部件。如需相容配 件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。 • 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本 產品上或本產品附近。 • 未經授權請勿擅自改裝本產品。 • FreeSpace FS2SE 壁掛支架僅供型號 FS2SE 使用。 • 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括 但不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會...
  • Seite 66 技術規格 重要安裝資訊 安裝揚聲器之前，請先閱讀第 65 頁的「重要安全指示」。 如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2SE 技 術資料表。 有關 EN 54-24 規格 (包含所需外接 EQ)，請前往 PRO.BOSE.COM 網站參閱 FreeSpace FS2SE EN 54-24 認證等級 (AM857612 Rev. 00)。 火災與疏散警報應用符合 EN 54-24 認證 IP33C 環境等級。 外觀 一般音訊安裝應用符合 EN60529 標準 IP55 環境等級。...
  • Seite 67 DMSBRKT 左右及傾角支架 (選配，室內專用) WBPWR-50 左右及傾角支架 (選配，戶外適用) CMBS2 天花板安裝支架 (選配；僅供室內使用) 單輸入 輸出入 開放式 輸入端子外蓋準備工作 輸入端子外蓋的設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。 針對 1/2 吋的線孔， 請使用一個 1/2 吋對 1/2 吋的螺紋耦合接頭，以及兩個 3/8 吋管徑的導管配件 (請見下方圖表)。 注意：安裝具有軟管的輸入端子外蓋時，請勿採用全開式配線。 注意：為防止水分滲入，請勿將輸入端子外蓋朝上安裝。 備註：安裝人員須負責將導管密封，以防止水滲入 Euroblock 連接端子。採用戶外級或航海級矽膠來密封所有的接線連線，以確保緊密密封。 備註：軟管和耦合接頭必須符合 UL 標準、適用於該應用，並依照具有管轄權的地方當局之規定進行安裝。 安裝指南 • FreeSpace FS2SE 繁體中文 • 67...
  • Seite 68 設定 PRO.BOSE.COM 揚聲器接線 線規 FreeSpace FS2SE 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出六公釐 (1/4 吋) 的裸線以連接至端子。 備註：本揚聲器不適用硬式導管。本 揚聲器僅適用軟性導管或配線連接。 備註：配線方式必須遵照： 於加拿大：《 Canadian Electrical Code 》 ( 加拿大電氣規程 ) 第一部分 CSA C22.1 ，「電氣安裝安全標準」 第 32 條；...
  • Seite 69 備註：請選用合適的緊扣件，須能支撐揚聲器重量 (1.63 公斤 [ 3.60 磅] ) 。 標記鑽孔。 在牆面上鑽出兩個鑽孔 (尺寸符合合適的緊扣件)。 使用兩個螺絲將支架固定於牆面 (未隨附)。 備註：使用 M5 或 # 10 至 24 尺寸的螺絲。 連接器接線 將線路穿過支架中央孔。 安裝時，請將連接線從輸入端子外蓋底部插入。請參閱第 67 頁的「輸入端子外蓋準備工作」。 將線路連接至連接器。如需瞭解配線資訊，請參見第 68 頁 「揚聲器接線」。 陶瓷接頭安裝點 FreeSpace FS2SE 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷 接頭的更多資訊，請參閱 PRO.BOSE.COM 上的陶瓷接頭安裝指南。 安裝指南 • FreeSpace FS2SE 繁體中文 • 69...
  • Seite 70 安裝 PRO.BOSE.COM 安裝揚聲器 警告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全，造成墜落風險。 將接好線的連接器安裝至揚聲器。 請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。請使用隨附的兩個輸入端子外蓋螺絲來固定輸入端子外蓋。請參閱第 67 頁的 「輸入端子外蓋準備工作」。 將揚聲器置於支架支臂之間，將隨附的其中一個支架螺絲裝入揚聲器側邊的螺絲吊點。 將安裝支架上的插銷對齊適合所需安裝的角度插槽，接著將揚聲器扣入支架中。 備註：揚聲器角度可調整為 0° 、 ±15° 、 ±30° 或 ±45° 。 備註：若用於戶外，請勿以向上俯仰角安裝揚聲器。 鎖緊揚聲器兩側的螺絲，將揚聲器固定於安裝支架上。請勿將螺絲鎖得過緊。 備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設定。請參閱第 68 頁的「揚聲器設定」。 將延伸網罩插片置於網罩內部。將其滑入定位以連接網罩。請確保延伸網罩插片連接至揚聲器外殼上的網罩鎖。 45° 30° 15° 0° 15° 30° 45° 70 • 繁體中文 FreeSpace FS2SE • 安裝指南...
  • Seite 71 PRO.BOSE.COM 安裝 取下網罩 網罩以網罩鎖固定在揚聲器上。將小型工具插入網罩鏤空處 (直徑不超過 1.5 公釐)，即可打開網罩鎖。壓下網罩鎖時，將網罩滑出揚聲器即可將其卸下。 備註：網罩鎖位於揚聲器抽頭開關的對面側。請見下圖，瞭解網罩鎖的確切位置。 抽頭開關 調整標誌 FreeSpace FS2SE 已預先裝有適合水平安裝的 Bose 標誌。揚聲器亦另隨附適合垂直安裝的標誌。若要移除標誌，請從揚聲器網罩上撕除。若要裝上垂 直標誌，請找出網罩的中心點，將標誌背面的槽口對準網罩鏤空處。按壓標誌即可將其固定在揚聲器網罩上。 安全與規章遵循 Bose FreeSpace FS2SE 揚聲器通過測試，符合下列規格及用途： 列為 ANSI/UL 1480-2016, CAN/ULC-S541 火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。 不適用 DC 監督式系統。 適合於戶外潮濕之處使用。 EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器...

  • Seite 72: 設置ガイド

    • FreeSpace FS2SEには、本体付属またはボーズ指定の取り付け部品およびアクセサリ ーのみをご使用ください。本スピーカーを取り付け面に固定するための器具は付 属していません。使用可能なアクセサリーの詳細については、PRO.BOSE.COMに用意 されている、本製品のテクニカルデータシートを参照してください。 • 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気 を、製品の上や近くに置かないでください。 • 許可なく製品を改造しないでください。 • FreeSpace FS2SEに付属している壁面取り付けブラケットは、モデルFS2SE専用です。 • スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、および炭化 水素を基剤とする溶剤などを含む、ボーズ指定外の化学物質にさらさないでくだ さい。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割 れが生じて落下事故を招くおそれがあります。 • スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石け ん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で 使用しないでください。 仕様: 入力電圧: 70V/100V インピーダンス: 16 Ω,16W 電流またはパワー: （70V）: 1W,2W,4W,8W,16W,(100V) : 2W,4W,8W,16W 72 • 日本語 FreeSpace FS2SE • 設置ガイド...
  • Seite 73 （AM857612 Rev. 00）を参照してください。 火災および避難誘導の基準は、EN 54-24に準拠し、IP33Cの環境 物理的仕様 耐候性に対応しています。 高さ: 199 mm 製品寸法 汎用オーディオ設置の基準は、EN60529に準拠し、IP55の環境耐 幅: 113 mm 候性に対応しています。 奥行き: 135 mm 1.63 kg 質量（グリルおよびブラケット装着時のス ピーカー、単体） 4.17 kg 梱包質量（ペア） 使用環境 付属の耐候性入力カバーを使用すると、 水気の多い屋外での使用に適しています （EN60529準拠のIP55、EN 54-24準拠の IP33C）。アクセサリーのオプションとして、 過酷な環境下で赤さびを防止するアルミ グリルを利用可能です。 設置ガイド • FreeSpace FS2SE 日本語 • 73...
  • Seite 74 PRO.BOSE.COM セットアップ 設置オプション 設置オプションとアクセサリー 取り付けブラケット（付属） DMSBRKT 壁掛けブラケット（オプション、屋内専用） WBPWR-50 壁掛けブラケット（オプション、屋外用） CMBS2天井吊り下げブラケット（オプション、屋内専用） 単一入力 入力および出力 開口 入力カバーの準備 入力カバーは、上記3つの各配線パターンに対応するように設計されています。ゴム管の点線に沿って切り取ることで、お使いの配線パターンに合わせて入力カ バーの構成を変更することができます。 両側が1/2インチ径のネジ式カップリングと、1/2インチノックアウト用の導管器具（所要寸法3/8インチ）を2つ使用してく ださい（下の図を参照）。 注意: フレキシブル導管と入力カバーを取り付ける場合は、開口の配線形式は使用しないでください。 注意: 水の侵入を防ぐため、入力カバーを上向きに取り付けないでください。 注: ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。 屋外仕様や海洋仕様のシリコンを使用して、すべてのケーブル接 続をしっかりと保護してください。 注: フレキシブル導管とカップリングはUL準拠である必要があります。また、用途に適したもので、各地域の管轄官庁の規制に従う必要があります。 74 • 日本語 FreeSpace FS2SE • 設置ガイド...
  • Seite 75 PRO.BOSE.COM セットアップ スピーカーの配線 ケーブルゲージ FreeSpace FS2SEで使用できるケーブルのゲージは、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して端子に接続します。 注: 本スピーカーは、固定導管の使用に は対応しておらず、フレキシブル導管ま たはケーブル接続のみに適しています。 注: 配線は、以下に従って行う必要が あります。 カナダ: CSA C22.1,Canadian Electrical Code, パート 1,Safety Standard for Electrical Installations ,セクション 32 米国: The National Electrical Code,NFPA 70 および National Fire Alarm and Signaling...
  • Seite 76 PRO.BOSE.COM 設置 スピーカーの向き 設置環境に合わせて最適なスピーカーの向きを選択します。 横向き 縦向き ブラケットを取り付ける 注: 取り付け位置を決める際、取り付けブラケットの取り付けポイントの1箇所以上を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっか り固定されない場合、取り付ける際に適切な補強器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。 注: スピーカーの重量（1.63 kg）を支えるのに適した留め具を選択してください。 穴を空ける位置に印を付けます。 壁に穴（使用する留め具の大きさ）を2つ開けます。 ネジを2つ（付属していません）使い、ブラケットを壁に固定します。注: M5または#10-24サイズのネジを使います。 コネクターを配線する ケーブルは、ブラケットの中央の穴を通します。 入力カバーの底にケーブルを挿入します。「入力カバーの準備」 （74ページ）を参照してください。 コネクターに配線します。配線について詳しくは、「スピーカーの配 線」（75ページ）を参照してください。 セラミックターミナルの取り付けポイント FreeSpace FS2Cはオプションのセラミックターミナルアクセサリーに対応しています。セラミ ックターミナルの取り付けポイントは、図を参照してください。セラミックターミナルの詳細につい ては、PRO.BOSE.COM に用意されている、セラミックターミナルの設置ガイドを参照してくださ い。 76 • 日本語 FreeSpace FS2SE • 設置ガイド...
  • Seite 77 PRO.BOSE.COM 設置 スピーカーを取り付ける 警告: 下記の手順に従わない場合、設置が不安定になり、落下事故の原因となる可能性があります。 配線済みのコネクターをスピーカーに取り付けます。 入力カバーをコネクターの上から取り付け、スピーカーに強く押し付けてしっかりと密閉します。付属の入力カバーネジ（x2）を使用して入力カバーを固定し ます。「入力カバーの準備」（74ページ）を参照してください。 スピーカーをブラケットアーム間に差し込み、付属のブラケットネジをスピーカー各側面のネジ穴に挿入します。 取り付けブラケットのピンを、取り付けに適した角度スロットに合わせ、ブラケットをスピーカーにはめ込みます。 注: スピーカーの角度は、0°、±15°、±30°、±45°に調節できます。 注: 屋外用途ではスピーカーを上向きに取り付けないでください。 スピーカー両側面のネジを締め、スピーカーを取り付けブラケットに固定します。ネジを締めすぎないようにしてください。 注: グリルの取り付けの前に、設置に合わせてスピーカーのタップ設定を適切な値に調整します。75ページのスピーカーの設定を参照してください。 グリルの内側に出ているグリルタブの位置を確認します。グリルをスライドさせてはめ込みます。グリルから出ているグリルタブがスピーカー筐体のグリルロ ックに固定されていることを確認してください。 45° 30° 15° 0° 15° 30° 45° 設置ガイド • FreeSpace FS2SE 日本語 • 77...
  • Seite 78 86.0 dBA 85.9 dBA 16 W 87.7 dBA 87.7 dBA 16 W 82.6 dBA 82.5 dBA 16 Ω 87.5 dBA — 16 Ω 82.6 dBA — 表記されているSPLはUL 1480指定のレポート方法に準拠しています。 周波数特性: 火災報知器（UL）: 95 Hz～17000 Hz 78 • 日本語 FreeSpace FS2SE • 設置ガイド...
  • Seite 79 .‫الشموع المشتعلة، فوق المنتج أو بالقرب منه‬ .‫ال تقم بإجراء أي تعديالت غير مصر ّ ح بها على هذا المنتج‬ ‫ إال مع الطراز‬FreeSpace FS2SE ‫ال ت ُ ستخدم كتيفة التثبيت على الحائط الخاصة بمكبر الصوت‬ .FS2SE ‫ال تعر ّ ض مكبر الصوت أو مكونات التركيب ألي مواد كيميائية غير تلك التي تحددها شركة‬...
  • Seite 80 ‫معلومات هامة حول التركيب‬ ‫المواصفات الفنية‬ FreeSpace FS2SE ‫للحصول على مواصفات إضافية، راجع ورقة البيانات الفنية لمكبر الصوت‬ .79 ‫قبل تركيب مكرر الصوت، راجع القسم إرشادات مهمة حول السالمة في الصفحة‬ ‫ 45-42 (بما في ذلك الموازن الخارجي‬EN ‫. للحصول على مواصفات‬PRO.BOSE.COM ‫على‬...
  • Seite 81 ‫. استخدم السيليكون المخصص لألماكن الخارجية أو السيليكون من الفئة البحرية إلغالق كل توصيالت األسالك، ولضمان غلق‬Euroblock ‫مالحظة: يتحمل اختصاصي التركيب مسؤولية منع تسر ّ ب المياه إلى موصل‬ .‫محكم‬ .‫ ومناسبة للتطبيق ومر ك َّ بة وف ق ً ا للسلطات المحلية صاحبة االختصاص القضائي‬UL ‫مالحظة: يجب أن تكون القارنات والمواسير المرنة معتمدة من ق ِ بل‬ ‫ • دليل التركيب‬FreeSpace FS2SE ‫18 • العربية‬...
  • Seite 82 ‫توصيل أسالك مكبر الصوت‬ ‫قياس األسالك‬ ‫( إلى 41 بمعيار السلك األمريكي )1,2 مم‬ ‫ للعمل بأسالك مقاس 81 بمعيار السلك األمريكي )8,0 مم‬FreeSpace FS2SE ‫تم تصميم مكبر الصوت‬ .‫( فقط‬ ‫مخططات التوصيل‬ .‫اكشف ستة ملليمترات )1/4 بوصة( من السلك العاري لتوصيله باألطراف‬...
  • Seite 83 .82 ‫توصيل أسالك مكبر الصوت في الصفحة‬ ‫نقطة توصيل الطرف المصنوع من السيراميك‬ ‫ مع ملحق طرف اختياري مصنوع من السيراميك. راعج الرسم البياني لمعرفة مكان نقطة‬FreeSpace FS2SE ‫يتوافق‬ ‫توصيل الطرف المصنوع من السيراميك. للحصول على مزيد من المعلومات حول الطرف المصنوع من السيراميك، راعج‬...
  • Seite 84 ‫6. حدد موقع لسان الحاجز الشبكي الممدد من الجهة الداخلية للحاجز الشبكي. ر ك ّ ب الحاجز الشبكي من خالل تمريره وتثبيته في مكانه. احرص على أن يتم تثبيت لسان الحاجز الشبكي الممدد على قفل الحاجز الشبكي على‬ .‫علبة مكبر الصوت‬ 45° 30° 15° 0° 15° 30° 45° 84 • ‫العربية‬ FreeSpace FS2SE • ‫دليل التركيب‬...
  • Seite 85 ‫ المر ك ّ ب مسب ق ً ا للتركيب بشكل أفقي. ويأتي مكبر الصوت مزو ّ د ًا أي ض ً ا بشعار منفصل للتركيب بشكل عمودي. إلزالة الشعار، انزعه عن الحاجز‬Bose ‫ مزو ّ د ًا بشعار‬FreeSpace FS2SE ‫يأتي...
  • Seite 88 ©2020 Bose Corporation, All rights reserved. Framingham, MA 01701-9168 USA PRO.BOSE.COM AM861342 Rev. 02 December 2020...
