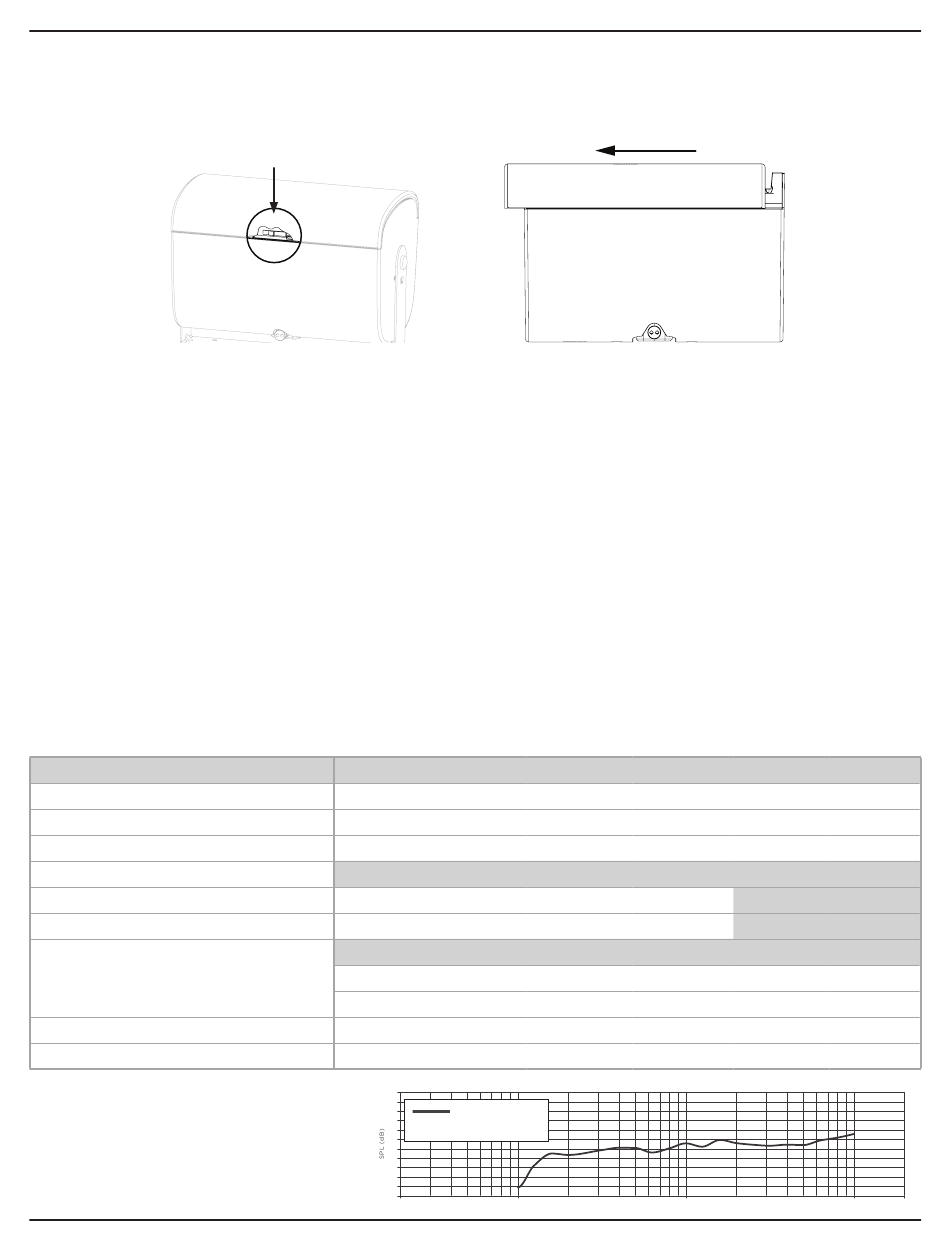

Demontaż osłony
Osłona jest przytwierdzona do głośnika za pomocą blokady. Aby zwolnić blokadę, należy wsunąć niewielkie narzędzie (o średnicy do 1,5 mm) do otworu
w osłonie. Trzymając narzędzie w otworze blokady, należy wysunąć osłonę z obudowy głośnika.
Uwaga: Blokada osłony znajduje się po przeciwnej stronie od przełącznika mocy głośnika. Na poniższym schemacie przedstawiono położenie blokady
osłony.
Dostosowywanie logo
Logo Bose znajdujące się na głośniku FreeSpace FS4SE jest ustawione w pozycji do montażu poziomego. Jednak do zestawu dołączone jest także oddzielne
logo do montażu głośnika w pozycji pionowej. Logo można usunąć, odklejając je od głośnika. Aby przymocować logo do montażu pionowego, określ środek
osłony i ustaw logo tak, aby nacięcia na logo biegły wzdłuż wyżłobień w osłonie. Następnie dociśnij logo, aby przytwierdzić je do osłony.
Informacje dotyczące bezpieczeństwa i zgodności
Głośnik FreeSpace FS4SE przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:
Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego
Do zastosowań ogólnych — kategoria UL UEAY, numer pliku S36835.
Nadaje się do użytku na zewnątrz w lokalizacjach o dużej wilgotności.
EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania pożaru
i alarmów przeciwpożarowych montowanych w budynkach.
Typ środowiska: B (do użytku na zewnątrz)
Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie z normą NFPA 70, National Electric Code, 2002, art. 640.
Głośniki nadają się do instalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie z normą NFPA 70, National
Electric Code, 2002, art. 760
NFPA 70, National Electric Code, 2002, art. 300-22(c).
NFPA 90-A, 2002, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.10.2.6.5.
EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, o czym świadczy oznakowanie CE.
Głośnik FreeSpace FS4SE został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących
systemów łączonych:
British Standard Code of Practice BS 5839, część 8., w przypadku korzystania z ceramicznego bloku zacisków i bezpiecznika
termicznego.
Produkt przetestowany pod kątem zgodności z normą IEC60268-5.
Zgodność z certyfikatem EN 54-24
Zakres częstotliwości
Czułość (1 W, odl. 4 m)
Maksymalny zmierzony SPL, odl. 4 m
Kąt pokrycia – pasmo oktawowe
Propagacja pozioma
Propagacja pionowa
Impedancja znamionowa
Pasywna impedancja nominalna
Znamionowa moc szumowa
Przypisy
1. Parametry techniczne zostały zmierzone w
komorze bezodbiciowej (wolna przestrzeń).
Płaszczyzna odniesienia znajduje się na
powierzchni maskownicy i jest prostopadła
do osi odniesienia. Oś odniesienia jest
prostopadła do środka powierzchni
maskownicy. Płaszczyzna pozioma obejmuje
oś odniesienia i jest prostopadła do
płaszczyzny odniesienia.
Podręcznik instalacji • FreeSpace FS4SE
Przełącznik mocy
1
od 100 Hz do 10 kHz
75,0 dB
88,2 dB
500 Hz
360°
360°
70 V
100 V
8 Ω
40 W
90
85
80
75
70
65
60
55
50
45
40
35
1000 Hz 2000 Hz
155° 120°
155° 115°
2,5 W 5 W
1960 Ω 980 Ω
— 2000 Ω
Osiowa charakterystyka częstotliwościowa
Bez ustawień
korektora
20 100
4000 Hz
95°
80°
10 W 20 W
490 Ω 245 Ω
1000 Ω 500 Ω
1000
Frequency (Hz)
Instalacja
40 W
123 Ω
250 Ω
10000 20000
