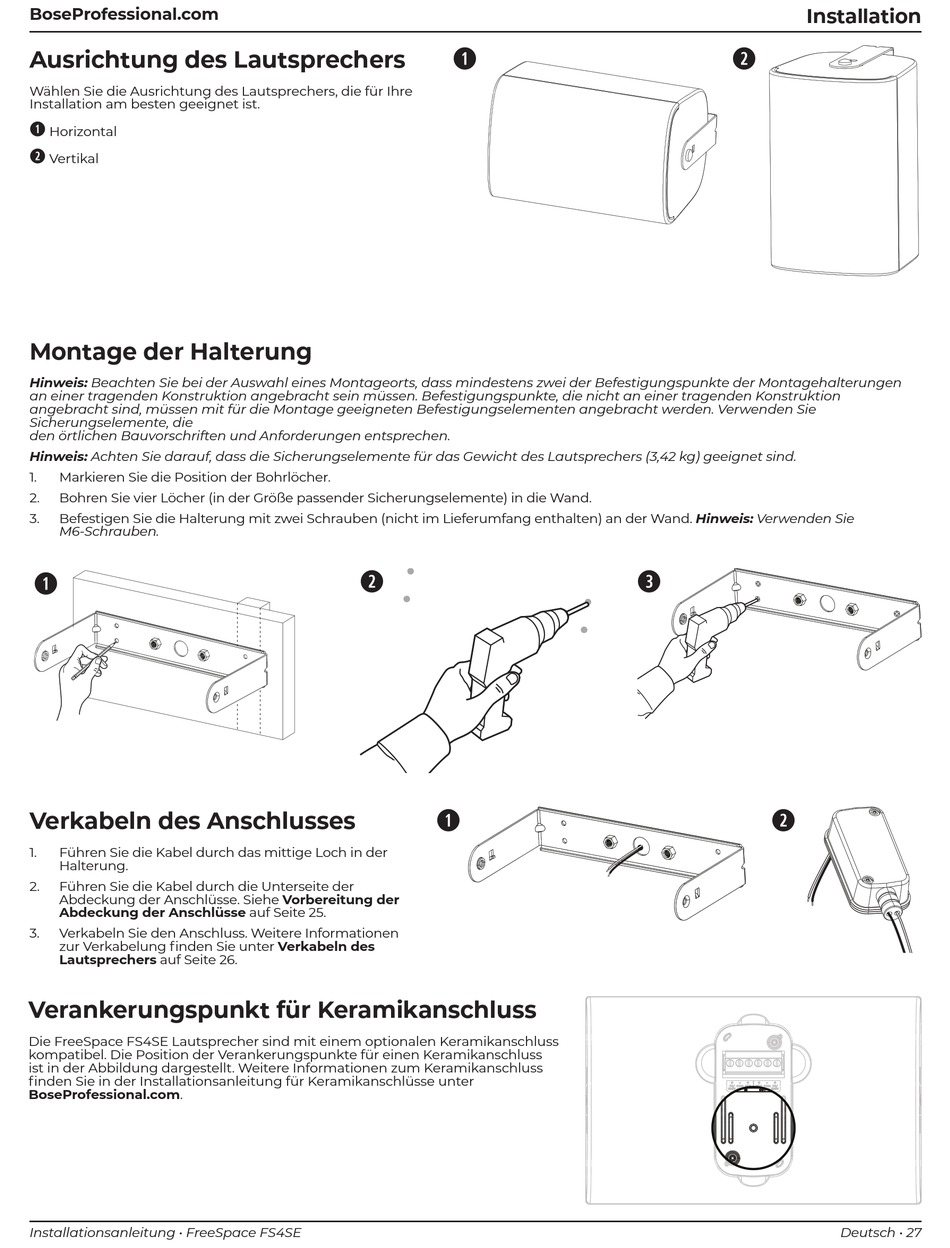

Ausrichtung des Lautsprechers
Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre
Installation am besten geeignet ist.
q
Horizontal
w
Vertikal
Montage der Halterung
Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens zwei der Befestigungspunkte der Montagehalterungen
an einer tragenden Konstruktion angebracht sein müssen. Befestigungspunkte, die nicht an einer tragenden Konstruktion
angebracht sind, müssen mit für die Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie
Sicherungselemente, die
den örtlichen Bauvorschriften und Anforderungen entsprechen.
Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (3,42 kg) geeignet sind.
1. Markieren Sie die Position der Bohrlöcher.
2. Bohren Sie vier Löcher (in der Größe passender Sicherungselemente) in die Wand.
Befestigen Sie die Halterung mit zwei Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie
3.
M6-Schrauben.
q
Verkabeln des Anschlusses
1. Führen Sie die Kabel durch das mittige Loch in der
Halterung.
2. Führen Sie die Kabel durch die Unterseite der
Abdeckung der Anschlüsse. Siehe Vorbereitung der
Abdeckung der Anschlüsse auf Seite 25.
3. Verkabeln Sie den Anschluss. Weitere Informationen
zur Verkabelung finden Sie unter Verkabeln des
Lautsprechers auf Seite 26.
Verankerungspunkt für Keramikanschluss
Die FreeSpace FS4SE Lautsprecher sind mit einem optionalen Keramikanschluss
kompatibel. Die Position der Verankerungspunkte für einen Keramikanschluss
ist in der Abbildung dargestellt. Weitere Informationen zum Keramikanschluss
finden Sie in der Installationsanleitung für Keramikanschlüsse unter
BoseProfessional.com.
Installationsanleitung • FreeSpace FS4SE
q
w
q
Installation
w

w
Deutsch • 27
