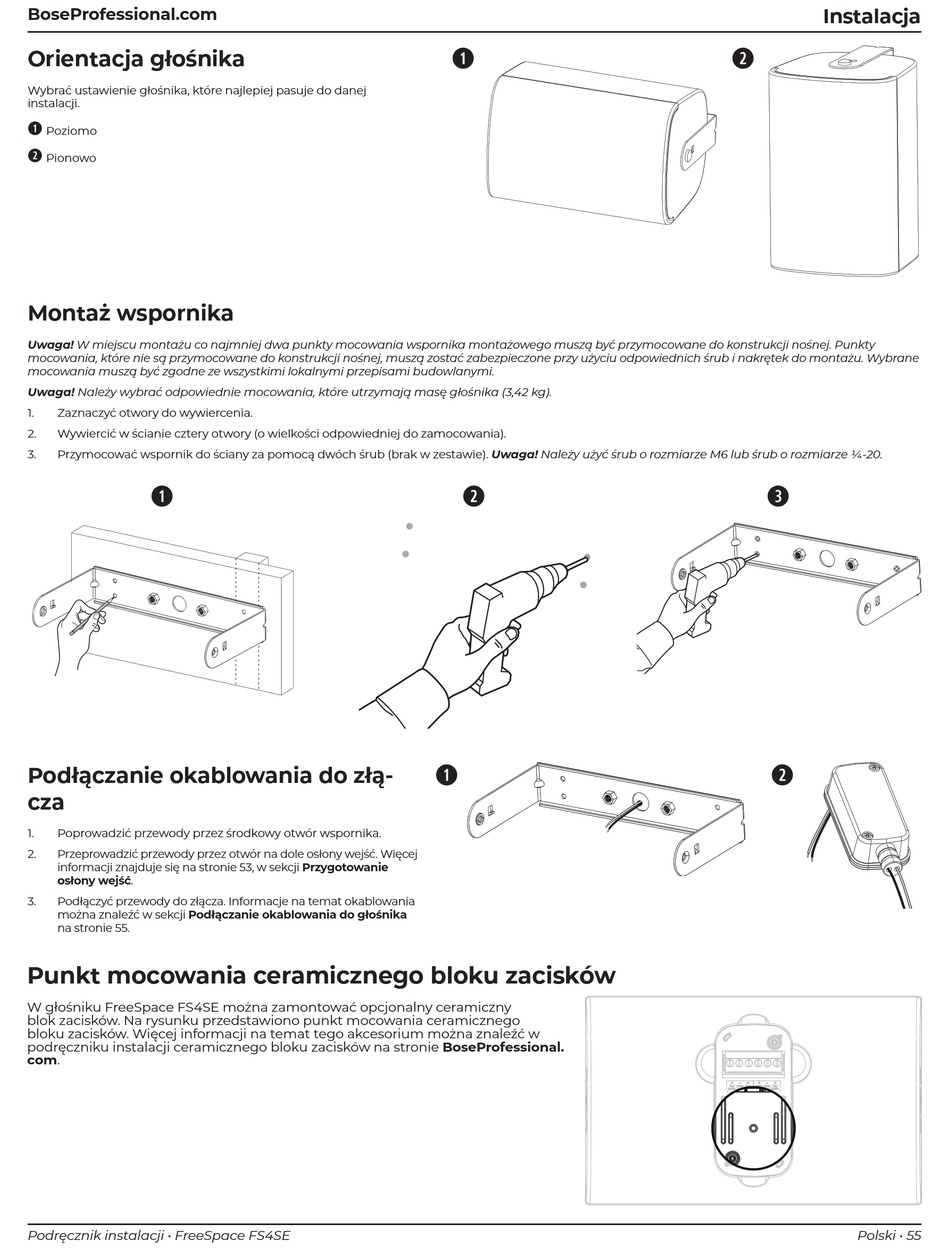

Orientacja głośnika
Wybrać ustawienie głośnika, które najlepiej pasuje do danej
instalacji.
q
Poziomo
w
Pionowo
Montaż wspornika
Uwaga! W miejscu montażu co najmniej dwa punkty mocowania wspornika montażowego muszą być przymocowane do konstrukcji nośnej. Punkty
mocowania, które nie są przymocowane do konstrukcji nośnej, muszą zostać zabezpieczone przy użyciu odpowiednich śrub i nakrętek do montażu. Wybrane
mocowania muszą być zgodne ze wszystkimi lokalnymi przepisami budowlanymi.
Uwaga! Należy wybrać odpowiednie mocowania, które utrzymają masę głośnika (3,42 kg).
1. Zaznaczyć otwory do wywiercenia.
2. Wywiercić w ścianie cztery otwory (o wielkości odpowiedniej do zamocowania).
Przymocować wspornik do ściany za pomocą dwóch śrub (brak w zestawie). Uwaga! Należy użyć śrub o rozmiarze M6 lub śrub o rozmiarze 1/4-20.
3.
q
Podłączanie okablowania do złą-
cza
1. Poprowadzić przewody przez środkowy otwór wspornika.
2. Przeprowadzić przewody przez otwór na dole osłony wejść. Więcej
informacji znajduje się na stronie 53, w sekcji Przygotowanie
osłony wejść.
3. Podłączyć przewody do złącza. Informacje na temat okablowania
można znaleźć w sekcji Podłączanie okablowania do głośnika
na stronie 55.
Punkt mocowania ceramicznego bloku zacisków
W głośniku FreeSpace FS4SE można zamontować opcjonalny ceramiczny
blok zacisków. Na rysunku przedstawiono punkt mocowania ceramicznego
bloku zacisków. Więcej informacji na temat tego akcesorium można znaleźć w
podręczniku instalacji ceramicznego bloku zacisków na stronie BoseProfessional.
com.
Podręcznik instalacji • FreeSpace FS4SE
q
w
q
Instalacja
w

w
