Installazione

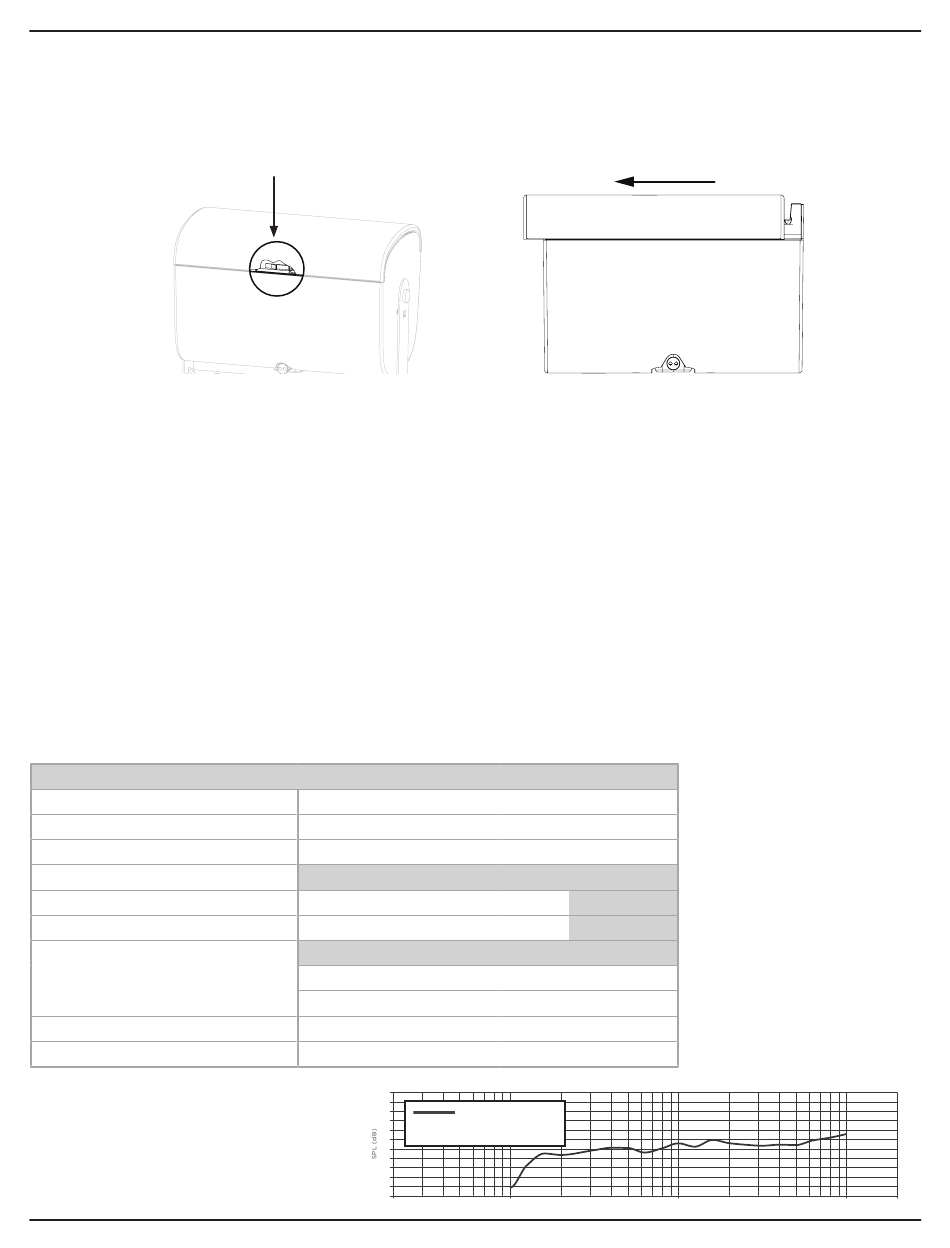

Rimozione della griglia
La griglia è fissata al diffusore tramite un sistema di bloccaggio. Sganciare il sistema di bloccaggio della griglia inserendo un attrezzo di
piccole dimensioni (diametro non superiore a 1,5 millimetri) attraverso il foro della griglia. Tenere premuto il sistema di bloccaggio e far
scorrere la griglia per staccarla dal diffusore.
Nota: il bloccaggio della griglia è posizionato sul lato del diffusore opposto all'interruttore che regola la potenza del trasformatore.
Consultare il seguente schema per individuare la posizione del sistema di bloccaggio della griglia.
Interruttore Potenza Trasformatore
Orientamento del logo
Il diffusore FreeSpace FS4SE ha in dotazione un logo Bose preinstallato per installazioni con orientamento orizzontale. Il diffusore ha
in dotazione anche un logo separato per installazioni con orientamento verticale. Per rimuovere il logo, staccarlo delicatamente dalla
griglia del diffusore. Per applicare il logo in verticale, individuare il centro della griglia e allineare le tacche sul retro del logo con il foro
della griglia. Premere sul logo per fissarlo alla griglia del diffusore.
Conformità alle norme di sicurezza
Il diffusore FreeSpace FS4SE ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:
Certificazione ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza
Utilizzo generico – UL Categoria UEAY, Numero file S36835.
Adatto per l'uso in ambienti esterni caratterizzati da umidità.
EN 54-24: 2008, diffusore per sistemi di allarme vocale per Sistemi di rivelazione e di segnalazione d'incendio per edifici
Classe di protezione: B (applicazioni in esterni)
Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code, 2002, Articolo
640.
Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002, Articolo 760.
NFPA 70, National Electric Code, 2002, Articolo 300-22(c).
NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell'aria e ventilazione, Paragrafo 4.3.10.2.6.5.
Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE.
Il diffusore FreeSpace FS4SE è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:
British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramica e fusibile termico.
Collaudato in conformità a IEC60268-5.
Certificato EN 54-24
1
Gamma di frequenza
Sensibilità (1 W a 4 m)
Misurazione max SPL a 4 m
Banda d'ottava dell'angolo di copertura
Copertura orizzontale
Copertura verticale
Impedenza
Impedenza nominale passiva
Potenza sonora nominale
Note a piè di pagina
1. I dati delle specifiche sono stati misurati
in una camera anecoica, a campo libero. Il
piano di riferimento si trova sulla superficie
della griglia ed è perpendicolare all'asse
di riferimento. L'asse di riferimento è
perpendicolare al centro della superficie
della griglia. Il piano orizzontale contiene
l'asse di riferimento ed è perpendicolare al
piano di riferimento.
36 • Italiano
da 100 Hz a 10 kHz
75,0 dB
88,2 dB
500 Hz 1000 Hz 2000 Hz
360° 155° 120°
360° 155° 115°
2,5 W 5 W
70 V
1960 980
Ω Ω
100 V - 2000
Ω
8
Ω
40 W
90
85
80
EQ non applicata
75
70
65
60
55
50
45
40
35
20
4000 Hz
95°
80°
10 W 20 W 40 W
490 245 123
Ω Ω Ω
1000 500 250
Ω Ω Ω
Risposta in frequenza sull'asse
100
Frequency (Hz)
FreeSpace FS4SE • Guida all'installazione
