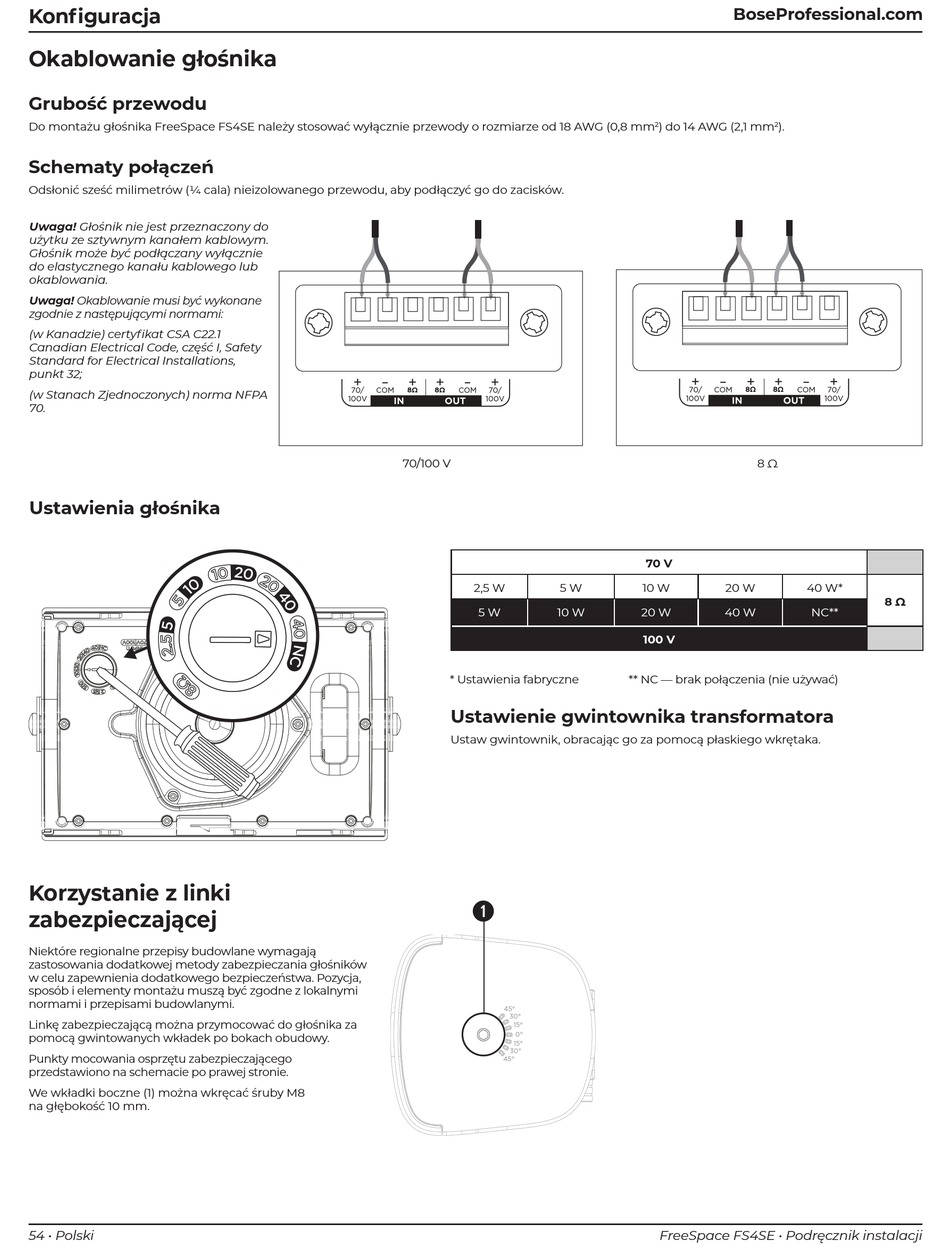

Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS4SE należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm
Schematy połączeń
Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
Uwaga! Głośnik nie jest przeznaczony do
użytku ze sztywnym kanałem kablowym.
Głośnik może być podłączany wyłącznie
do elastycznego kanału kablowego lub
okablowania.
Uwaga! Okablowanie musi być wykonane
zgodnie z następującymi normami:
(w Kanadzie) certyfikat CSA C22.1
Canadian Electrical Code, część I, Safety
Standard for Electrical Installations,
punkt 32;
(w Stanach Zjednoczonych) norma NFPA
70.
Ustawienia głośnika
Korzystanie z linki
zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają
zastosowania dodatkowej metody zabezpieczania głośników
w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja,
sposób i elementy montażu muszą być zgodne z lokalnymi
normami i przepisami budowlanymi.
Linkę zabezpieczającą można przymocować do głośnika za
pomocą gwintowanych wkładek po bokach obudowy.
Punkty mocowania osprzętu zabezpieczającego
przedstawiono na schemacie po prawej stronie.
We wkładki boczne (1) można wkręcać śruby M8
na głębokość 10 mm.
54 • Polski
70/100 V
2,5 W 5 W
5 W 10 W
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go za pomocą płaskiego wkrętaka.
q
45°
30°
15°
0°
15°
30°
45°
BoseProfessional.com
) do 14 AWG (2,1 mm ).
2 2
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W
100 V
** NC — brak połączenia (nie używać)
FreeSpace FS4SE • Podręcznik instalacji
8 Ω
NC**
