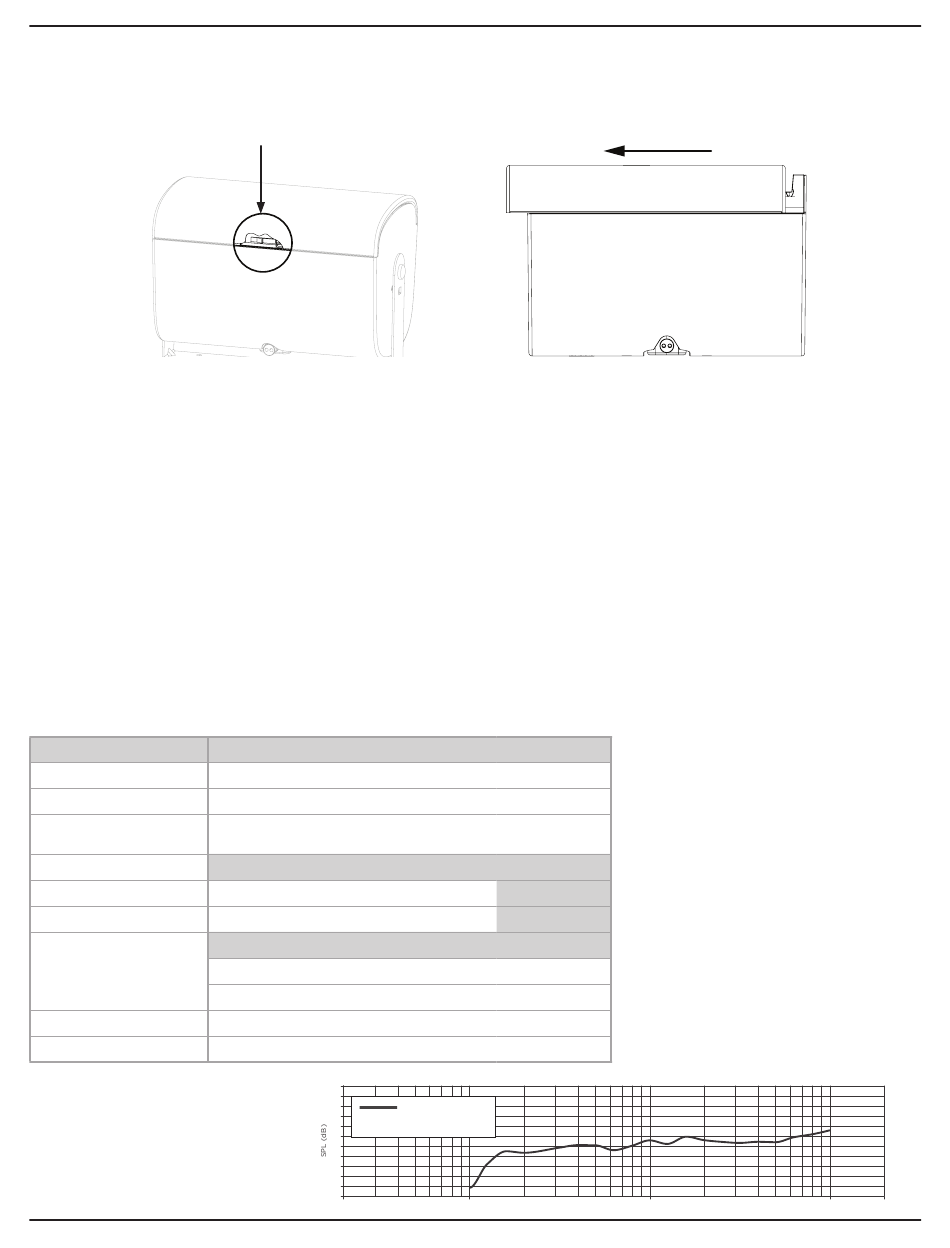

取下網罩
網罩以網罩鎖固定在揚聲器上。將小型工具插入網罩鏤空處 (直徑不超過 1.5 公釐)，即可打開網罩鎖。壓下網罩鎖時，將網罩滑出揚聲器即可將其卸下。
備註：網罩鎖位於揚聲器抽頭開關的對面側。請見下圖，瞭解網罩鎖的確切位置。
調整標誌
FreeSpace FS4SE 已預先裝有適合水平安裝的 Bose 標誌。揚聲器亦另隨附適合垂直安裝的標誌。若要移除標誌，請從揚聲器網罩上撕除。若要裝上垂
直標誌，請找出網罩的中心點，將標誌背面的槽口對準網罩鏤空處。按壓標誌即可將其固定在揚聲器網罩上。
安全與規章遵循
FreeSpace FS4SE 揚聲器通過測試，且符合下列規格及用途：
列為 ANSI/UL 1480A-2016, 適合商業及安全專業用途的揚聲器
一般用途 – UL Category UEAY，案號 S36835。
適合於戶外潮濕之處使用。
EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器
環境類型：B (戶外應用)
根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。
適用於符合 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 760 條之火災警報器電路配線方法。
NFPA 70，2002 年，《National Electric Code》(美國國家電氣規程) 第 300-22 (c) 條。
NFPA 90-A，2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項。
EMC 指令 89/336/EEC 與指令第 10 (1) 條，EN50081-1 與 EN50082-1 (如 CE 標誌所示)。
FreeSpace FS4SE 的設計符合下列歐洲組合系統法規所定義之要求：
《British Standard Code of Practice》(英國標準應用規範) 第 8 部分，BS 5839 (搭配陶瓷接線盤與溫度保險絲使用時)。
經測試符合 IEC60268-5。
EN 54-24 認證等級
1
頻段
靈敏度 (1 W @ 4 公尺)
測得的最大聲壓級 @ 4 公
尺
覆蓋角度倍頻程頻段
水平覆蓋範圍
垂直覆蓋範圍
額定阻抗
被動式額定阻抗
額定噪音功率
註釋
1. 規格資料是在全空間 free-field 隔
音室中所測得。參考面位於網罩
表面，且垂直於參考軸線。參考
軸線垂直於網罩表面的中心。水
平面包含參考軸線，且垂直於參
考面。
安裝指南 • FreeSpace FS4SE
抽頭開關
100 Hz 至 10 kHz
75.0 dB
88.2 dB
500 Hz 1000 Hz 2000 Hz
360° 155° 120°
360° 155° 115°
2.5W 5W
70V 1960 Ω 980 Ω
100V — 2000 Ω
8 Ω
40W
90
85
80
75
70
65
60
55
50
45
40
35
20
4000 Hz
95°
80°
10W 20W 40W
490 Ω 245 Ω 123 Ω
1000 Ω 500 Ω 250 Ω
軸線上頻率響應
未套用 EQ
100 1000
Frequency (Hz)
安裝
10000 20000
