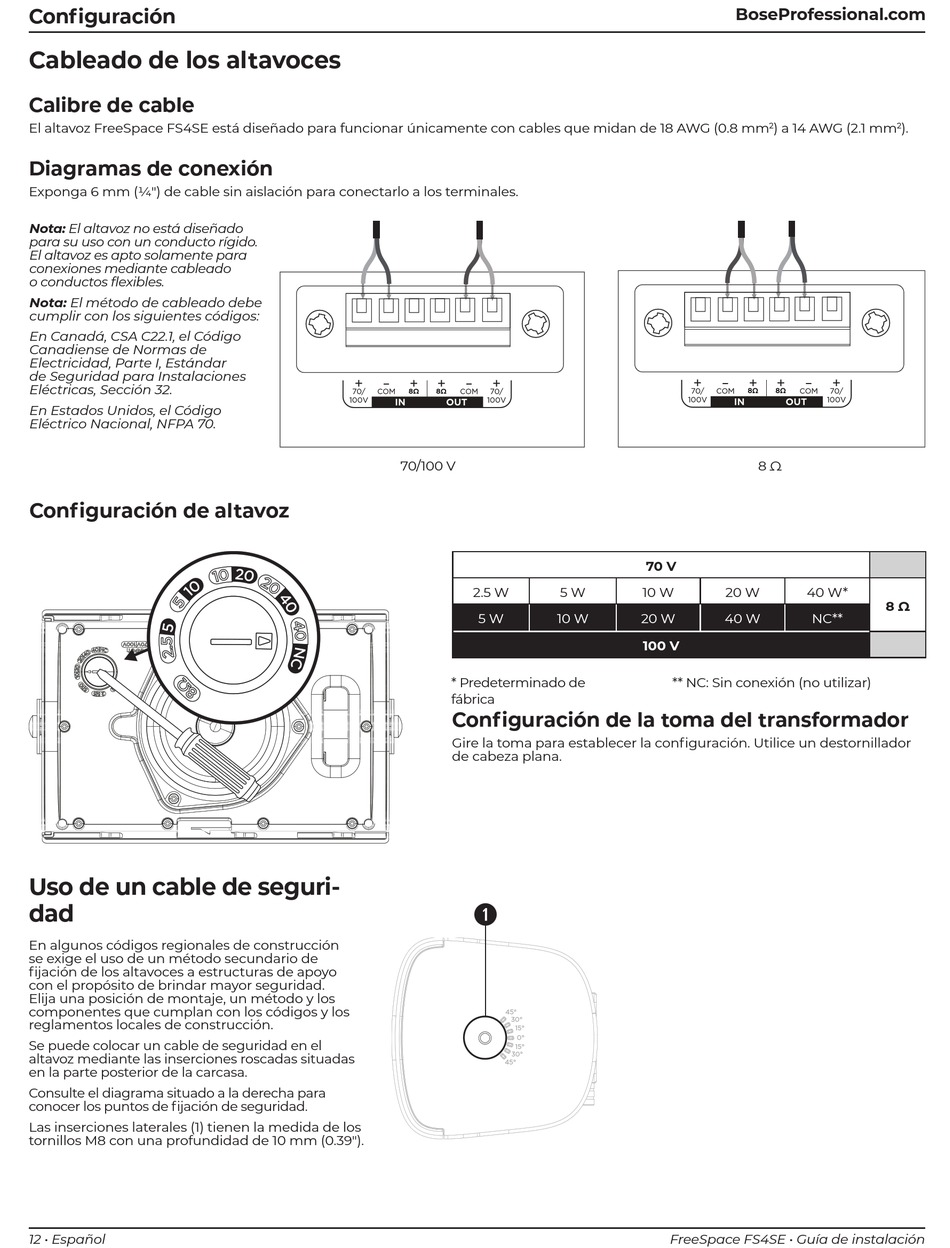

Configuración
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS4SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
Diagramas de conexión
Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los terminales.
Nota: El altavoz no está diseñado
para su uso con un conducto rígido.
El altavoz es apto solamente para
conexiones mediante cableado
o conductos flexibles.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de
Electricidad, Parte I, Estándar
de Seguridad para Instalaciones
Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70.
Configuración de altavoz
Uso de un cable de seguri-
dad
En algunos códigos regionales de construcción
se exige el uso de un método secundario de
fijación de los altavoces a estructuras de apoyo
con el propósito de brindar mayor seguridad.
Elija una posición de montaje, un método y los
componentes que cumplan con los códigos y los
reglamentos locales de construcción.
Se puede colocar un cable de seguridad en el
altavoz mediante las inserciones roscadas situadas
en la parte posterior de la carcasa.
Consulte el diagrama situado a la derecha para
conocer los puntos de fijación de seguridad.
Las inserciones laterales (1) tienen la medida de los
tornillos M8 con una profundidad de 10 mm (0.39").
12 • Español
70/100 V
2.5 W 5 W
5 W 10 W
* Predeterminado de
fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador
de cabeza plana.
q
45°
30°
15°
0°
15°
30°
45°
BoseProfessional.com
) a 14 AWG (2.1 mm
2
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W NC**
100 V
** NC: Sin conexión (no utilizar)
FreeSpace FS4SE • Guía de instalación
).
2
8 Ω
