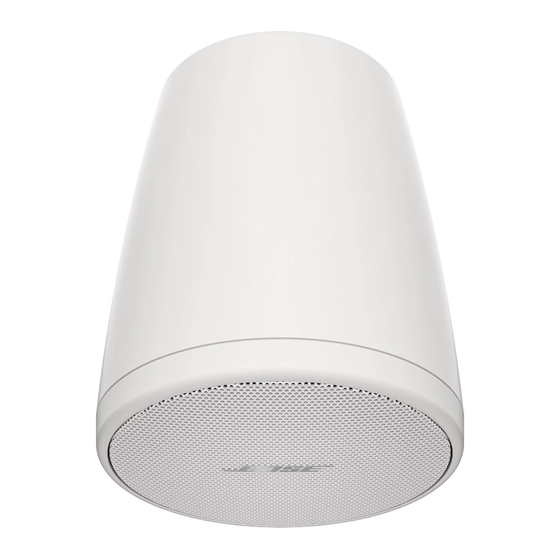

FreeSpace FS2P
Pendant Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 38
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . 44
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
68
دليل التركيب
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bose Professional FreeSpace FS2P
Inhaltszusammenfassung für Bose Professional FreeSpace FS2P
-
Seite 1: Inhaltsverzeichnis
FreeSpace FS2P Pendant Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning . -
Seite 2: Important Safety Instructions
Do not attempt to service this product yourself. Refer all servicing to authorized service centers, installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or This symbol means the product must not be discarded as household waste, and distributor near you, visit PRO.BOSE.COM. -
Seite 3: Package Contents
183 mm 4.25 in 5.39 in 7.20 in Technical Specifications Important Installation Information For additional specifications, see the FreeSpace FS2P technical Before installing the loudspeaker, review Important data sheet at PRO.BOSE.COM. Safety Instructions on page 2. Physical Product Dimensions Grille diameter: 137 mm (5.39 in) - Seite 4 Note: It is the installer's responsibility to seal against water ingress into the Euroblock connector. Note: Flexible conduits and couplings must be UL listed, suitable for the application, and installed in accordance with the local authorities having jurisdiction. 4 • English FreeSpace FS2P • Installation Guide...
-
Seite 5: Connection Diagrams
Setup PRO.BOSE.COM Wiring the Loudspeaker Wire Gauge The FreeSpace FS2P loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals. - Seite 6 Push the grille on the loudspeaker until it is secured into place. If necessary, push the grille tabs inward to properly fit into the loudspeaker enclosure. 6 • English FreeSpace FS2P • Installation Guide...
-
Seite 7: Safety And Regulatory Compliance
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5. EMC Directive 89/336/EEC and Article 10 (1) of the directive, EN50081-1 and EN50082-1 as signified by the CE mark. The FreeSpace FS2P loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination systems: British Standard Code of Practice BS 5839, Part 8, when used with the ceramic terminal block and thermal fuse. -
Seite 8: Instrucciones Importantes De Seguridad
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces FreeSpace FS2P. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM. -
Seite 9: Contenido De La Caja
(15.00 pies) Diámetro: 2 mm (0.08") Peso neto, altavoz con rejilla 1.47 kg (3.25 lb) (individual) Peso de envío (par) 4.06 kg (8.95 lb) Ambiente de uso Únicamente para áreas interiores FreeSpace FS2P • Guía de instalación Español • 9... -
Seite 10: Configuración
Nota: Es responsabilidad del instalador sellarla para que no entre agua en el conector Euroblock. Nota: Los conductos y acoplamientos flexibles deben cumplir con el estándar UL, ser adecuados para la aplicación e instalarse conforme a las autoridades locales competentes. 10 • Español FreeSpace FS2P • Guía de instalación... -
Seite 11: Preparación De La Instalación
PRO.BOSE.COM Cableado de los altavoces Calibre de cable El altavoz FreeSpace FS2P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los... - Seite 12 Empuje la rejilla del altavoz hasta que quede fija en su lugar. Si es necesario, empuje las lengüetas de la rejilla hacia adentro para que encajen correctamente en la carcasa del altavoz. 12 • Español FreeSpace FS2P • Guía de instalación...
- Seite 13 Estándar NFPA 90-A, 2002, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.10.2.6.5. Directiva de EMC 89/336/EEC y artículo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica la marca CE. El altavoz FreeSpace FS2P se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados: Norma británica, código de práctica BS 5839, parte 8, cuando se utiliza con el bloque de terminales de cerámica y los fusibles...
-
Seite 14: Consignes De Sécurité Importantes
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, rendez-vous à... -
Seite 15: Contenu De L'emballage
Dimensions du câble Longueur : 4,57 m (15 pieds) Diamètre : 2 mm (0,08 po) Poids net, enceinte avec grille 1,47 kg (3,25 lb) (une seule enceinte) Poids brut (paire d’enceintes) 4,06 kg (8,95 lb) Environnement Utilisation en intérieur uniquement Notice d’installation • FreeSpace FS2P Français • 15... - Seite 16 Installation PRO.BOSE.COM Entrée simple Entrée et sortie Ouvert Préparation du capot de protection des entrées Le capot de protection des entrées est conçu pour trois scénarios de câblage différents (voir ci-dessus). Pour modifier la configuration du capot de protection des entrées en fonction de votre scénario de câblage, découpez le long de la perforation du conduit en caoutchouc. Utilisez un couplage fileté...
-
Seite 17: Préparation De L'installation
(non fourni). Reportez-vous au schéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité. Suivez les instructions du fabricant pour toute mise en œuvre d’un dispositif de sécurité secondaire. Notice d’installation • FreeSpace FS2P Français • 17... - Seite 18 Installation PRO.BOSE.COM Montage de l’enceinte Insérez le câble de suspension fourni dans le serre-câble et enroulez le câble autour d’une structure de support ; fixez le câble à l’aide du serre-câble. Fixez la pince du câble au point de fixation du câble de suspension de l’enceinte. Tirez sur l’extrémité...
- Seite 19 16 Ω 86,7 dBA — 16 Ω 83,0 dBA — Les niveaux de pression acoustique indiqués sont conformes à la méthode de signalisation spécifiée UL 1480. Réponse en fréquences : Alarme incendie (UL) : 95 Hz à 17000 Hz Notice d’installation • FreeSpace FS2P Français • 19...
-
Seite 20: Wichtige Sicherheitshinweise
Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM. werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling Lesen Sie die folgenden Anweisungen. -
Seite 21: Verpackungsinhalt
Übersicht PRO.BOSE.COM Verpackungsinhalt ×2 ×2 ×2 ×2 ×2 ×2 ×2 ×2 ×8 ×4 ×2 Produktabmessungen 149 mm 215 mm 108 mm 137 mm 183 mm Technische Spezifikationen Wichtige Installationshinweise Weitere technische Spezifikationen können Sie dem technischen Bitte lesen Sie vor der Installation des Lautsprechers den Datenblatt für die FreeSpace FS2P Lautsprecher auf PRO.BOSE.COM Abschnitt Wichtige Sicherheitshinweise auf Seite 20. -
Seite 22: Systemeinrichtung
Systemeinrichtung PRO.BOSE.COM Einzelanschluss Ein- und Ausgang Große Öffnung Vorbereitung der Abdeckung der Anschlüsse Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab. Verwenden Sie eine 12 mm-Gewindemuffe und zwei 3/8 Zoll-Kabelverschraubungen in Handelsgröße für 12 mm-Anschlüsse (siehe Abbildung unten). -
Seite 23: Lautsprechereinstellungen
Systemeinrichtung PRO.BOSE.COM Verkabeln des Lautsprechers Kabeldurchmesser Der FreeSpace FS2P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab. Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. - Seite 24 Installation PRO.BOSE.COM Befestigung des Lautsprechers Führen Sie das mitgelieferte Montageseil einseitig durch den Verschluss und wickeln Sie das Seil um eine tragende Konstruktion. Befestigen Sie das Seil im Verschluss. Befestigen Sie die Seilschelle am Befestigungspunkt für das Montageseil des Lautsprechers. Ziehen Sie am losen Ende des Montageseils, um die gewünschte Höhe des Lautsprechers einzustellen.
-
Seite 25: Entfernen Der Frontabdeckung
Installation PRO.BOSE.COM Entfernen der Frontabdeckung Führen Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation am Rand der Frontabdeckung ein und ziehen Sie, um die Abdeckung zu lösen. ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuhebeln. Dies kann zu Schäden am Lautsprecher führen. - Seite 26 Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM. Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti Leggere queste istruzioni.
-
Seite 27: Contenuto Della Confezione
Profondità: 215 mm Dimensioni dei cavi Lunghezza: 4,57 m Diametro: 2 mm Peso netto del diffusore con 1,47 kg griglia (singolo) Peso di spedizione (coppia) 4,06 kg Dati ambientali Solo per interni Guida all'installazione • FreeSpace FS2P Italiano • 27... -
Seite 28: Configurazione
Nota: è responsabilità dell’installatore sigillare il tubo per prevenire l'ingresso di acqua nel connettore Euroblock. Nota: i raccordi e i condotti flessibili devono essere conformi alla certificazione UL, adatti per l'applicazione e installati in conformità con le autorità locali competenti. 28 • Italiano FreeSpace FS2P • Guida all'installazione... -
Seite 29: Preparazione Dell'installazione
Configurazione PRO.BOSE.COM Cablaggio del diffusore Diametro dei cablaggi Il diffusore FreeSpace FS2P è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali. -
Seite 30: Installazione Del Diffusore
Spingere la griglia sul diffusore finché non è fissata in posizione. Se necessario, spingere le linguette della griglia verso l'interno per inserirle correttamente nel cabinet del diffusore. 30 • Italiano FreeSpace FS2P • Guida all'installazione... -
Seite 31: Conformità Alle Norme Di Sicurezza
ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe danneggiare il diffusore. Conformità alle norme di sicurezza Il diffusore Bose FreeSpace FS2P ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Certificazione ANSI/UL 1480-2016, CAN/ULC-S541 Uso Fire Protective Signaling –... -
Seite 32: Belangrijke Veiligheidsinstructies
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, Dit symbool betekent dat het product niet mag worden weggegooid als gaat u naar PRO.BOSE.COM. -
Seite 33: Afmetingen Van Het Product
Belangrijke installatie-informatie Lees voordat u de luidspreker installeert Belangrijke Raadpleeg voor aanvullende specificaties het datasheet met veiligheidsinstructies op pagina 32. technische gegevens voor de FreeSpace FS2P op PRO.BOSE.COM. Fysiek Afmetingen van het product Diameter grille: 137 mm Diameter behuizing: 149 mm... - Seite 34 Opmerking: Het is de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt. Opmerking: Flexibele geleiders en koppelingsstukken moeten UL-gecertificeerd en geschikt voor de toepassing zijn en worden geïnstalleerd in overeenstemming met de geldende lokale regelgeving. 34 • Nederlands FreeSpace FS2P • Installatiehandleiding...
-
Seite 35: De Installatie Voorbereiden
Installatie PRO.BOSE.COM De luidspreker bekabelen Bekabelingsdiameter De FreeSpace FS2P loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen. - Seite 36 Duw de grille op de luidspreker totdat deze vastklikt. Duw indien nodig de lipjes van de grille wat naar binnen om de grille goed in de luidsprekerbehuizing te kunnen bevestigen. 36 • Nederlands FreeSpace FS2P • Installatiehandleiding...
- Seite 37 EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-keurmerk. De FreeSpace FS2P loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen: British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.
-
Seite 38: Viktige Sikkerhetsinstruksjoner
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med FreeSpace FS2P-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM. -
Seite 39: Innhold I Pakken
Viktig informasjon om montering Før du monterer høyttaleren, må du se gjennom Viktige Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket sikkerhetsinstruksjoner på side 38. for FreeSpace FS2P på PRO.BOSE.COM. Fysisk Produktmål Nettingdiameter: 137 mm Diameter på høyttalerhus: 149 Dybde: 215 mm Kabelmål... - Seite 40 FORSIKTIG: Ikke bruk det brede, åpne ledningsscenarioet når du monterer inngangsdekselet med et fleksibelt rør. Merk: Det er montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Merk: Fleksible rør og koblinger må være UL-listet, egnet for bruksområdet og installeres i henhold til lokale myndigheter som har jurisdiksjon. 40 • Norsk FreeSpace FS2P • Monteringsveiledning...
- Seite 41 Konfigurering PRO.BOSE.COM Kable høyttaleren Kabeldiameter FreeSpace FS2P-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter (1/4 tomme) av ledningen for å feste til terminalene. Merk: Høyttaleren er ikke sertifisert for bruk med et stivt rør.
- Seite 42 Skyv grillen på høyttaleren til den er festet på plass. Om nødvendig trykker du grilltappene innover for å feste den skikkelig til høyttalerkabinettet. 42 • Norsk FreeSpace FS2P • Monteringsveiledning...
- Seite 43 EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket. FreeSpace FS2P-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.
-
Seite 44: Ważne Zalecenia Dotyczące Bezpieczeństwa
Uchwyt powinien zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych. • Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę Bose jako odpowiednie do głośników FreeSpace FS2P. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO.BOSE.COM. -
Seite 45: Zawartość Opakowania
7,20 cala Dane techniczne Ważne informacje dotyczące instalacji Dodatkowe dane techniczne można znaleźć w arkuszu danych Przed rozpoczęciem montażu głośnika zapoznaj się technicznych FreeSpace FS2P na stronie PRO.BOSE.COM. z Ważnymi zaleceniami dotyczącymi bezpieczeństwa znajdującymi się na stronie 44. Fizyczne Wymiary produktu Średnica maskownicy: 137 mm (5,39 cala) Średnica obudowy: 149 mm... - Seite 46 Uwaga: obowiązkiem instalatora jest zabezpieczenie złącza euroblock przed dostawaniem się do niego wody. Uwaga: Elastyczne kanały kablowe muszą mieć certyfikat UL, być przeznaczone do tego zastosowania oraz muszą zostać zamontowane zgodnie z postanowieniami władz lokalnych. 46 • Polski FreeSpace FS2P • Podręcznik instalacji...
-
Seite 47: Przygotowanie Do Montażu
Konfiguracja PRO.BOSE.COM Okablowanie głośnika Grubość przewodu Do montażu głośnika FreeSpace FS2P należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Uwaga! Głośnik nie jest przeznaczony do użytku ze... - Seite 48 Przyłożyć osłonę do dolnej części obudowy głośnika tak, aby najmniejsze zakładki osłony znajdowały się po bokach przełącznika. Docisnąć osłonę do głośnika, aż wskoczy na miejsce. Jeśli to konieczne, można ścisnąć zakładki osłony, aby ułatwić sobie właściwy montaż osłony w obudowie głośnika. 48 • Polski FreeSpace FS2P • Podręcznik instalacji...
- Seite 49 NFPA 90-A, 2002, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.10.2.6.5. EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, o czym świadczy oznakowanie CE. Głośnik FreeSpace FS2P został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych: British Standard Code of Practice BS 5839, część 8., w przypadku korzystania z ceramicznego bloku zacisków i bezpiecznika termicznego.
-
Seite 50: 安装指南
• 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等） 方式使用本文档的任何部分。 置于本产品上或本产品附近。 • 本产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游 质保信息 泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室 内溜冰场）。 本产品享有有限保修。 • 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管 有关质保的详细信息，请访问 PRO.BOSE.COM。 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地 的建筑法规。 • 仅使用随附安装紧固件和配件或 Bose 指定与 FreeSpace FS2P 扬声器配合 使用的安装紧固件和配件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技术参数表。 • 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃 的蜡烛）置于本产品上或靠近本产品。 • 未经授权切勿改装本产品。 • 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不 限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导 致本产品的塑料材料老化，进而导致产品开裂和掉落。 • 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物 油、酒精或其他清洁剂或化学品。 产品额定值：... - Seite 51 108 毫米 137 毫米 183 毫米 4.25 英寸 5.39 英寸 7.20 英寸 技术规格 重要安装信息 安装扬声器之前，请阅读第 50 页上的重要安全说明。 有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace FS2P (AM857610 Rev. 00) 技术参数表。 外观 产品尺寸 网罩直径：137 毫米 （5.39 英寸） 外壳直径：149 毫米 （5.87 英寸） 深度：215 毫米 （8.46 英寸）...
- Seite 52 设置 PRO.BOSE.COM 仅输入型 输入环出型 宽口型 准备输入罩 输入罩分别针对三种不同的布线情况而设计（参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。 使用一个 1/2 英 寸转 1/2 英寸的螺纹接口和两个 3/8 英寸的工业尺寸导管配件穿过 1/2 英寸的进线（请参阅下图）。 小心：在安装软质管子和输入罩时，切勿使用开口型布线方式。 注意：安装人员有责任进行密封，以防水液进入 Euroblock 接口。 注意：软质管子与接口必须是 UL 列明的类别，并根据拥有司法权的当地监管机构的规定进行安装。 52 • 简体中文 FreeSpace FS2P • 安装指南...
- Seite 53 PRO.BOSE.COM 设置 扬声器接线 线规 FreeSpace FS2P 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连接 到端子。 注意： 扬声器不适合与硬质管子一起使 用。扬声器仅适合软质管子或直接布线连 接方式。 注意：布线方法必须符合： 在加拿大，《加拿大电气规范》第 I 部分 CSA C22.1，电气安装安全标准第 32 节； 在美国，NFPA 70 美国国家电气法规和 NFPA 72 国家火警和信号代码。 70/100V 16Ω 扬声器设置 16W* 16Ώ...
- Seite 54 安装 PRO.BOSE.COM 安装扬声器 将随附的悬吊线缆穿过线缆夹，并将线缆缠绕在支撑结构上；使用线缆夹固定线缆。 将线缆夹固定至扬声器悬吊线缆连接点。 拉动悬吊线缆的松弛端，以将扬声器调整到所需高度。达到所需的扬声器高度后，切断多余的线缆。 将扬声器接线穿过输入罩的橡胶管（参阅第 52 页的准备输入罩）。 将线连接到接头上，并将接口插入扬声器。有关接线信息，请参阅第 53 页的扬声器接线。 将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用输入罩螺钉固定输入罩。 使用随附的线缆扎带将接线固定至悬吊线缆。 注意：在安装网罩之前，请将扬声器抽头设置调整为正确的设置。 请参阅第 53 页的扬声器设置。 将网罩与扬声器外壳的内部对齐，以使两个最小的网罩扣位于抽头开 关的两侧。将网罩推到扬声器上，直至其固定到位。如有必要，向内 推动网罩扣，使其正确推入扬声器外壳。 54 • 简体中文 FreeSpace FS2P • 安装指南...
- Seite 55 PRO.BOSE.COM 安装 移除网罩 将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。 注意：请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。 安全与法规遵从 Bose FreeSpace FS2P 扬声器经过测试，符合以下规格和用途： 符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准 防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。 不适用于在直流监控系统中使用。 适合在室内干燥的场所中使用。 适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。...
-
Seite 56: 安裝指南
• 本產品不得受液體淋濺或噴灑，請勿將裝有液體的物體 (例如花瓶) 置 其他方式使用本資料的任何部分。 於本產品上或本產品附近。 • 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內 保固資訊 泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。 此產品享有有限保固。 • 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地 如需保固詳細資料，請造訪 PRO.BOSE.COM。 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。 • 僅限使用 Bose 隨附或指定用於 FreeSpace FS2P 揚聲器的五金部件 與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品 技術資料表。 • 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產 品上或本產品附近。 • 未經授權請勿擅自改裝本產品。 • 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括 但不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使 塑膠材質劣化，進而導致破裂並產生墜落危險。 • 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物... - Seite 57 5.87 吋 8.46 吋 108 公釐 137 公釐 183 公釐 4.25 吋 5.39 吋 7.20 吋 技術規格 重要安裝資訊 如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace FS2P 安裝揚聲器之前，請先閱讀第 56 頁的「重要安全指示」。 技術資料表。 外觀 產品尺寸 網罩直徑：137 公釐 (5.39 吋) 外殼直徑：149 公釐 (5.87 吋) 深度：215 公釐 (8.46 吋) 連接線尺寸...
- Seite 58 設定 PRO.BOSE.COM 單輸入 輸出入 開放式 輸入端子外蓋準備工作 輸入端子外蓋的設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。 針對 1/2 吋的線孔， 請使用一個 1/2 吋對 1/2 吋的螺紋耦合接頭，以及兩個 3/8 吋管徑的導管配件 (請見下方圖表)。 注意：安裝具有軟管的輸入端子外蓋時，請勿採用全開式配線。 備註：安裝人員須負責將導管密封，以防止水滲入 Euroblock 連接端子。 備註：軟管和耦合接頭必須符合 UL 標準、適用於該應用，並依照具有管轄權的地方當局之規定進行安裝。 58 • 繁體中文 FreeSpace FS2P • 安裝指南...
- Seite 59 PRO.BOSE.COM 設定 揚聲器接線 線規 FreeSpace FS2P 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出六公釐 (1/4 吋) 的裸線， 以連接至端子。 備註：本揚聲器不適用硬式導管。本揚聲 器僅適用軟性導管或配線連接。 備註：配線方式必須遵照： 於加拿大：《 Canadian Electrical Code 》 ( 加拿大電氣規程 ) 第一部分 CSA C22.1 ，...
- Seite 60 安裝 PRO.BOSE.COM 安裝揚聲器 將隨附的懸吊纜線插入纜線緊線器之中，然後將纜線繞過支撐結構；接著，使用纜線緊線器固定纜線。 將纜線夾固定於揚聲器懸吊纜線的安裝點。 拉動懸吊纜線鬆弛的一端，將揚聲器調整至所需的高度。將揚聲器調整至所需的高度之後，請裁除多餘的纜線。 將揚聲器的接線插入輸入端子外蓋的橡膠導管中 (請參閱第 58 頁的「輸入端子外蓋準備工作」)。 將線路連接至連接端子，然後將連接端子插入揚聲器。如需瞭解配線資訊，請參見第 59 頁「揚聲器接線」。 請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。使用輸入端子外蓋螺絲來固定輸入端子外蓋。 使用隨附的纜線束帶，將接線固定於懸吊纜線。 備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設 定。請參閱第 59 頁的「揚聲器設定」。 將網罩與揚聲器外殼的內側相互對準，使最小的兩個網罩插片分別位 於兩側的插片開關。將揚聲器的網罩推入定位。您可以視情況需要， 向內推入網罩插片，使其確實卡入揚聲器外殼中。 60 • 繁體中文 FreeSpace FS2P • 安裝指南...
- Seite 61 安裝 取下網罩 在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。 注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。 安全與規章遵循 Bose FreeSpace FS2P 揚聲器通過測試，符合下列規格及用途： 列為 ANSI/UL 1480-2016, CAN/ULC-S541 火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。 不適用 DC 監督式系統。 適合於室內乾燥之處使用。 根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。...
-
Seite 62: 設置ガイド
る条例に従って、認定された専門業者によりブラケットが取り付けられて いることを確認してください。 • FreeSpace FS2Pには、本体付属またはボーズ指定の取り付け部品およびア クセサリーのみをご使用ください。使用可能なアクセサリーの詳細につ いては、PRO.BOSE.COMに用意されている本製品のテクニカルデータシー トを参照してください。 • 火気や熱源などの近くで使用しないでください。火の付いたろうそくな どの火気を、製品の上や近くに置かないでください。 • 許可なく製品を改造しないでください。 • スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、およ び炭化水素を基剤とする溶剤などを含む、ボーズ指定外の化学物質にさら さないでください。製品がこうした物質に触れると、プラスチック素材の劣化 につながり、ひび割れが生じて落下事故を招くおそれがあります。 • スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカ ーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可 能性がある場所で使用しないでください。 仕様: 入力電圧: 70V/100V インピーダンス: 16 Ω、16 W 電流またはパワー: （70V）: 1W、2W、4W、8W、16W、（100V）: 2W、4W、8W、16W 62 • 日本語 FreeSpace FS2P • 設置ガイド... - Seite 63 技術仕様 設置に関する重要な情報 詳細な仕様は、PRO.BOSE.COMに用意されている、FreeSpace FS2Pのテ スピーカーを設置する前に、62ページの安全上の重要な注意事項 クニカルデータシートを参照してください。 をご確認ください。 物理的仕様 グリル直径: 137 mm 製品寸法 エンクロージャーの直径: 149 mm 奥行き: 215 mm 長さ: 4.57 m ケーブルの寸法 直径: 2 mm 1.47 kg 質量（スピーカーとグリル、単体） 4.06 kg 梱包質量（ペア） 使用環境 屋内専用 設置ガイド • FreeSpace FS2P 日本語 • 63...
- Seite 64 PRO.BOSE.COM セットアップ 単一入力 入力および出力 開口 入力カバーの準備 入力カバーは、上記3つの各配線パターンに対応するように設計されています。ゴム管の点線に沿って切り取ることで、お使いの配線パターンに合わせて入力カ バーの構成を変更することができます。 両側が1/2インチ径のネジ式カップリングと、1/2インチノックアウト用の導管器具（所要寸法3/8インチ）を2つ使用してく ださい（下の図を参照）。 注意: フレキシブル導管と入力カバーを取り付ける場合は、開口の配線形式は使用しないでください。 注: ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。 注: フレキシブル導管とカップリングはUL準拠である必要があります。また、用途に適したもので、各地域の管轄官庁の規制に従う必要があります。 64 • 日本語 FreeSpace FS2P • 設置ガイド...
- Seite 65 PRO.BOSE.COM セットアップ スピーカーの配線 ケーブルゲージ FreeSpace FS2Pで使用できるケーブルのゲージは、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して端子 に接続します。 注: 本スピーカーは、固定導管の使用には 対応しておらず、フレキシブル導管または ケーブル接続のみに適しています。 注: 配線は、以下に従って行う必要があり ます。 カナダ: CSA C22.1、Canadian Electrical Code 、パート 1 、 Safety Standard for Electrical Installations、 セクション 32 米国: The National Electrical Code、NFPA 70 および...
- Seite 66 PRO.BOSE.COM 設置 スピーカーの取り付け 付属の吊り下げ用ケーブルをケーブルグリップに挿入して、ケーブルを支持構造にくくり、ケーブルグリップでケーブルを固定します。 ケーブルクリップをスピーカーの吊り下げ用ケーブルの取り付けポイントに取付けます。 吊り下げ用ケーブルの固定されていない方の端を引っ張り、スピーカーの高さを目的の高さまで調整します。スピーカーが目的の高さに到達したら、余分な ケーブルを切断します。 入力カバーのゴム管にスピーカーの配線を挿入します（64ページの「入力カバーの準備」を参照してください）。 配線した端子をスピーカーに接続します。配線について詳しくは、65ページの「スピーカーの配線」を参照してください。 入力カバーをコネクターの上に取り付け、スピーカーに強く押し付けてし っかりと密閉します。ネジを使用して入力カバーを固定します。 付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用 ケーブルに固定します。 注: グリルの取り付けの前に、システムに合わせてスピーカーのタップ設定を 適切な値に調整します。65ページの スピーカーの設定 を参照してください。 一番小さな2つのグリルタブがタップスイッチの両側に配置されるよう に、グリルをスピーカーエンクロージャーの内側に合わせます。固定され るまで、グリルをスピーカーに押します。必要により、グリルタブを内側に 押してスピーカーエンクロージャー内に適切に収めます。 66 • 日本語 FreeSpace FS2P • 設置ガイド...
- Seite 67 80.4 dBA 80.1 dBA 16 W 87.2 dBA 87.1 dBA 16 W 82.7 dBA 82.6 dBA 16 Ω 86.7 dBA — 16 Ω 83.0 dBA — 表記されているSPLはUL 1480指定のレポート方法に準拠しています。 周波数特性: 火災報知器（UL）: 95 Hz～17000 Hz 設置ガイド • FreeSpace FS2P 日本語 • 67...
- Seite 68 .البناء المحلية لالستخدام مع مكبراتBose ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ بل . للحصول على معلومات حول الملحقات المتوافقة، راجع ورقة البياناتFreeSpace FS2P الصوت .PRO.BOSE.COM الفنية الخاصة بالمنتج على...
- Seite 69 02,7 بوصة 93,5 بوصة معلومات هامة حول التركيب المواصفات الفنية علىFreeSpace FS2P للحصول على مواصفات إضافية، راجع ورقة البيانات الفنية لمكبر الصوت .PRO.BOSE.COM .68 قبل تركيب مك ب ّر الصوت، راجع القسم إرشادات مهمة حول السالمة في الصفحة مادي...
- Seite 70 .Euroblock مالحظة: يتحمل اختصاصي التركيب مسؤولية منع تسر ّ ب المياه إلى موصل . ومناسبة للتطبيق ومر ك َّ بة وف ق ً ا للسلطات المحلية صاحبة االختصاص القضائيUL مالحظة: يجب أن تكون القارنات والمواسير المرنة معتمدة من ق ِ بل 70 • العربية FreeSpace FS2P • دليل التركيب...
- Seite 71 توصيل أسالك مكـبر الصوت قـياس األسالك ( إلى 41 بمعيار السلك األمريكي )1,2 مم للعمل بأسالك مقاس 81 بمعيار السلك األمريكي )8,0 ممFreeSpace FS2P تم تصميم مكبر الصوت .( فقط مخططات التوصيل اكشف ستة ملليمترات )1/4 بوصات( من السلك العاري...
- Seite 72 .الشبكي على كال جان ب َ ي مفتاح التفريع. ادفع الحاجز الشبكي على مكبر الصوت حتى يثبت في مكانه .إذا لزم األمر، ادفع ألسنة الحاجز الشبكي نحو الداخل لتركيبها بطريقة صحيحة في علبة مكبر الصوت 72 • العربية FreeSpace FS2P • دليل التركيب...
- Seite 73 .CE وف ق ً ا لعالمةEN50082-1 وEN50081-1 ،/633/98 والمادة 01 )1( من التوجيهEEC (EMC) توجيه التوافق الكهرومغناطيسي : وف ق ً ا للمتطلبات المحددة في المواصفات التنظيمية األوروبية التالية لألنظمة المج م َّ عةFreeSpace FS2P تم تصميم مكبر الصوت...
- Seite 76 ©2020 Bose Corporation, All rights reserved. Framingham, MA 01701-9168 USA PRO.BOSE.COM AM850737 Rev. 00 January 2020...
